描述
产品详情
· 型号：F8652X（Order No. 984865265）
· 品牌：HIMA（Paul Hildebrandt GmbH）
· 系列：HIMax / HIQuad H41q / H51q / HIMatrix F-Series Safety CPU
规格参数
- 产品型号：F8652X
- 原厂订货号（Part No.）：984865265
- 产品定位：安全相关中央处理单元（F-CPU），HIQuad X / HIMax / H51q 机架专用
- 安全等级：SIL 3 per IEC 61508/ IEC 61511，AK6 per DIN V 19250，PL e per EN ISO 13849-1

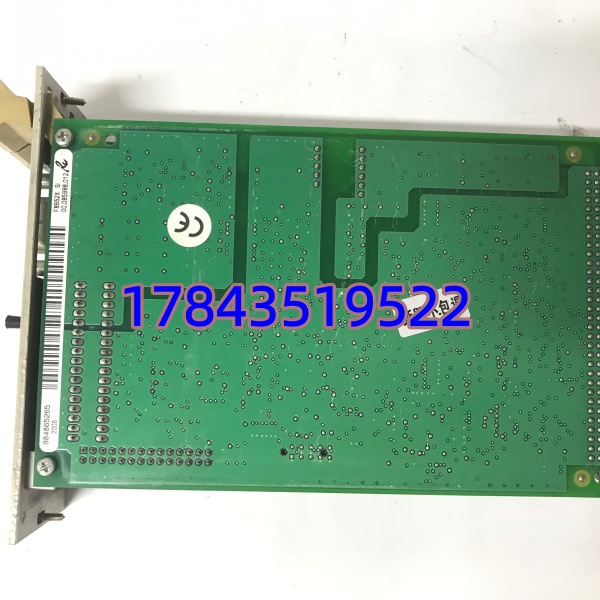

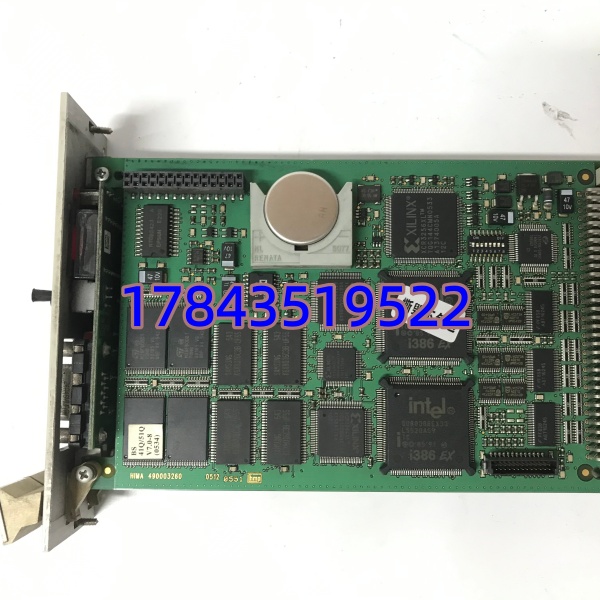

- CPU 架构：双 Intel 386EX 32-bit 微处理器，25MHz，2oo2D 同步运行+交叉比较
- 操作系统 Flash：1 MB Flash-EPROM（每 CPU 各 1MB，合计 2MB 系统 OS）
- 用户程序 Flash：512 KB Flash-EPROM
- 数据 SRAM：256 KB（电池备份 NVRAM 区用于保持安全变量）
- 背板总线：HIMA 专有安全系统总线（连接 F71xx I/O 模块及通讯耦合器 F862x/F863x）
- 串行接口：2× 电隔离 RS-485（用于编程、调试或 HSR 冗余链路）
- 以太网：可通过扩展模块（F8621A/F8628x）接入 Ethernet/Modbus TCP/Safe Ethernet

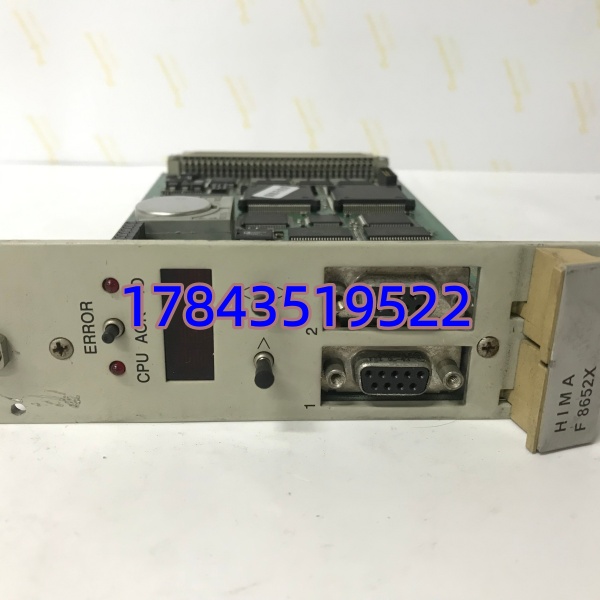

- 诊断显示：前面板 4 位字母数字点阵 LCD + RUN/ERR LED + 翻页/ACK 按键
- 看门狗输出：故障安全 24VDC 输出，max 500mA，短路保护（驱动外部安全继电器）
- 供电：由机架背板供 5V DC，典型 2A（≈10W），依 I/O 负载浮动
- NVRAM 备份电池：板载锂电芯（推荐 CR2477N 或原厂指定型号），无外部供电保持约 1000天@25℃
- 槽位占用：8 TE（HIMA 标准机架单位）
- 安装方式：插入 HIMA 安全机架专用 CPU 槽（通常 Slot 1/2 做冗余对）
- 热插拔：支持在线更换（冗余配置下备用 CPU 接管，单机模式换 CPU 需短暂停机下装程序）
- 编程软件：ELOP II Factory（需匹配 BS41q/51q V7.xx 以上 OS 版本）
- 工作温度：0℃ ～ +60℃（部分资料标 -20～+60℃，以原厂手册为准）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH 非冷凝
- 认证：TÜV、FM、CSA、CE，部分版本 ATEX/IECEx Zone 2
产品介绍
F8652X 是 HIMA H51q/H41q 及 HIMax 安全系统中真正的”大脑”——安全 CPU 模块。双 386EX 做 2-out-of-2 with Diagnosis（2oo2D）架构，两核各自跑相同安全程序然后交叉比对，任何不一致立刻触发看门狗进入 Fail-Safe 状态。它不跑普通 PLC 逻辑，只执行经 TÜV 认证的 SIL 3 安全应用（ESD 紧急停车、火气联锁、透平超速保护等），并通过专有背板总线轮询安全 I/O 模块状态。
坦白讲，这卡现在基本是 EOL 状态——HIMA 主推 HIMax X 系列（F8652XP 等），但国内大量在役炼化 ESD 还在用 H51q 机架。换 F8652X 最要命的不是插上去，而是程序与 OS 版本匹配：新卡 Flash 通常是空或随机版本，必须用 ELOP II 从工程站 Download OS + 应用程序 + NVRAM 初始值。买拆机件一定确认电池未漏液——漏液腐蚀 PCB 铜箔是这卡最常见的死法，我现场遇过因此导致 NVRAM 校验失败系统起不来。
应用场景与行业案例
痛点切入：
凌晨 2 点 ESD 柜 A 系 CPU 报”Internal Diag Fault”，红灯常亮，B 系接管但无热备冗余。拆出 F8652X 发现电池漏液腐蚀 NVRAM 插座附近走线，程序虽备份但板子废了。这时候你要的是块同型号测试好备件，不是等新订 HIMax X（还要改机柜和重新组态）。
典型场景：
- 炼化厂 ESD 紧急停车系统——H51q 机架 1oo2 或 2oo3 冗余 CPU 对，执行紧急切断阀联锁逻辑
- 海上平台火气系统(F&GS)——SIL 3 认证 CPU 做烟雾/气体探测→消防泵/关断阀联动
- 燃机超速保护(TMR辅助)——HIMA SIS 做汽轮机/压缩机超速及振动联锁，独立于 DCS
- 化工反应器高压/高温联锁——反应失控时按 SIF 要求导向安全态，审计追踪需 SIL 3 认证硬件
真实案例：
东部某 LNG 接收站，H51q ESD 柜 A 通道 F8652X（使用 12 年）突然 RUN 灯灭、ERR 闪烁显示”E 07″（NVRAM Chksum）。经查 CR2477N 电池耗尽未及时换，NVRAM 内容丢失且轻微漏液。库房有块测试好拆机 （同订货号 984865265，确认电池电压＞3V），断电拔出原卡插入新卡，用 ELOP II 从最新工程备份 Download All（OS + App + Retain Variables），A 通道恢复正常冗余。老师傅念叨”以后每大修必测电池，这卡省下的备件钱差点赔进停车费”。
