产品详情
· 型号：H41q-HS / B4237-1（Part No. 997104237）
· 品牌：HIMA
· 系列：HIQuad H41q-HS — Safety Programmable Controller CPU
规格参数
- 模块类型：HIQuad 安全系统中央处理单元（Central Unit / CPU）
- 系统架构：内部双微处理器 1oo2D 结构，可组 QMR 四重冗余（2oo4D）
- 安全等级：SIL 3 per IEC 61508/ PLe per ISO 13849-1，TÜV 认证
- I/O 总线：单通道 I/O 总线（B4237-1 = 单通道；B4237-2 = 冗余 I/O 总线，二者不互换）
- 编程方式：ELOP / FBD（功能块图），符合 IEC 61131-3（安全子集）
- 程序内存：SRAM + Flash，典型支持数kB～数MB依项目（以工程文件为准），带电池缓冲
- 诊断显示：前面板 4 位 7 段 LED + RUN / STOP / FAULT / COM LED
- 通讯接口：背板总线连接 I/O 模块；扩展通讯需配 HIMA 通讯模块（Profibus DP / Modbus / Ethernet）
- 供电电压：24 V DC（允许 20.4–28.8 V DC），由 HIMA 系统电源或独立 24V 供给
- 功耗：典型 8–15 W（依配置及负载）
- 扫描周期：典型 < 10 ms（视程序规模）
- 响应时间（关键安全路径）：< 20 ms
- 工作温度：0 ～ +60℃（部分资料 -20～+60℃，以手册为准）
- 存储温度：-40 ～ +85℃

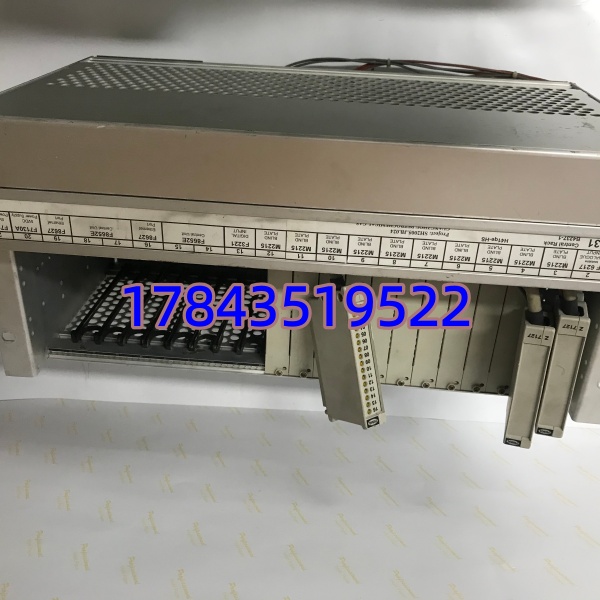

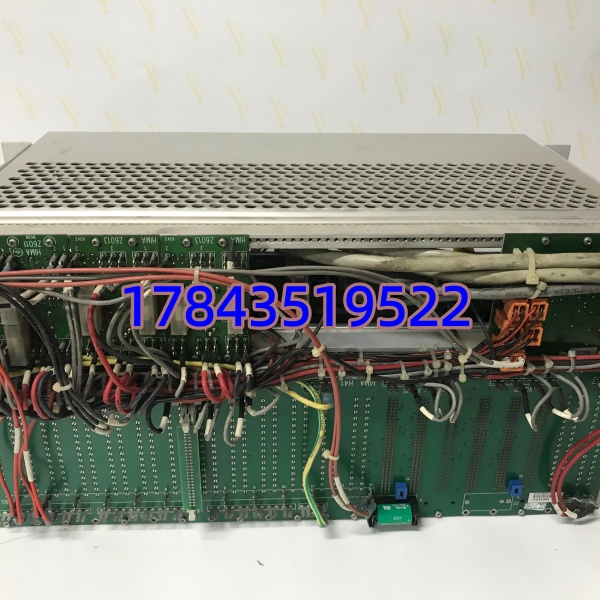

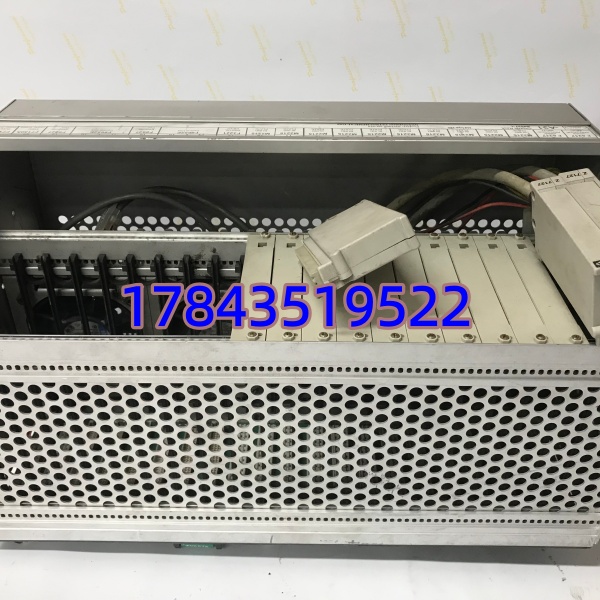

- 安装方式：插入 HIMA K 1409 系统机架（通常 Slot 1 或指定 CPU 槽）
- 尺寸（模块本体）：约 高233×宽35×深130 mm（6U Eurocard风格）
- 认证：TÜV / Exida / FM / CSA / CE / cULus
产品介绍
H41q-HS B4237-1 是 HIMA HIQuad 安全系统的核心 CPU 模块，专门跑 ESD（紧急停车）、F&G（火气）、BMS（燃烧器管理）这类 SIL 3 关键逻辑。它内部是 1oo2D 双处理器架构，持续互检，一旦检测到不一致立即进入预定义安全状态——这才是它和常规 PLC 的本质区别。
坦白讲，这东西在现场最怕的不是坏而是程序丢失或版本不匹配。B4237-1（单通道 I/O 总线）和 B4237-2（冗余 I/O 总线）物理外观几乎一样但固件不同，混插会报总线故障。换件前一定确认原机架里其他 CPU 是同后缀，新模块要用 SILworX/ELOP 下装原工程备份，别指望插上去就能跑。
应用场景与行业案例
痛点：石化/海上平台 ESD 系统用了二十年老 HIMA HIQuad，某天 H41q-HS 报”CU FAIL”无法清除——系统进入安全状态全装置停车。无备件只能硬扛等调货，每小时损失六位数。这种 SIL 3 核心模块必须柜内常备一块测试良品。
典型场景：
- 炼化/海上平台 — ESD 层级 1/2，接收现场急停/火气信号执行 SIL 3 联锁关断
- 油气管道 — HIPPS（高完整性压力保护系统）中央逻辑解算
- 电厂 — 燃机 BMS 燃烧器管理、汽机 ESD
- 老厂延寿 — 原 H41q 系统增备件，保持同代固件版本保证 QMR 同步
真实案例：
东海某平台 2018 年检，ESD 柜 H41q-HS 亮红灯 FAULT 且无法复位，查是内部 RAM 校验错。原设计没留冷备，协调从陆上调拆机测试件空运上平台——等了 36 小时全装置停车待命。换上后用 ELOP 下装备份工程文件（*.elp 或 *.hpr），核对 CRC 一致后 RUN 灯亮，系统恢复。老师傅感慨——这种 SIL 3 心脏模块，平台至少该放一块密封包装的冷备。
