描述
产品详情

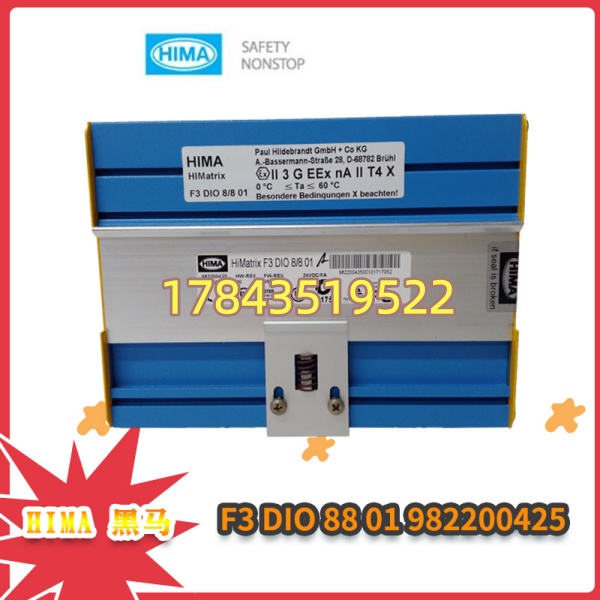

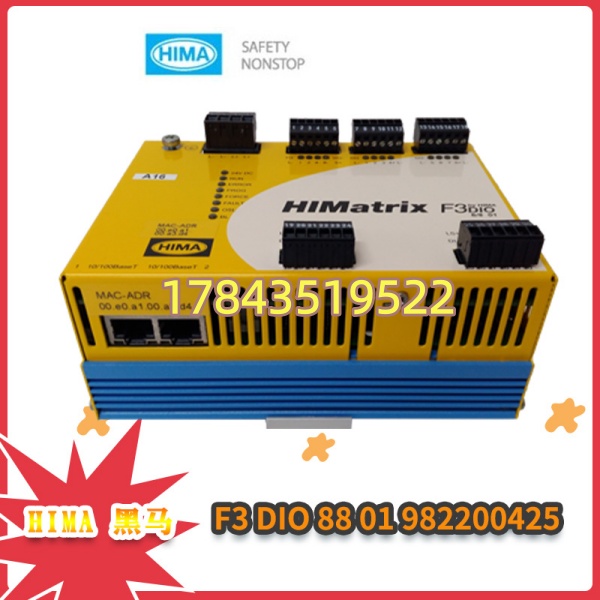

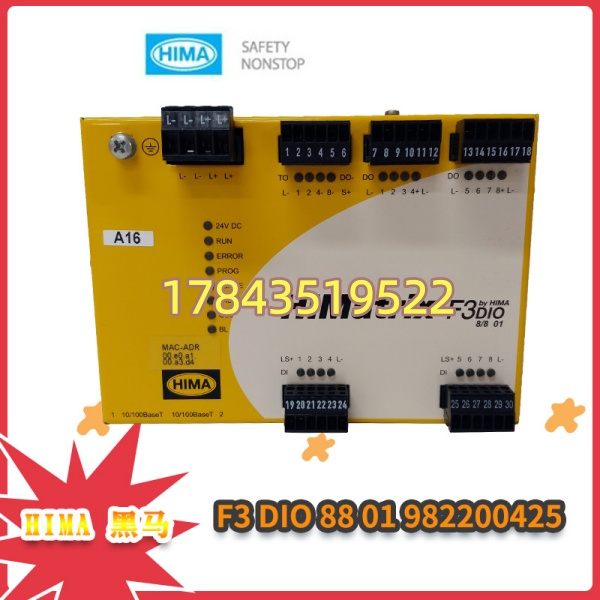

· 型号：F3-DIO-8/8-01 (完整订货号：982200425)
· 品牌：黑马 (HIMA)
· 系列：HIMatrix F3
规格参数
| 参数项 | 规格值 |
|---|---|
| 数字量输入通道 | 8路 |
| 数字量输出通道 | 8路 |
| 输入信号类型 | 24V DC，干接点或NAMUR接近开关 |
| 输出类型 | 继电器输出 (触点容量2A/230V AC) |
| 安全等级 | SIL 3 (IEC 61508)，PLe (ISO 13849) |
| 额定工作电压 | 24V DC (±10%) |
| 输出最大电流 | 2A/通道 |
| 响应时间 | ≤1ms |
| 工作温度 | -40°C 至 +85°C |
| 防护等级 | IP20 |
| 尺寸 | 90 x 30 x 25 mm |
| 重量 | 约100g |
| 通讯协议 | Profibus DP / Profisafe (视后缀而定) |
产品介绍
一个燃气锅炉点火程序控制柜，如果F3-DIO-8/8-01上的一个输出继电器粘住了，燃烧器阀组关不断——这不是设备故障，是安全事故。HIMA做安全系统起家，1908年建厂，1970年做出全球第一套TüV认证的故障安全控制系统。这个模块的定位很明确：安全逻辑的执行末梢。它不是普通PLC的I/O，它的每个输出通道背后都有强制反馈回路和诊断逻辑。
从供应链角度看这玩意儿，挺烦人的。HIMatrix F3平台算是上一代产品线，现在HIMA主推的是HIMax系统。但现场大量老装置还在跑F3，换平台意味着机柜、底板、接线、程序全改，那个成本谁扛得住？所以稳妥的策略是：要么现在就开始逐步屯F3模块，要么规划好未来三到五年的迁移路径。两样都不做，等着停产那天来急调二手件，价格翻三倍还得看人脸色。
应用场景与库存策略
安全系统的I/O模块坏了跟普通I/O坏了完全不是一个概念。普通通道坏了，报警、旁路、等备件——顶多降负荷运行。安全模块坏了呢？联锁回路直接失效，你要么整个装置停车等模块，要么冒着无保护运行的风险继续生产。哪个选项都不轻松。
典型场景与备货建议：
- 场景1：燃气锅炉/加热炉的安全控制系统 – 火焰检测器信号进来，阀门阀位反馈进来，F3模块判断逻辑后输出指令切断燃气电磁阀。缺它不可的原因：这套回路的SIL等级由这个模块背书，换别的没认证的上去，出了事责任在谁？建议库存：每个炉区备1块冷备件，用掉就补。
- 场景2：加氢装置紧急停车系统(ESD) – 压力高高联锁触发，要求F3模块在20ms内输出继电器跳闸信号。为什么非它不可：普通PLC的输出延迟和故障率达不到SIL 3的PFH（每小时危险失效概率）要求。建议库存：按在用数量的10%备，考虑到停产风险，建议一次性采购3-5块做深度缓冲。
- 场景3：铁路信号联锁系统 – 道岔控制、信号机控制。痛点：现场振动大、温度变化剧烈，继电器输出触点容易老化。建议库存：每2年做一次预防性更换，旧件降级用于非安全功能。备件按2+1模式（2块周转+1块战略库存）。
- 场景4：HIMatrix F3平台正在运行的旧装置 – 这是最大的风险敞口。F3平台已进入生命周期末期，HIMA官方虽未正式发布全面停产公告，但市场上全新货源已吃紧。建议策略：盘点你现场有多少个F3机架、多少块F3-DIO-8/8-01。如果超过20块且计划再跑5年以上，现在就应该做一次Last Time Buy。
真实案例：
背景：某沿海精细化工企业，A车间有一套HIMatrix F3控制的安全仪表系统，用于反应釜超温超压联锁。总共用了11块F3-DIO-8/8-01模块，已运行7年。
缺少备件引发的停机危机：某个夜班，反应釜的紧急冷却阀不动作。排查发现是F3模块上的那个输出通道的继电器触点烧死了（带感性负载的锅）。值班电工想从备件柜领一块替换，库管一查——0库存。联系了三家常规供应商，两家说没货，一家报了价：翻新件，8500元/块，交期7-10天。生产不能停，最后厂长拍板：从隔壁B车间（非连续生产）的安全系统里拆了一块过来顶上去。B车间那条线停了3天，等翻新件到了才恢复。
库存策略的反思：事后他们算了一笔账。这块模块全新的采购价大约5500元左右。那次停机直接损失（停产、人工、翻新件溢价）粗算超过8万元。他们后来改了备件策略：每个装置区的SIS系统按“在用数量×15%+1”建立安全库存，同时建立全厂F3模块的共用备件池——哪个车间领用了，采购当天补单，池子里水位永远不低于3块。
常见问题解答 (FAQ)
问：F3-DIO-8/8-01现在算停产了吗？
答： 严格说，HIMA官方还没有发布正式的“停产终止通知”(EOL Notice)。但从市场供应情况来看，全新原装现货越来越少，交货期从原来的1-2周拉长到4-6周甚至更久。我的判断是：把它当成“准停产件”来管，别等官方通知才动手——通知下来那天，价格就起飞了。
问：做Last Time Buy，买多少合适？
答： 推荐一个粗算公式：(现场在用数量 × 年失效概率3% × 剩余运行年份) + 1.5。现场有15块，再跑5年：15×0.03×5=2.25，加1.5≈4块。买4块。成本大约2-3万，换来未来5年不焦虑——这笔账你自己算。
问：万一F3系列彻底停产了，用什么替代？
答： 有两个方向：
- 同平台升级：HIMatrix F3系列内部还有更新的硬件版本，订货号后缀不同，功能引脚兼容，可以直接替换。这需要查你现有的固件版本和底板型号。
- 跨平台迁移：升级到HIMax系统。这不是换模块，是换整个系统。机柜、背板、电源、I/O模块全换，逻辑程序也需要移植。HIMA官方提供迁移工具和支持。如果你现在就要做规划，建议联系HIMA原厂做一次升级评估。
问：8入8出的参数，为什么有的网站写“88个输入输出”？
答： 这是个常见误会。型号里的“88”容易看成88个点，但“DIO-8/8”才是正确读法——8入/8出。我查了几个来源，少数贸易商网站确实标错过，但这块模块本体丝印写得很清楚。采购时注意：如果供应商报价说“88通道”，他不是在坑你就是在蒙自己。
