描述
产品详情

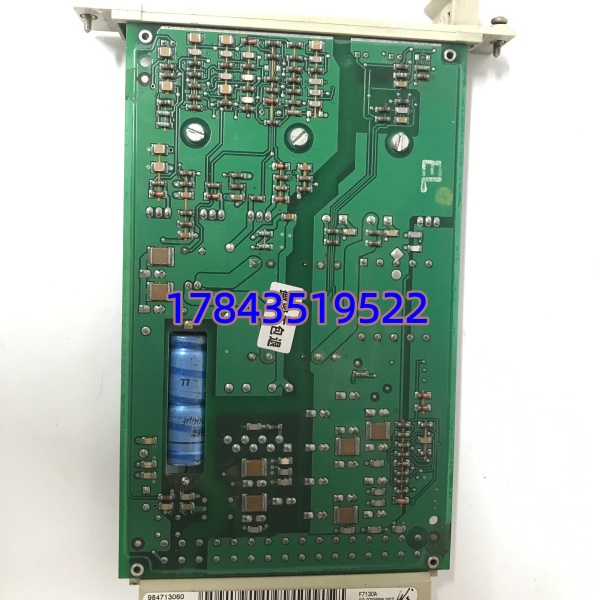

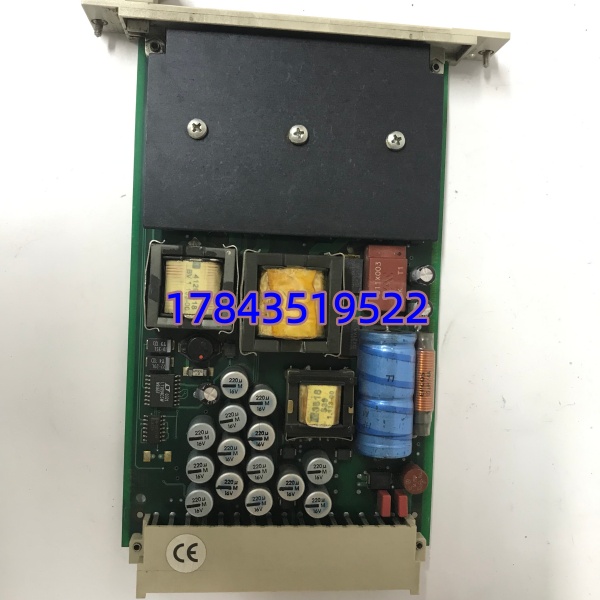

· 型号：F7130A（常见订货号 984713060）
· 品牌：HIMA Paul Hildebrandt GmbH
· 系列：HIMA F 30 / F 3 系列安全系统 — Central Rack System Power Supply Module
规格参数
- 模块类型：F 系列中央机架系统电源模块（DC/DC 转换器），非现场传感器电源
- 适用系统：HIMA H41q / H51q（F30/F3 HIQuad），部分早期 HIMax 机架向下兼容；插于机架左侧专用电源槽
- 输入电压：24 V DC（额定），范围典型 18 V DC ～ 30 V DC（部分资料标 20.4–28.8 V）
- 输入电流：典型 3–5 A @ 24 V DC（满载依输出负载）
- 输出电压：5 V DC ±0.25 V（背板逻辑及 HIBUS 供电）
- 最大输出电流：约 10 A（需核对具体版本手册，早期 F7130 为 6 A，F7130A 升级版 10 A）
- 辅助输出：部分版本提供少量 ±12 V/±15 V 给模拟部分（依机架设计，主要供电仍是 5 V）
- 冗余能力：支持 1+1 冗余并机（双模块内置二极管 OR-ing），单台故障系统不中断
- 保护功能：输入反极性保护、输出过流/短路限流保护、过压关断、欠压检测触发系统 Fault
- 电气隔离：输入与输出间具备电气隔离（典型测试电压 ≥1.5 kV DC）
- 状态指示：绿色 LED = 5 V OK；红色 LED = Fault（输入欠压/过流/过温）
- 缓冲时间：输入掉电后输出保持典型 ≥10–20 ms，足够控制器完成安全状态处理
- 工作温度：0～+60℃（多数资料标 -20～+70℃ 宽温版需核对铭牌）
- 存储温度：-40～+85℃
- 认证：IEC 61508SIL 3、TÜV AK 6、EN 954-1Cat. 4、CE、cULus、ATEX/IECEx Zone 2（装于认证机柜内）
- 安装：插入 F 系列机架专用电源槽，带前面板把手锁定
产品介绍
F7130A 是 HIMA F30/F3 安全 PLC 机架的”心脏”电源——它不驱动现场仪表，而是把外部 24 V DC 安全仪表电源转成机架背板用的稳定 5 V DC，供 CPU、安全 DI/DO、通讯模块和内部总线。跟普通开关电源最大的区别：它参与安全诊断——输入欠压或模块故障会主动上报给系统并触发 Fault 指示（在冗余对配置下不影响运行，只报警）。老版本 F7130（无 A 后缀）输出约 6 A，F7130A 是增强版 10 A，引脚兼容可直接替换。
有一点要注意：F7130A 不是现场 24 V 传感器电源（那是 F7126 或外部 SIL PSU 干的事）。买之前核对机架上电源槽版本——若原装是 F7130 单电源且无冗余，升级到 F7130A 没问题但要注意槽位散热；极少数极早期机架（80 年代末）机械结构不同，需拍照确认。
应用场景与行业案例
安全系统最怕电源隐性故障——UPS 切换瞬间输入跌到 17 V，非安开关电源直接关输出造成 ESD 误动停机。 输入范围宽且有保持电容，短时跌落不丢电；冗余对把单点失效概率压到极低，我现场见过 A 路风扇堵转报 Fault，B 路默默顶住，ESD 没跳。
典型场景：
- 炼化 — ESD 紧急停车系统（H41q/H51q）：中央机架插双 冗余对，给安全 CPU + 安全 I/O 模块供电，SIL 3 链路完整。
- 油气管道 — 压气站站控 ESD：老 HIMA F30 系统延寿，只换老化电源模块保 SIL 等级。
- 化工 — 反应装置 BMS（Burner Management）：与安全 I/O 共机架，冗余电源保证联锁不丢失。
- 海上平台 — Fire & Gas 安全机架：G3 防腐环境宽温版直接装平台 MCC 旁安全机柜。
真实案例：
某 LNG 接收站 ESD 系统（HIMA H51q，F30 机架），夜班报”Pwr Supply Fault”—A 路 红灯，测输入 24 V 正常但输出 5 V 跌到 3.6 V（DC/DC 失效）。幸亏 B 路冗余电源扛着没跳车。停机窗口断电拔出故障件（先确认 B 路 OK），插入测试良品 （原 F7130 升级为 ，引脚兼容），上电绿灯亮 Fault 消。热工说”当初冗余没省真好使”。提醒：冗余对建议定期轮流断一路做切换测试验证。
