描述
产品详情

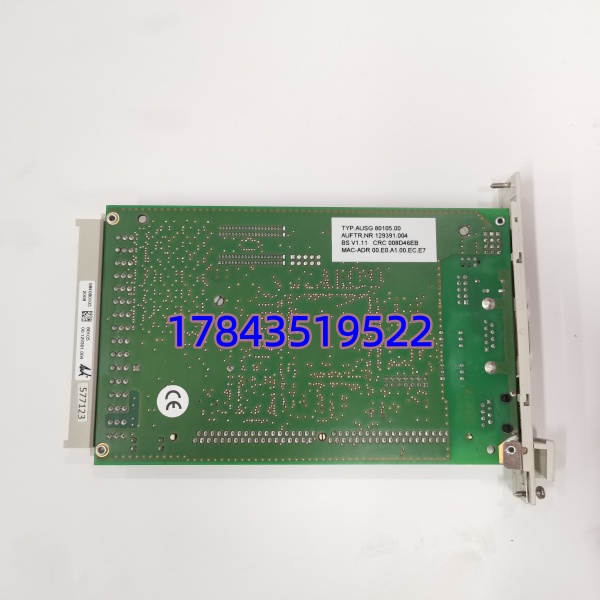

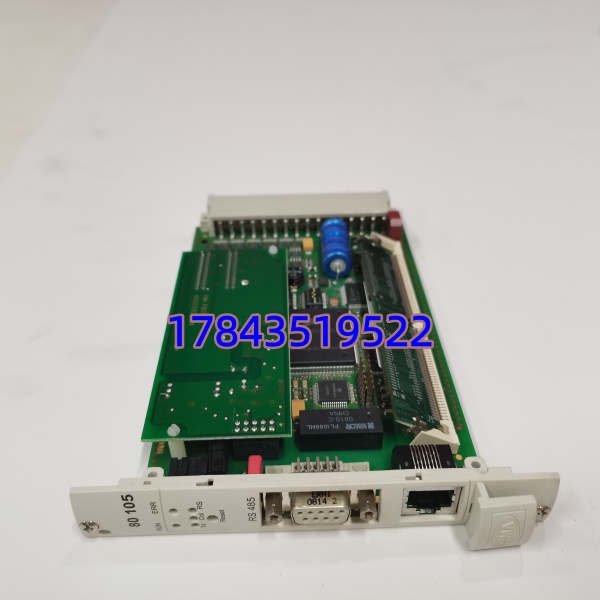

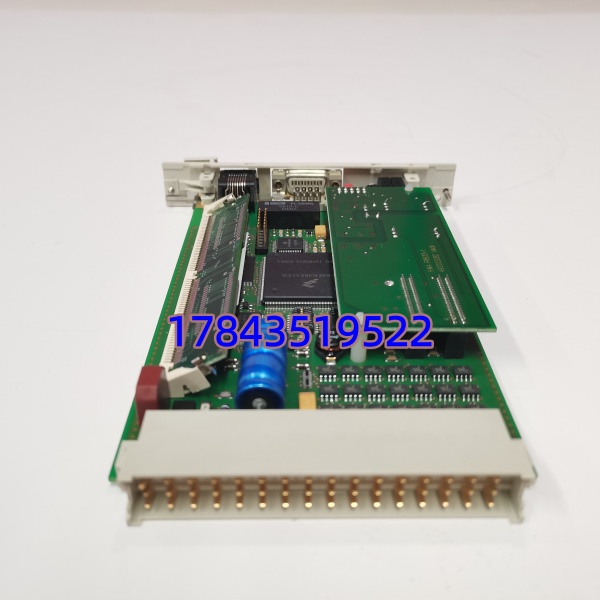

· 型号：F 80105（984080105）
· 品牌：HIMA
· 系列：HIQuad / HIQuad-X / H41q H51q — 安全系统数字量输入模块
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | HIMA F 80105，物料号 984080105（Type Designation: DI 16 × 24 V DC，部分版印 F-80105） |
| 产品类别 | HIQuad / H41q-H51q 安全系统机架式 数字量输入模块（16 ch DI） |
| 适用系统 | HIMA HIQuad (F-xxx)、HIQuad-X、H41q / H51q Central Unit 机架（不适用于 HIMatrix 系列如 F3 DIO 16/8——物理插槽不同） |
| 安装位置 | HIQuad 系统 I/O 机架专用槽位（带导向销+锁紧柄），通过背板总线与 CPU(F-860…/F-865…)通信 |
| 输入通道数 | 16 路，独立隔离分组（典型 2×8 或 4×4 共地组，依接线端子排设计） |
| 额定输入电压 | 24 V DC（允许 18.0 ~ 30.0 V DC），逻辑”1″ = 15~30V，”0″ = 0~5V |
| 输入类型 | 正逻辑（Positive Logic）标准 / NAMUR（EN 60947-5-6）可选——NAMUR 模式典型动作点 1.2mA(0→1)/0.35mA(1→0)，带线路断/短监视 |
| 输入电流 | 典型 2~7 mA/ch @24V（正逻辑），NAMUR 模式 ≈1.2 mA 额定 |
| 滤波时间 | 软件可组态（典型 0 / 1 / 5 / 10 / 20 ms 去抖），防现场触点抖动 |
| 电气隔离 | 现场侧 ↔ 背板逻辑侧 ≥500 V AC / 750 V DC 光电隔离；通道组分共地 |
| 诊断功能 | 模块 watchdog、断线/短路（NAMUR 模式）、LED 每通道状态 + 模块 RUN/ERR/ACTIVE |
| 供电方式 | 由 HIQuad I/O 机架背板供 5V DC（逻辑），现场 24V DC 由各通道外接现场电源（通常柜内 PSU） |
| 组态软件 | HIMA ELOP II / SILworX（需 HIQuad 硬件库含 F 80105 描述） |
| 安全等级 | SIL 3 符合 IEC 61508 / IEC 61511；EN ISO 13849-1 Cat. 4；TÜV 认证 |
| 响应时间 | < 20 ms（典型，含背板扫描，依组态滤波设定） |
| 工作环境 | 0℃ ~ +60℃（运行），-25℃ ~ +85℃（存储），5%~95% RH 无凝露 |
| 认证标记 | CE / cULus / ATEX / IECEx（视出厂批次，用于 Ex 区需核对证书） |
| 尺寸/重量 | HIQuad 插卡式 ≈ 宽40 × 深220 × 高130 mm / ≈0.35 kg |
产品介绍
SIS 系统里最容易被忽视的是现场 DI 点电缆隐性开路——普通 PLC DI 卡读不到，直到联锁该动不动才暴露。F 80105 在 NAMUR 模式下能检测线路断/短，配合 HIMA CPU 的故障导向安全（Safe State）设计，ESD 急停按钮或火气探头回路异常会提前上报警告而非沉默失效。它专为 HIQuad/H41q 机架设计，16 点 24V DC 输入带光电隔离，化工厂防爆区和海上平台用得非常多。
采购上两个高频踩坑：第一，它不插 HIMatrix 导轨（F3 系列外形完全不同），柜子里如果是小型 HIMatrix(F3xxx) 要订对应 F3 DIO 而非此 80105，拿拆下原件正面照核对”HIQuad”或”H41q/H51q”机架标识最保险；第二，早期 80105 有无后缀版本（984080105 vs 老 80105 无条码），硬件通常兼容原位替换，但严格来说新版要求 ELOP II V4.x+ 硬件库含此模块描述——老工程升级建议先在本机打开原项目确认可添加再换卡，避免现场报”Module Type Unknown”。
替换与升级建议
✅ 直接替换
- 早期 HIMA F 80105（无后缀/老物料号）→ F 80105 984080105：引脚兼容、背板相同，通常原位替换即可。建议备份原 ELOP II / SILworX 工程，新卡插上做 I/O 强制监视校验各通道正常后投运（约 15~30 min）。
- 同物料号不同生产批次：完全互换无差异。
⚠️ 软件兼容（需关注工程版本）
- F 80105 ←→ 极早期 HIQuad 初代 DI 卡（不同电路板版号）：物理可插但需在 ELOP II 工程 HW Config 更新为 984080105 描述重新编译下载，工作量约 0.5 人天（含 I/O 传动验证），无额外硬件成本。
- HIMA H41q/H51q → HIMax (F-35xx 系列) 系统升级：属整体 SIS 平台迁移，I/O 机架不通用——仅建议在全站改造时考虑，非简单替换。
❌ 硬件不兼容
- HIMatrix 系列模块（F3 DIO 16/8、F3 AIO 8 等）：插槽、背板定义完全不同，不可互插，买错需退换重订。
- S800 I/O、ABB AC800M CEX 模块、GE Mark VIe I/O 卡：体系不同无关联。
若无全新库存，二手拆机件市场常见但必须要求上电联机识别截图（CPU 读模块类型+DI 强制测试通过）+ HIMA 镭射标清晰照片；SIL 3 涉危工艺装置建议优先全新原厂带 CoC（Certificate of Conformity），并以原厂 HIQuad Hardware Manual核对。
常见问题解答 (FAQ)
Q1：这卡能插我柜子里 HIMatrix F3 系列导轨吗？图纸写 80105 但导轨上是 F3 DIO16/8…
不能。F 80105（984080105）专用于 HIQuad / H41q / H51q 机架，物理尺寸和背板引脚与 HIMatrix F3 系列完全不同，插不进也不会混插。若您柜内是 HIMatrix 小型安全 PLC 需订对应 F3 DI 模块（如 F3 DI 16/8 01），把拆下原件照片发客服核对最保险。
Q2：支持 NAMUR 断线检测吗？要怎么设？
支持。通过 ELOP II / SILworX 在 DI 通道参数里选”NAMUR”类型（默认多是正逻辑 Positive Logic），此时典型动作阈值 1.2mA ON / 0.35mA OFF，断线(<0.1mA)或短路(>6mA)模块报故障并上送 SOE。注意现场传感器/接点须按 NAMUR 规范接线（串 1kΩ 左右限制电流），普通无源干接点用正逻辑即可。
Q3：模块本身需要外接 24V 现场电源吗？
现场侧每通道需外接柜内 24V DC 正极→现场开关→DI 通道→公共端回 0V/M（典型 8 点或 16 点分共地组）。模块逻辑侧由 HIQuad 机架背板供 5V，不替代现场 24V 电源——忘了供现场 24V 会导致所有 DI 点读 0。
Q4：支持热插拔吗？SIS 运行中能换？
HIQuad I/O 模块设计支持在线插拔更换（CPU 保持 RUN），但建议先确认对应联锁回路已旁路或工艺处安全状态，拔出后系统报模块丢失报警，插入新卡自动重枚举——用 SILworX 在线诊断看 Module Status = OK 及各通道值再解除旁路。
