描述
产品详情

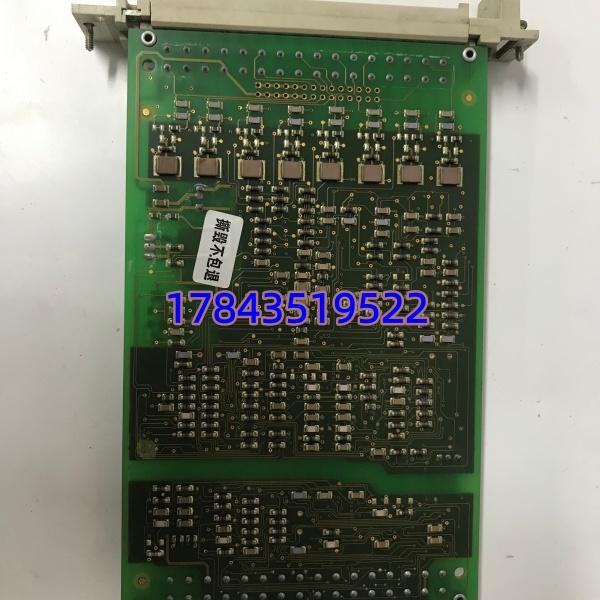

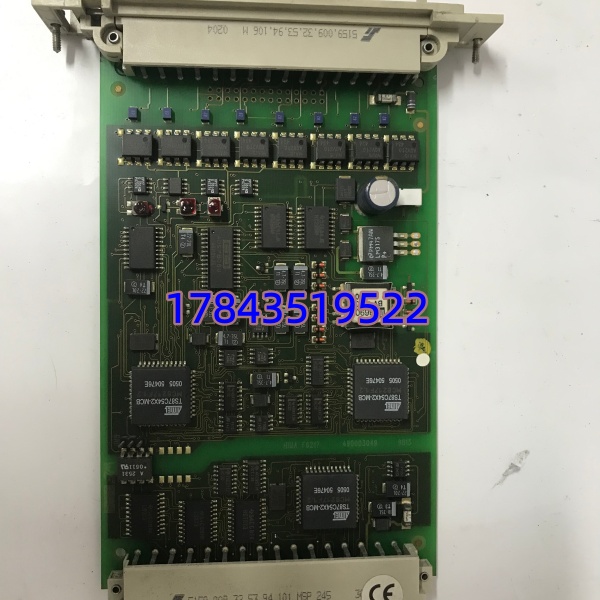

· 型号：F6217（Part No. 984621702）
· 品牌：HIMA（Germany，现施耐德电气旗下）
· 系列：HIMax / H41q / H51q（HIQuad X）安全控制系统 F-Series I/O
规格参数
- 模块名称：F6217 — 8-fold Safety-Related Analog Input Module
- 订货号（Article No.）：984621702
- 适用系统：HIMA HIMax、H41q、H51q、F60/F80（SIS/ESD 机架），ELOP II Factory 组态
- 输入通道：8 路独立模拟量输入，每通道可单独软件配置信号类型
- 输入信号类型：0/4–20 mA DC（电流模式，内置 ≈50–250Ω 分流电阻视版本）；0–5 V、0–10 V、±10 V DC（电压模式）
- 输入阻抗：电流模式 ≈50–250Ω（典型 250Ω shunt）；电压模式 ≈100 kΩ
- 允许过载：≤ +22 mA（电流）、≤ +12 V（电压），超量程触发诊断
- A/D 分辨率：12 bit（0–4095 counts）
- 基本精度：±0.1 % FS（@25℃），全温范围（0～+60℃）±0.3 % FS
- 采样/更新时间：典型 50–100 ms（全通道扫描，可软件设定）
- 安全架构：1oo2D（二取一诊断）内部双通道采集比较，诊断覆盖率 DC > 99 %
- 安全等级：IEC 61508SIL 3，AK6（DIN V 19250/ EN ISO 13849），PFHd < 1×10⁻⁹ /h
- 电气隔离：通道之间及通道–系统总线之间 ≥500 V AC（功能安全隔离，非加强绝缘用于高压）
- 自诊断功能：断线（开路）、短路、超量程、A/D 线性度、电源监测、RAM/ROM 校验循环测试
- 背板供电：24 V DC（标称 18–30 V DC），典型功耗 ≤ 2.5–3 W（约 100–120 mA @24V）
- 状态指示：前面板 RUN（绿）、ERR（红）、每通道状态 LED（视机架类型）
- 安装方式：HIMA 标准 I/O 机架槽位，DIN 导轨安装，支持在线热插拔（Hot Swap）
- 工作温度：0 ℃ ～ +60 ℃（部分宽温版标 -20～+60℃，以铭牌为准），储存 -40～+85℃
- 防护等级：IP20（柜内安装）
- 认证：TÜV SIL 3、ATEX/IECEx（Zone 2 适用需整体评估）、CE、cULus、IEC 61326EMC
产品介绍
F6217 是 HIMA SIS/ESD 系统专用的 8 通道安全模拟量输入模块，承担压力变送器、差压流量计、热电阻温度变送器等 4–20mA 信号的 SIL 3 级采集。它跟普通 DCS AI 卡最大区别是内部 1oo2D 双路采集+周期性自诊断——断线、短路、A/D 漂移都会被检测到并通过安全总线上报，故障时强制输出安全值（Safe State）防止联锁失效。支持热插拔，在 HIMax 机架里可以在线更换不影响其余 I/O 扫描（前提机架已组态允许）。
坦白讲，炼化装置区 SIS 里这是主力 AI 卡，比第三方非安全 AI 贵但有 TÜV 证书背书。我现场遇到最多的问题是：以为 4–20mA 无源两线制直接接就能用——其实模块内置分流电阻，只要变送器回路供电正常（外供 24V 或经安全栅）就能工作；若现场用的是有源 4–20mA 发送器注意极性。另外老项目升级 HIMax 时 F6217 可直接沿用原端子板（F712x/F713x 系列 TB），不用改现场接线。
应用场景与行业案例
SIS 里最怕的是：压力变送器回路断线，非安全 AI 卡给个随机漂移值，ESD 逻辑以为压力正常不动作——超压爆管。 断线检测直接报 Sensor Failure，SIS 可按 SRS 要求强制触发预定义安全动作（比如关进料阀），这才是 SIL 3 设计初衷。
典型场景：
- 炼化装置 ESD 系统：HIMax 机架配 采集反应器/分离器压力、急冷塔液位 4–20mA，参与高高压联锁跳车。
- LNG 接收站 BOG 压缩机保护：采集进气压力、密封气差压，SIL 3 架构下单点故障不导致安全功能丧失。
- 电厂锅炉安全系统（FSSS）：汽包水位差压变送器信号经 MTL 隔离栅进 ，参与汽包满/缺水三取二或三取中逻辑。
- 海上平台火气+ESD 共用机架：温度/压力模拟量进 ，与 F3xxx 系列 DI/DO 混插同一 HIMax 本地机架。
真实案例：沿海某 LNG 卫星站 ESD 系统原用早期 HIMA H41q 配旧版安全 AI，一次 FAT 复测发现某压力通道断线后 SIS 未按 SRS 要求置安全值（旧卡无断线诊断或项目未启用），整改要求升级为 。大修窗口停机 20 分钟——拔旧卡、插 （984621702）、ELOP II 重下载 HW Config（地址不变），恢复供电后自检 PASS。随后模拟断线（拆端子），系统正确置安全值并触发预报警——安全工程师签字通过。老师说：”SIS 的 AI 卡不加断线诊断是给自己挖坑，这卡贵但值。”
