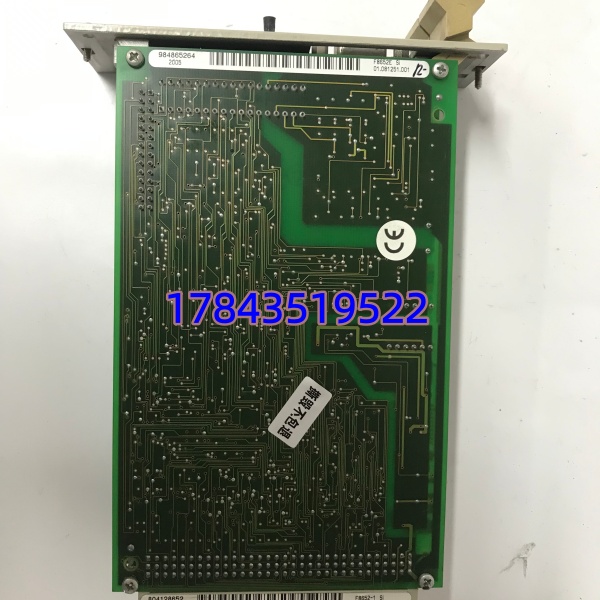

产品详情
· 型号：F8652E（Part No. 984865264）
· 品牌：HIMA
· 系列：HIQuad H41q / H51q Safety System（HIMatrix F 系列兼容需核对固件）
规格参数
- 模块类型：安全型中央处理单元（CPU）/ 逻辑解算器
- 安全完整性等级：SIL 3（IEC 61508/ IEC 61511），TÜV 认证

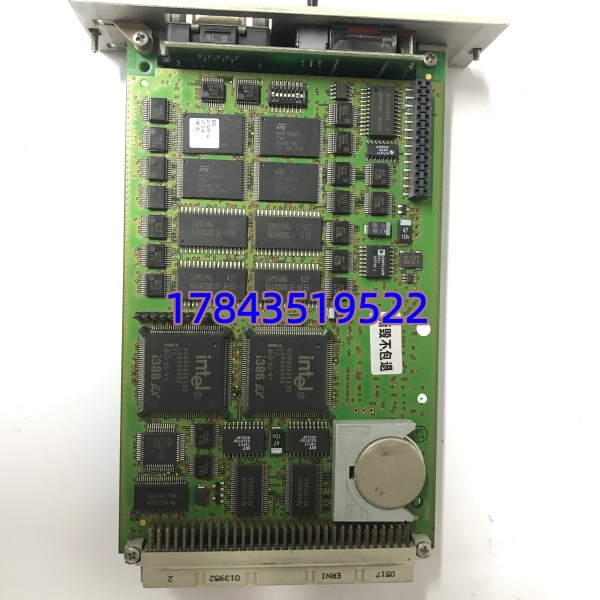

- 处理器架构：1oo2 内部冗余，双 32位 微处理器同步运行 + 硬件比较器
- 处理器型号：双 Intel 386EX 或等效 32位 RISC（依版本），需核对原厂手册
- 操作系统存储：Flash-EPROM 1MB（每微处理器，含 OS）
- 用户程序存储：Flash-EPROM 512KB
- 数据/SRAM：256KB（每微处理器，带电池备份可选）
- 通讯接口：2× Ethernet 10/100Base-TX（Modbus TCP / HIMA 私有协议），1× RS-485（Modbus RTU/ASCII，电气隔离）
- 前面板显示：4位字母数字 LCD + 2× LED（RUN/ERR）+ 翻页/ACK 按钮
- 看门狗：Fail-Safe 输出 24V DC，max 500mA，短路保护
- 背板供电：通常由 F7130A/F7131 电源模块经背板供 5V DC，典型功耗 ≈8–12W
- 机架占用：4 TE（Eurocard 标准 100×160mm 或 233mm 依机架型）
- 工作温度：-40℃ ～ +70℃（部分资料标 0～+60℃，以铭牌为准）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH，无凝露
- 编程软件：ELOP II Factory（IEC 61131-3 FBD / LD / ST 等），需 HIMA 安全授权狗
- 冗余支持：可配双 CPU 冗余（1oo2D），热插拔更换（系统组态允许时）
产品介绍
F8652E 是 HIMA HIQuad 安全系统的”大脑”，插在 H41q/H51q 机架 CPU 槽位，配合 F7130A 电源和 F8xxx I/O 模块组成完整 SIS/ESD。内部两颗处理器同步跑同一安全程序，硬件比较器实时校验——结果不一致立即导向 Fail-Safe 安全状态，这是它拿 SIL 3 认证的根基。ELOP II 组态下载后，模块周期性扫描背板 I/O、执行联锁逻辑、通过以太网或 RS485 把状态送给 DCS/SCADA。
坦白讲，这模块和 Triconex Tricon、霍尼韦尔 FSC 是一个量级的东西——不是普通 PLC，程序不能随意拷贝迁移，必须有原厂 ELOP II 项目备份和安全密码。换新 CPU 时，程序从工程师站重新下载或用 CF/EPROM 载体灌入，旧模块损坏如果没备份项目文件会很麻烦。另外市面流通多为拆机测试件，HIMA 已推 HIMax（F8650X 等）做升级替代，新项目不建议再选 HIQuad。
应用场景与行业案例
痛点：炼化装置 ESD 系统 CPU 报 Fault 无法自恢复，原厂交期 8 周起——若 SIS 失效应按要求旁路（需 MOC 审批）或赶紧找测试好的备件热插拔恢复。F8652E 冗余配置下单 CPU 故障不影响安全功能，非冗余机架换件也只需下载程序 3～5 分钟。
典型场景：
- 炼化/乙烯——装置级 ESD（紧急停车），1oo2D CPU 冗余，千点级安全联锁
- 海上平台——井口平台 ESD 与火气(F&G)联动，宽温三防适应盐雾
- 长输管线——压缩机站超速保护与紧急关断(ESD Level 1/2)
- 火电/核电辅助——锅炉安全系统(BMS)及汽轮机保护回路 SIL 3 逻辑
- 化工——反应釜超温超压联锁，NAMUR 诊断型 DI 配 F8621A + F8652E
真实案例：
前年支援某 LNG 接收站年度检修，#1 罐区 ESD 柜 HIQuad 机架 A 面 CPU F8652E 上电后 LCD 乱码不引导——查下来是板载电容老化漏电导致 SRAM 校验失败。幸亏备件柜有块测试好的 984865264，断电抽出旧件、插入新模块、通过 ELOP II 下载原项目（幸亏有 .elp 备份）、RUN 灯亮。安全工程师感慨”这东西十年不坏，一坏就是突然的，备份项目文件比备件还重要”。
