描述

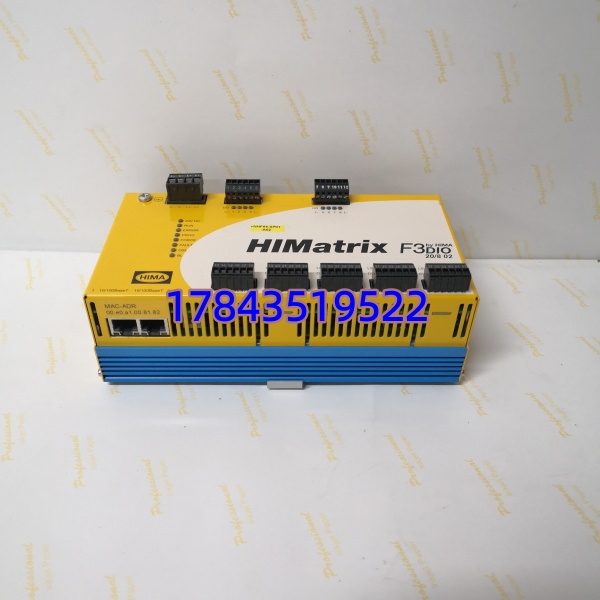

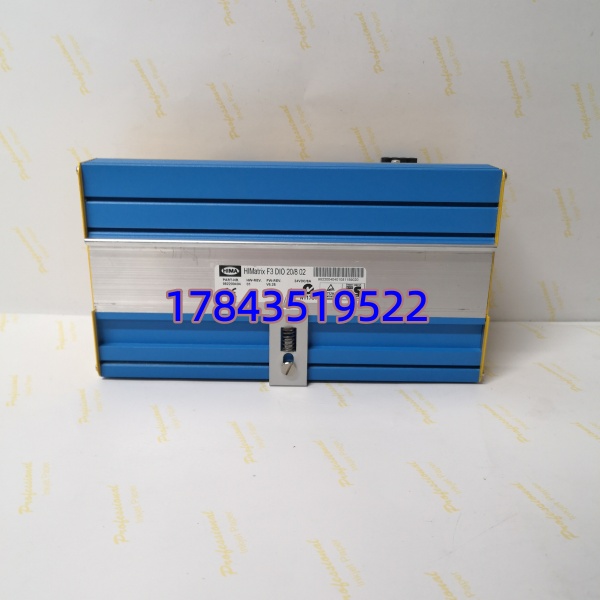

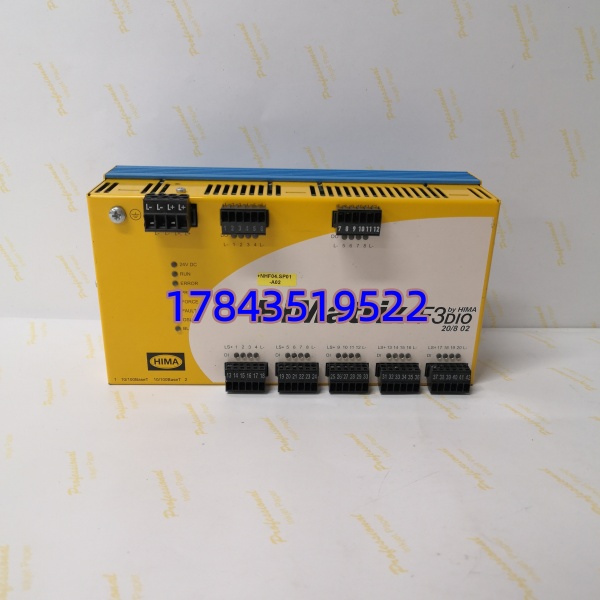

产品详情
· 型号：F3 DIO 20/8-02（市场通称 F3DIO20802，完整 HIMA Order Code 依配置不同带后缀如 -02 代表硬件版本/端子类型）
· 品牌：HIMA
· 系列：HIMA HIMax / F3 Compact I/O System — F3 Series Safety I/O Module
规格参数
- 模块名称：F3 DIO 20/8-02 — Safe Digital Input / Output Mixed Module
- 常用标识：F3DIO20802（目录简称），完整 HIMA Order No. 例：F3 DIO 20/8-02 编号 750-504-02 或类似（以铭牌为准）
- 适用系统：HIMA HIMax (HIQuad X)、F3 Compact I/O rack、ELOP II Factory 组态环境；可本地背板挂载或经 F3 Remote I/O（Profibus DP / Modbus TCP / HIMA F-Link）
- 数字量输入：20 通道，Type 1/Type 3 传感器，24 V DC，支持 NAMUR 报警检测（线断/短路报警），滤波时间可组态
- DI 响应时间：典型 ≤ 3 ms（无滤波）～ 可组态至 20/50/100 ms
- 数字量输出：8 通道，PNP（源型）晶体管输出，24 V DC，每通道 max 0.5 A（总电流受模块限制，典型 ≤ 4 A 合计）
- DO 安全特性：周期性测试脉冲（test pulse）检测负载短路/跨接故障，支持强制/去使能，反馈读回
- 安全等级：SIL 3 per IEC 61508/ IEC 61511，AK6 per EN ISO 13849-1，适用于 Emergency Shutdown (ESD) SIS 回路
- 背板通信：HIMA F3 专有高速串行背板总线（与 HIMax CPU 或 F3 Coupler 通信）
- 状态指示：每通道 1× LED（DI 有信号亮/灭，DO 驱动状态），模块 RUN / ERR / SF（故障）LED
- 热插拔：支持在线更换（F3 机架带电运行时可拔出/插入，建议确认冗余配置或短时信号冻结）
- 接线端子：前端可插拔弹簧端子（通常 ZB 系列端子排，需核对配套端子型号）
- 工作环境：-25℃～+60℃ 运行｜存储 -40℃～+85℃｜湿度 5%～95% 非凝露
- 认证：TÜV SIL 3、ATEX / IECEx Zone 2 柜内安装、CE、cULus、GOST-R
- 功耗：典型 3.5～5 W（依 DI/DO 负载状态）
- 机械：单槽 F3 模块，约 100(H)×12(W)×110(D) mm｜重量 ≈ 0.1 kg
产品介绍
F3DIO20802（F3 DIO 20/8-02）是 HIMA F3 系列安全数字量混合模块，20 入 8 出，专为 SIS/ESD 和火气(F&G)系统做现场信号采集和最终元件驱动。它和普通 PLC DI/DO 卡最大的区别是：输入支持 NAMUR 断线/短路诊断（符合 NAMUR NE043），输出带周期测试脉冲能检测输出点到负载间的跨接故障或短路——这在 SIL 3 认证回路里是硬性要求，普通 DI/DO 卡做不到。
坦白讲，这模块在现场基本不用动，但一旦坏（通常是现场强电窜入烧 DO 通道或端子氧化），整面 ESD 柜对应 20 个 DI 点或 8 个 DO 阀台失去监视/控制。HIMax 系统通常配冗余 F3 Coupler，单模块热拔换不影响其他槽位。有一点要注意：HIMA 不同代 F3 模块（-01/-02/-03 后缀）硬件版本与 ELOP II 工程文件中的”Hardware Version”需匹配或向下兼容，换件前在 ELOP II 里查原模块 Rev，新件低版本可能报 Hardware Mismatch。
应用场景与行业案例
我在现场遇到最揪心的是炼化装置 ESD 柜单点 DO 模块被浪涌打坏——8 路关断阀其中 2 路无法驱动，SIS 逻辑触发时阀门不关，险些联锁失效。F3DIO20802 输入侧 NAMUR 诊断能提前告诉你现场 DI 回路阻抗异常（比如常闭接点接线松动变高阻抗），比普通 24V DI 早发现隐患。
典型场景：
- 炼化/海上平台 ESD 系统（SIL 2/3）：HIMax CPU + F3 本地 I/O 机架，F3DIO20802 采集现场紧急停车按钮、液位开关注、压力开关 DI，驱动 ESD 电磁阀/切断阀 DO。
- 大型 LNG 接收站 F&G（火气）：NAMUR 输入接烟雾/火焰探测器（4mA/2mA 区分正常/报警/故障），安全 DO 驱动声光报警器。
- 电厂汽机保护（ETS）改造：替换老式继电器硬接线，用 HIMax + F3 DIO 做三取二振动/轴向位移 DI 采集，DO 去 AST 电磁阀。
- 制药/特种化工批次 SIS：紧凑 F3 机架节省柜内空间，20DI+8DO 混合模块减少槽位占用。
真实案例：沿海某炼化项目重整装置，夜班 ESD 系统报”F3 I/O Rack Slot 3 — Channel Error”，查是 F3DIO20802 的 DO 第 4 通道持续短路（现场接线端子进水导致）。因模块有测试脉冲诊断，系统正确进入 Force De-energize 并触发相应 SIF 逻辑，未造成误关。白班趁窗口停机——HIMax 机架冗余 Coupler 在线，拔出旧模块（ERR LED 亮），插新 ，ELOP II 自动识别（需确认序列号或做 Replace Hardware），30 秒内 RUN 灯绿、所有 DI/DO 正常。老师傅说——要是用普通 DI/DO 卡，这短路早被忽略变成隐患了。
