描述
产品详情

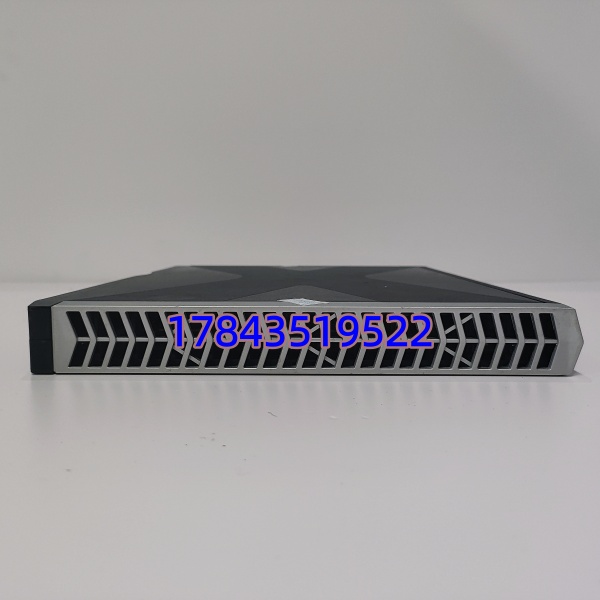

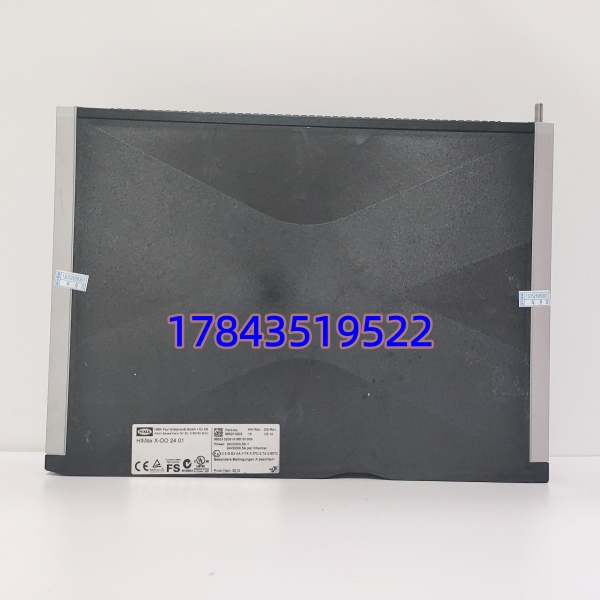

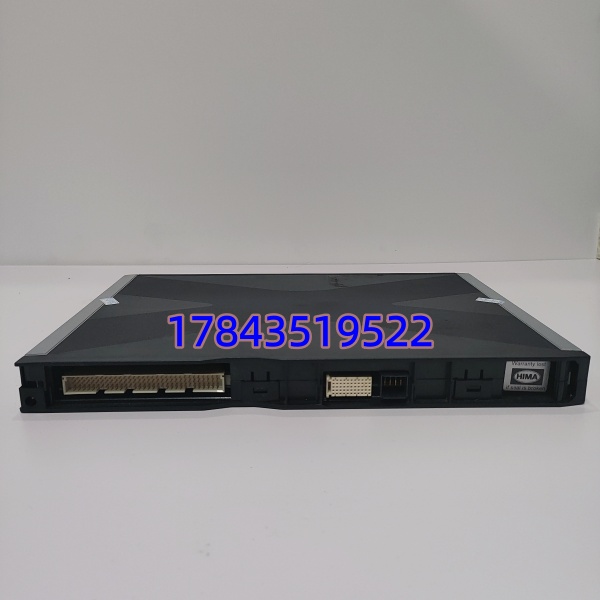

· 型号：X-DO2401
· 品牌：HIMA
· 系列：HIMax / HIMatrix — Safe Digital Output Module, 16-channel, 24 V DC (Order No. 985210203)
技术参数
| 参数项 | 规格值 |
|---|---|
| HIMA型号 | X-DO2401 |
| 订货号(Order Code) | 985210203 |
| 适用系统 | HIMA HIMax（F8621A/F8627x 等CPU+机架）、HIMatrix（F3430/F35xx 系列机架），SIL 3 安全应用 |
| 安装方式 | HIMax / HIMatrix 专用 I/O 机架槽位（DIN 导轨锁定+背板总线金手指），支持热插拔（冗余配置下） |
| 输出通道数 | 16通道，分组为 2×8 或 4×4（依机架组态），高侧驱动（Source/PNP 输出） |
| 输出电压 | 额定 24 V DC（允许 18–30 V DC，由外部负载电源供给，非背板供电） |
| 额定负载电流 | 0.5 A / 通道（阻性负载） |
| 总模块负载 | ≤ 8 A（所有通道合计，依外接负载电源容量） |
| 输出类型 | 半导体高侧开关（PNP Source），带短路/过载关断及自动/手动复位选项 |
| 隔离 | 通道组↔背板总线 光电隔离 ≥ 500 V DC；通道组间共负载电源 |
| 诊断功能 | 每通道短路检测、负载断路检测（需最小维持电流＞2mA）、模块 Watchdog、ERR/RUN LED、通道状态 LED |
| 响应时间 | ON/OFF ≤ 1 ms（典型） |
| 负载类型建议 | 阻性优先；感性负载（电磁阀/接触器）必须并续流二极管，容性负载需限浪涌 |
| 背板通信 | HIMax / HIMatrix Safety Bus（ELOP/PROFIsafe 等上层安全协议由CPU处理） |
| 供电要求 | 逻辑侧由背板 +5 V 供给；现场侧由外部 24 V DC 负载电源经端子排引入 |
| 工作温度 | 0 ℃ ～ +60 ℃（IEC 61131-2 工业级，部分宽温标 -25～+70℃ 需确认选项） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | TÜV SIL 3 per IEC 61508 / IEC 61511、PL e Cat.4 per EN ISO 13849-1、CE、cULus |
| 物理尺寸 | 约 120×40×130 mm（H×W×D），重量 ≈ 0.25 kg |
产品介绍
ESD 改造项目里遇过一套老安全继电器柜，输出点到电磁阀断线全无提示——换成 HIMax+X-DO2401 后最大收益不是”更安全”（本来也 SIL 3），而是 SILworX 里直接弹”Channel 11 Load Open”，维护工不用拿表挨个量。X-DO2401 本质就是带自检的安全级半导体输出，每周期 watchdog 校验自身驱动级，短路时自动关断上报故障，符合 SIL 3 要求的 fault tolerance。
对安全仪表系统(SIS)工程师和采购的价值：一是与 X-DO2400 针脚及背板兼容，HIMax 机架热插拔更换（先确认安全输出已被 MFT 或强制 OFF），SILworX 工程一般无需改 I/O 映射，停机窗口压到 10 分钟内；二是国内 HIMA 授权分销商常有测过库存，原厂新订交期 6–12 周且部分区域 Legacy 通告，抢修不建议赌原厂现货。提醒两点——① 现场负载电源须独立 24VDC 且容量≥总负载+30%裕度，模块本身不由背板供负载侧；② 感性负载务必并续流二极管（HIMA App Note 推荐 1N4007 类或 TVS），否则反复短路保护可能损输出级。
替换与升级建议
✅ 直接替换
- HIMA X-DO2400（985210201/202）→ X-（985210203）可直接插同 HIMax/HIMatrix I/O 槽替换，电气兼容，SILworX/HIMax 固件 ≥ V2.x 通常无需改 I/O 组态，建议做通道强制/释放测试确认动作正常后恢复安全逻辑。
- 同功能不同批次 X-（微后缀差异）→ 完全互换，仅生产批次/Conformal Coating 微调。
⚠️ 软件兼容（需改配置/增硬件）
- HIMA F3-DO-16-…（HIMatrix 早期 F30/F35 系列 DO）→ 物理插槽不同（F3系列窄模块），X- 专为 HIMax 机架设计，不能在 F3 机架插；反向 F3-DO 也不能替 X-。若系统是 HIMatrix F35xx 机架需买对应 F3 系列 DO 模块。
- 非安全普通 DO 卡（如 S800 DO810、AB ControlLogix DO）→ 功能不具 SIL 认证及安全表决诊断，严禁替安全停机回路 DO，只能用在本体非安全辅助回路。
❌ 硬件不兼容
- Triconex / ABB AC800M S800 I/O / Schneider Modicon 安全 DO → 背板、总线、安全协议全不同，不可混插。
- 若 HIMax 机架无 CPU（F8621A/F8627x 等）、电源模块（F861x）、安全总线终端电阻，仅凭 X- 无法独立运行或测试。
常见问题解答 (FAQ)
Q1：这模块能直接换我柜里 X-DO2400 吗？用改 SILworX 工程吗？
A：物理上直接插 HIMax I/O 槽替换。SILworX 里打开原工程→Update Hardware→重下载，I/O 地址映射不变基本不用改逻辑。安全起见先让安全逻辑 MFT（或强制所有 DO OFF）→换模块→逐个通道强制确认现场负载动作正常→恢复自动。若老工程报”Incompatible HW”查 HIMax 机架固件版本是否过旧（建议 ≥ V2.5x）。
Q2：输出带电磁阀要加什么东西吗？
A：感性负载（电磁阀、气动切断阀线圈、接触器）必须并联续流二极管（推荐 1N4007 或 TVS 管 24–36V），反向电压 ≥ 负载电源峰值。若不并，关断时感应电势可能触发模块短路保护或加速老化。HIMA App Note 建议二极管尽量靠近负载侧接。
Q3：是全新原装德国产吗？有 SIL 证书和 COC 吗？
A：我方可供全新原装渠道货或经通道短路/断路/负载驱动全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），可提供 HIMA SIL 3 Certificate 扫描件及 COC。
