描述
产品详情

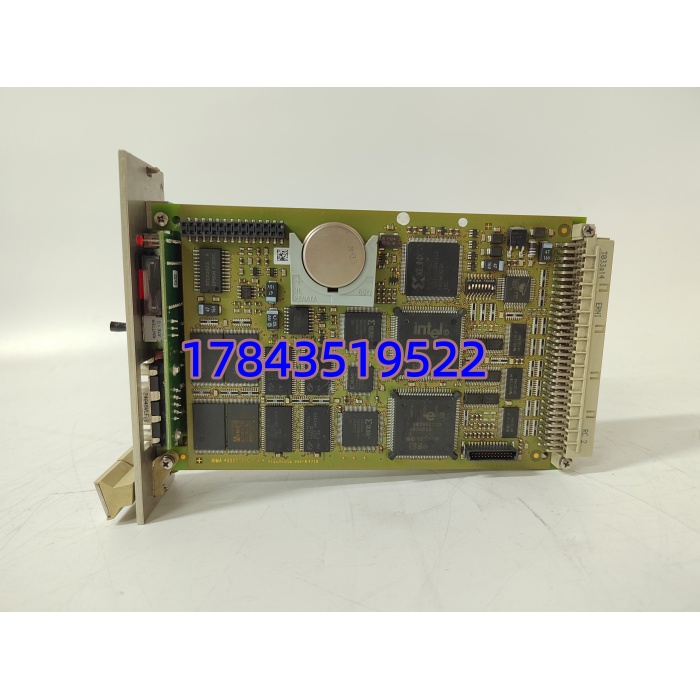

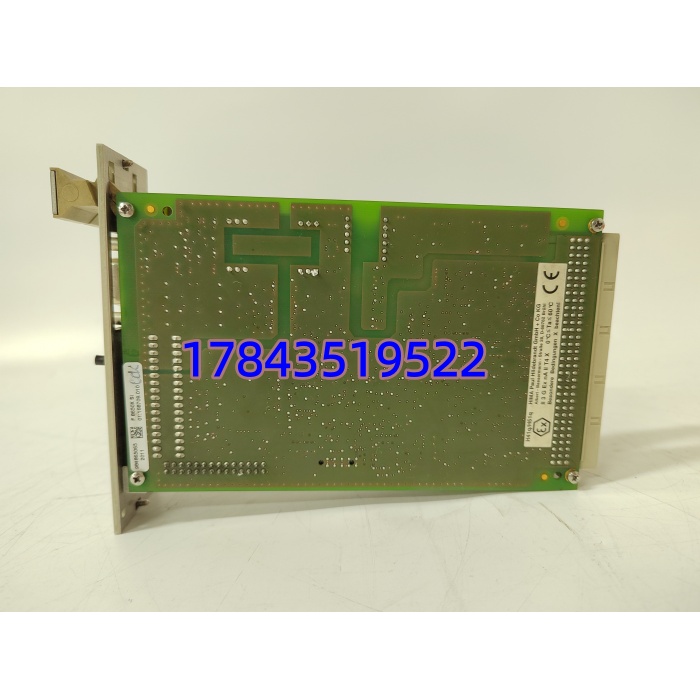

· 型号：F8650X（984865065）
· 品牌：HIMA（Paul Hildebrandt GmbH，德国）
· 系列：HIMAx / HIQuad X Programmable Electronic Safety System (PES) — F8000 Series CPU Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | HIMA F8650X Central Processing Unit Module for HIMAx / HIQuad X SIS (Order No. 984865065) |
| 制造商 | HIMA Paul Hildebrandt GmbH |
| 物料号 | 984865065（984865066 为带预装特定 OS 版本的变体，功能兼容） |
| 适用系统 | HIMA HIMAx、HIQuad X（亦部分兼容 H51q-MS/-HS/-HRS 经配置），编程软件 SILworX |
| 处理器 | 双 Intel 386EX 32-bit 微处理器，时钟同步 25 MHz，1oo2D 比较架构 |
| 内存—每 CPU | 1 MB Flash-EPROM（OS）+ 1 MB Flash-EPROM（用户安全程序）+ 1 MB SRAM（数据） |
| 后备电池 | 板载锂电池（典型保持用户程序/RTC ≥5 年 @20℃；更换周期建议 3–5 年） |
| 通信接口 | 2× RS485 电气隔离（用于 PADT 编程或连 F8627X 以太网模块）；SafeEthernet 需配 F8627X |

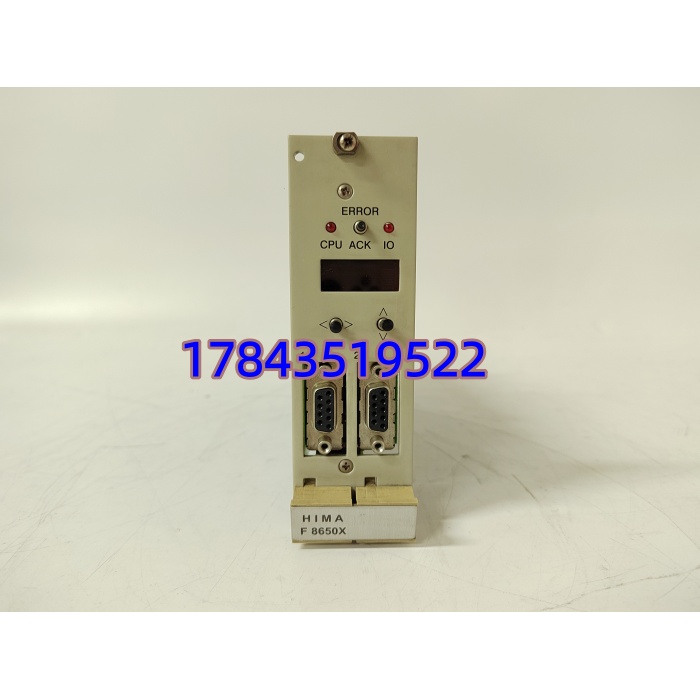

| 诊断显示 | 前面板 4 位字母数字矩阵屏 + RUN / ERR / WD / I/O 等多色 LED |
| 安全看门狗 | 24V 安全 WD 输出，最大负载 500 mA，短路保护 |
| 安全等级 | SIL 3 按 IEC 61508 / IEC 61511；TÜV / ATEX / IECEx 认证 |
| 供电方式 | 由 HIMAx 机架背板供给 5 V DC（典型 2 A，≈10 W），机架需配冗余 DSSR 电源 |
| 安装形式 | HIMAx 机架 Slot 1（主 CPU 槽），支持热插拔（冗余配置下），8 SU 宽度欧洲卡标准 |
| 工作温度 | -20℃ ～ +60℃，存储 -40℃ ～ +85℃，湿度 5–95% RH 无凝露 |
| 物理尺寸/重量 | 约 128×165×130 mm（Eurocard 8TE），重 ≈0.35–0.4 kg |
| 生命周期状态 | HIMAx 平台 Active-Mature；原厂进口交期波动 8–20 周，渠道有全新原装/NOS |
产品介绍
炼化厂 ESD 系统做 HAZOP 复审时碰过一回——HIMAx 架冗余对里 A 系 CPU 报”CPU DIFF”后自动切 B 系运行（设计正确），但维护工复位时没先清报警直接拔 A 系 F8650X 热插拔，结果背板 5V 瞬时跌落把 B 系也带歪触发单元 ESD 跳车。教训不是模块不好，而是SIS 的 CPU 是整套装置安全联锁的”大脑”——它挂了你没有冗余或备件，装置直接按 fail-safe 进入 ESD 模式。这卡本身平均无故障时间长（双 CPU 交叉校验 + 全自检），真正风险是意外物理损伤（运输静电、柜内进水）或电池耗尽导致程序丢失——后者每年点检就能发现。
严格来说 F8650X 984865065 与 984865066 固件预装版本可能有差，但硬件互换；SILworX 项目下载时会自动匹配 OS 版本要求你确认——只要项目文件备份完整换完 Download 即可。按 ABC 分 A 类关键件，建议按 SIS 控制站数 N（通常 1 对冗余 = 2 块为 1 站）备 N+1 跨站互备，最低冷备 1 件。若贵司有多个独立 SIS 节点可考虑各备 1 件避免版本参差争议。
应用场景与库存策略
SIS（ESD/F&G/HIPPS/BMS）里 F8650X 是唯一逻辑解算器——它故障且无冗余或冗余也挂，全站安全点按 fail-safe 输出（通常触发 ESD 或旁路转手动）。而 HIMAx CPU 进口交期长、原厂偶有 OS 版本匹配要求，紧急调不到是新项目常见痛点。
- 炼化/海上平台 ESD 系统（HIMAx 架构，1oo2D 冗余 CPU 对）—每 SIS 节点 1 对 F8650X → 非它不可因 H51q(HIMatrix) CPU 不兼容 HIMAx 机架 → 建议按 SIS 节点数 N 备 N+1 件冷备（最低 1 件），冗余架构跨站可共用但需确认 OS 版本兼容。
- 电厂 BMS / HIPPS（单 CPU 1oo1D 配置）—无冗余更危险 → 此类节点建议单独备 1 件不能依赖跨站借用。
- 老线 H51q→HIMAx 迁移过渡期—若原系统还跑 H51q(F8650E/F8650) 注意 不向下完全兼容 H51q 机架背板，升级要整架 → 老装置延寿只买对应平台 CPU 勿混订。
- 防呆： 必须插 HIMAx 机架 Slot 1（最左），插错槽位机架不启动；新件到货先核对背面电池座有无漏液痕迹（NOS 放置超 5 年电池可能失效），上电后用 SILworX 读电池状态。
真实案例：中东某炼厂合资项目四套独立 ESD 节点全 HIMAx（各 1oo2D 冗余对）。第五年台风季库房遭水浸泡坏一台闲置备件 CPU——当时按”降本”只备了 1 块全厂共用。恰逢 A 系 CPU 电池耗尽报警需更换（计划窗口已批），拔旧插新发现 NOS 电池 dead 且 SILworX 下载时报 OS 版本低于项目最低要求（老 NOS 库存 OS 未升级），临时从运行 B 系借 CPU 先升级 OS 再克隆——折腾 4 小时险些超维护窗口。事后他们按建议：a) 每 SIS 节点按 N+1 分开备（四节点备两块不同 OS 版或统一升到同版） b) 备件入库测电池电压并贴有效期标签 c) SILworX 项目文件半年增量备份至离线介质。
