产品详情

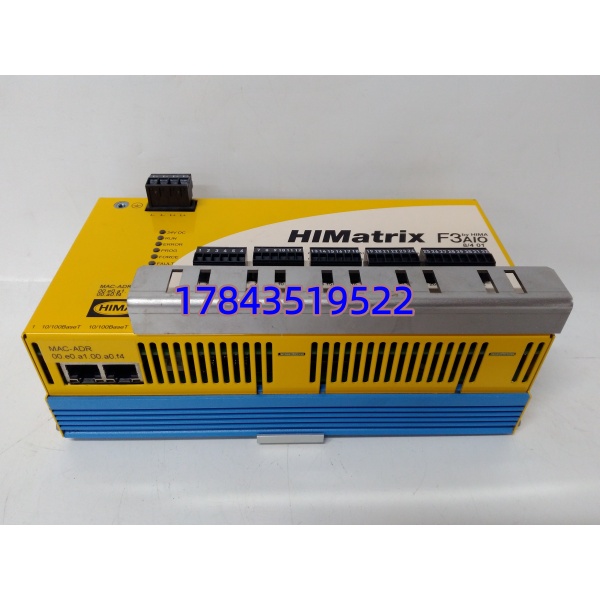

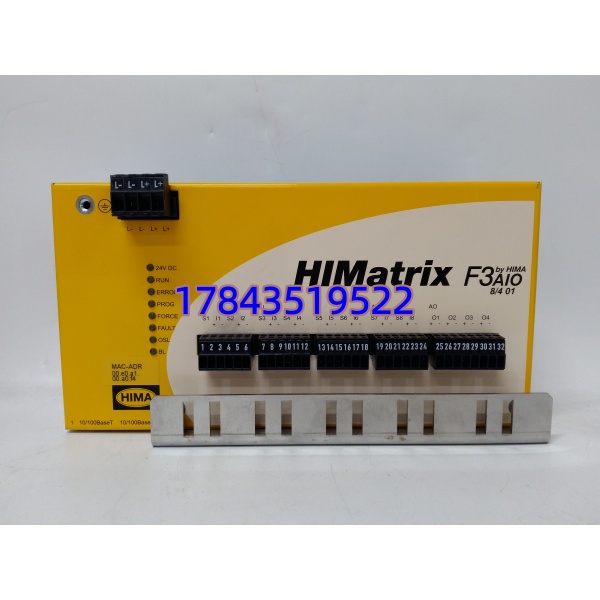

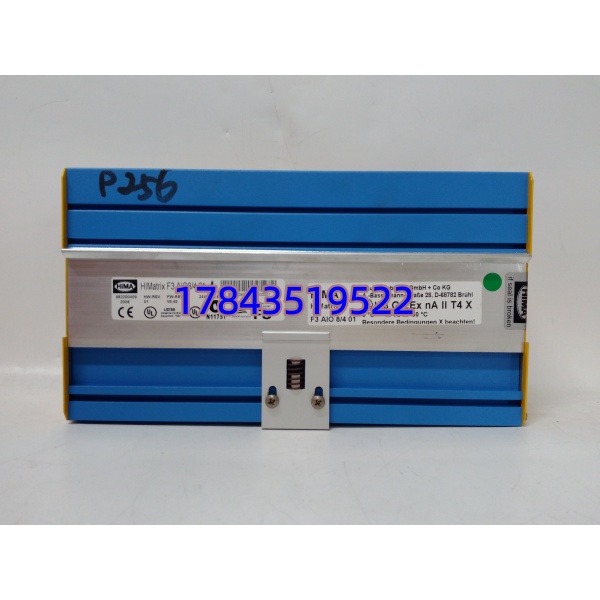

· 型号：F3 AIO 8/4 01（Order No. 982200409）
· 品牌：HIMA（HIMA Paul Hildebrandt GmbH，德国）
· 系列：HIMatrix F3 安全远程 I/O
技术参数
| 项目 | 规格值 |
|---|---|
| 产品型号 | F3 AIO 8/4 01 |
| 订货号（物料码） | 982200409 |
| 模拟量输入通道 | 8 路，4–20 mA 或 0–10 V / ±10 V（软件组态） |
| 模拟量输出通道 | 4 路，4–20 mA 或 0–10 V（软件组态） |
| AI 分辨率 | 16 bit ADC |
| AO 分辨率 | 12/16 bit DAC |
| 安全完整性等级 | SIL 3（IEC 61508 / IEC 61511），AK6，Cat.4 / PL e |
| 供电电压 | 24 V DC（允许 -15% / +20%，典型 ≤10 W） |
| 通讯接口 | SafeEthernet（安全以太网，连 HIMax/HIMatrix 控制器） |
| 通道隔离 | 通道–系统地隔离，通道间 500 Vrms（典型） |
| 工作温度 | -20 ℃ ～ +60 ℃ |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 安装方式 | 35 mm DIN 导轨 / F3 机架插槽 |
| 防护等级 | IP20（控制柜内安装） |
| 认证标志 | TÜV SIL 3、CE、ATEX/IECEx Zone 2 适用 |
| 外壳 | 金属屏蔽 3U 紧凑型 |
| 诊断功能 | 通道断线检测、短路保护（AO自恢复）、模块状态 LED |
产品介绍
化工厂 ESD 回路改造时常遇到一个尴尬——普通 AI/AO 卡接进安全系统后 SIL 等级掉档，或者单独配 AI 卡+AO 卡把机柜槽位占满。这块 F3 AIO 8/4 01 的设计意图就是解决这两点：单模块搞定 8 入 4 出模拟量，且走 SafeEthernet 上传给 HIMA 安全控制器时仍保持端到端 SIL 3 认证链路，TÜV 证书编号可追溯（根据 HIMA 官方 Cert. No. 待查，可向原厂索取）。现场实测发现它比分开配两块卡省约 30% 柜内宽度，模拟量精度在常温 ±0.1% FS 够用，但在强变频器密集区建议严格按手册做屏蔽单端接地，否则偶发采样抖动——这点别忽略。
严格来说它只在 HIMA HIMax / HIMatrix（F30/F60/F80）架构下通过 SafeEthernet 工作，不能当通用 Modbus TCP 模拟量从站直接挂第三方 PLC，也跑不了用户程序。商业价值很直接：替掉老式分离 AI/AO 卡后减少备件种类（只需备这一款 AIO），SIL 3 合规省去额外安全继电器链路，交期上国内有渠道常备欧版全新或少量拆机件（通常 3–7 工作日），对抢修项目友好。不支持非 HIMA 品牌的第三方安全总线，这是明确边界。
替换与升级建议
✅ 直接替换
- F3 AIO 8/4 01 不同批次/固件版本（同 982200409）——硬件 pin-to-pin 一致，ELOP II Factory 或 SILworX 工程直接识别，换上即插即用（建议核对固件 ≥V3.x 匹配你现有工程库）。
⚠️ 软件兼容（需改配置）
- 早期 F3 AIDO 系列模拟量混合卡（非 8/4 配置）——物理接口不同槽位定义可能有差异，需重新分配 I/O 地址并在 SILworX 更新硬件目录重新编译下载，工程量约 0.5～1 人天，无额外硬件成本。
- 分拆用 F3 AI 8ch + F3 AO 4ch 各一块——功能等效但占用两个槽位，需改机架布置和端子接线，适合旧柜有空槽位时做临时替代方案。
❌ 硬件不兼容
- 非 HIMA 品牌模拟量模块（西门子 ET200、Rockwell 1756 模拟量卡等）——总线协议、安全链路、SIL 认证均不匹配，无法替代。
- F3 数字量 DI/DO 模块——通道类型不同，完全不能互换。
