描述
产品详情

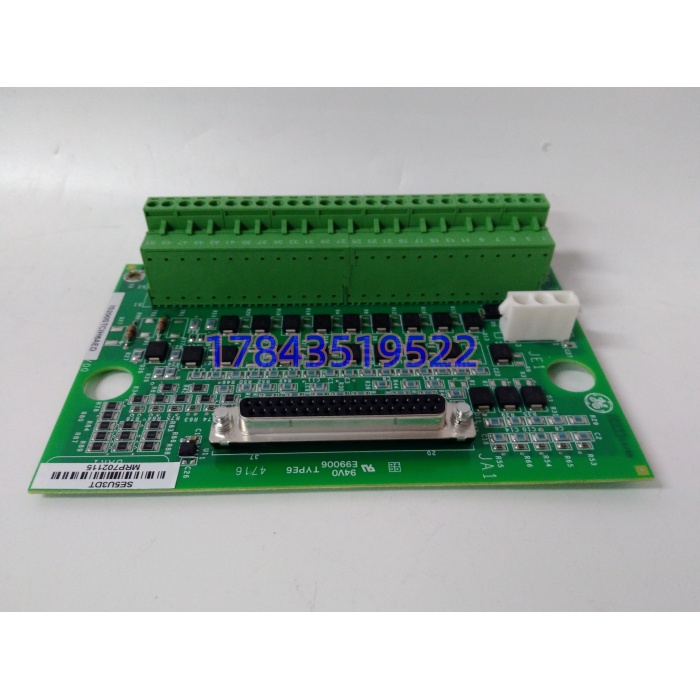

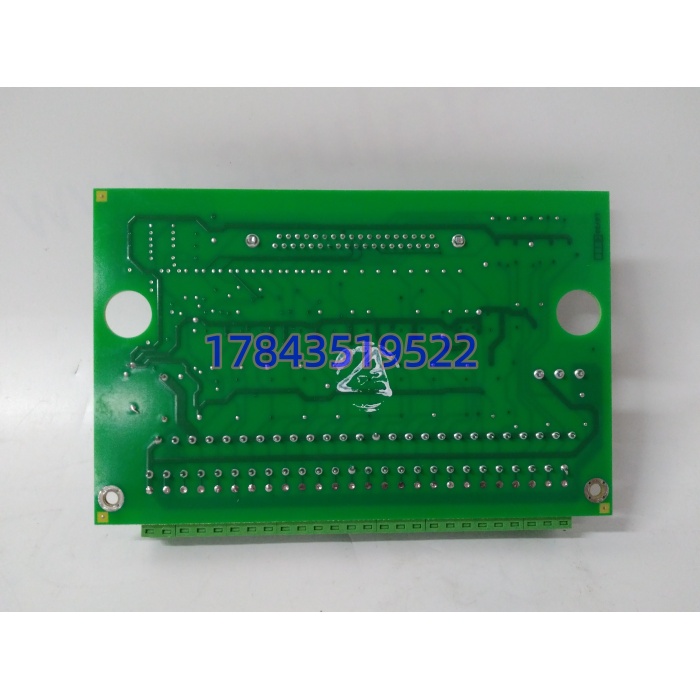

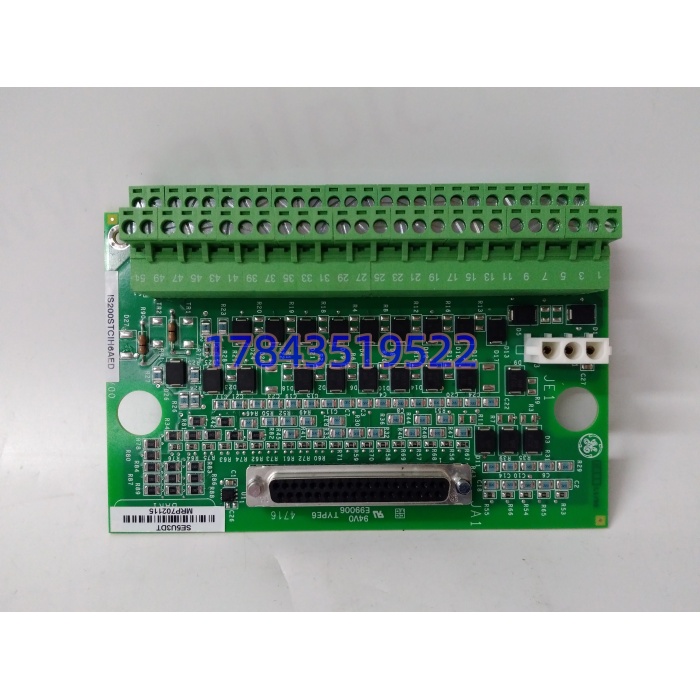

· 型号：IS200STCIH6AED（STCIH6AED）
· 品牌：GE（GE Vernova）
· 系列：Mark VI / Mark VIe STCI 接触输入终端板
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品定位 | Mark VI/VME 机架开关量输入终端板 | 配 TBCI/TCIS I/O 处理器使用，不独立运算 |
| 功能缩写 | STCI = Static Contact Input（静态接点输入） | H6AED：H6 基版 + AED 三级修订 |
| 端子配置 | 52 点端子排（TB1：1–51 奇数顶排；TB2：2–52 偶数底排） | 支持 12–22 AWG 现场线 |
| 信号类型 | 24 VDC 干接点（机械触点），支持 Sink 或 Sourcing 组态 | 无源触点，板载供 24 V 检测电流 |
| 输入电流 | 典型 4–6 mA @ 24 V（每通道） | 52 路全开约 260 mA，现场 24 V 源需 ≥0.5 A/板 |
| 响应时间 | 典型 10 ms（含板载 RC 滤波），可组态去抖 5–50 ms | 急停回路够用，别拿去替高速计数 |
| 隔离 | 通道-通道 / 通道-背板 ≥1500 V AC RMS，1 min | 抗燃机点火脉冲干扰 |
| 滤波 | 板载 RC 低通（约 1 kHz 转折）+ 软件去抖 | 防触点弹跳和 EMI 误触 |
| 连接器 | 1×37-pin D-sub 母头（IDC 型）→ VME I/O 卡 | 配螺丝锁，防振动松脱 |
| 指示 | 每通道对应 I/O 处理器上状态 LED（板上无独立 LED） | 需看 TBCI/TCIS 卡面灯 |
| 跳线/配置 | 少量板载跳线（Sink/Sourcing 选择，依修订版） | 多数配置由 I/O 处理器软件决定 |
| 供电 | 现场侧 24 VDC（外供，板不产电）；背板 5 VDC 逻辑侧 | 两路隔离 |
| 安装 | 柜门或机架外侧 DIN 导轨 / 4×螺丝固定 | 面板尺寸约 12×6 in |
| 环境 | -30～+65 ℃ 工作，-40～+85 ℃ 存储，5–95% RH 无凝露 | 工业涂层（AED 版） |
| 防护 | IP20（板体），装柜内 | 端子侧裸露，接线时断电 |
| 尺寸/重量 | 约 305×152×38 mm / 0.7 kg | 含端子排 |
| 生命周期 | Mark VI 平台已停产，STCI 流通以库存新品/翻新/拆机为主 | Mark VIe 新项目用 IS220 系列替代 |
| 手册 | GEH-6421（Mark VI I/O Packs & Terminal Boards） | 以 GE Vernova 存档为准 |
产品介绍
从维护者视角切：Mark VI 柜门上那排贴着”STCIH6AED”标签的端子板，是最容易被当成”普通接线排”忽视的东西。现场实测发现，某 9E 燃机夜班 Mark VI 报”Fuel Stroke Reference Lost”（燃料行程参考丢失），查 TBCI I/O 处理器通道状态全灰，但现场限位开关 LSL-21（燃料阀全关位）明明是闭合的。最后拆柜门发现 STCIH6AED 上 TB1 第 17 点螺丝扭矩不足，接触电阻在 -15 ℃ 冷态下从 0.1 Ω 漂到 8 Ω，24 V 检测电流跌到 1.8 mA，I/O 处理器判为”触点断开”——故障不在处理器，在端子板的物理接触上。严格来说它只在做一件事：把现场的机械接点”干净地”搬到 I/O 处理器面前，但正是这种”透明性”让它成为最隐蔽的故障源。
这块板在备件账上归 B 类偏 A——单路 DI 丢了不会像轴振探头那样秒跳机，但阀门全关/全开限位、急停按钮、润滑油压低联锁这些”安全边界信号”全靠它进门。按 ABC 法建议：单台燃机 Mark VI 柜按 STCI 装机量 1:1 冷备（通常 3–5 块），且必须同修订版本（H6AED 别拿 H6ABC 硬替）。生命周期上 Mark VI 已停产多年，STCIH6AED 全网存量持续萎缩，Last-time-buy 窗口关了，现在的策略是”库存收敛+同修订成对囤+大修端子全检扭矩”，不是赌原厂复产。
应用场景与库存策略
开关量输入板故障的表象很阴：不是报警，而是”阀门明明关到位了 DCS 还显示开””急停按了系统没反应但灯是亮的”。原厂新件基本无望，库存新品/翻新件调货 2–6 周，拆机件当天发但端子氧化和螺丝滑牙是隐形坑。
- 9FA/9E 燃机 Mark VI 柜：燃料阀/IGV 全开全关限位 + 润滑油压低 + 急停按钮 → 非它不可（TBCI 绑定 STCI 端子映射）→ 按柜内 STCI 数量 1:1 冷备，大修必拆检端子紧固力矩。
- 蒸汽轮机 Mark VIe：主汽门/再热门限位 + ETS 跳闸接点 → 老线 STCIH6AED 端子排螺丝滑牙率高 → 建议供应商 VMI 代管 1 块，按领用结算；大修必做全通道通断测试。
- 多机组共用备件池：全厂统一 IS200STCIH6AED 物料码，但按”Mark VI 组 / Mark VIe 组”分桶，别混——虽然物理接口相似，但 I/O 处理器（TBCI vs TCIS）和组态软件映射不同。
- 备件采购避坑：渠道常把 IS200STCIH6ABC（老修订）当 H6AED 卖 → 订货单写全”IS200STCIH6AED”，收货核对板角激光印和涂层（AED 为工业涂层，非普通 PCB 绿油）；拆机件必须要求”端子排无氧化+螺丝无滑牙+52 路全导通测试”。
- 极端环境：北方电厂冬季 -30 ℃ 冷态启动 → STCI 端子铜导线收缩导致螺丝扭矩衰减 → 冷态启动前必查关键限位对应端子扭矩，别等开机时限位信号丢失。
真实案例：内蒙古某煤化工自备电厂 #3 机（9E 燃机，Mark VI），寒冬 -28 ℃ 夜班冷态启动，燃料阀 LSL-21（全关限位）信号丢失，Mark VI 报”Fuel valve full close feedback lost”，启动顺控卡在 Step 17 无法进点火。仪表班查现场限位开关触点闭合正常、万用表量通断 OK，但 TBCI 通道显示”0″。拆柜门发现 STCIH6AED 上 TB1-17 端子螺丝扭矩不足（原施工 0.4 N·m，规范 0.8–1.0 N·m），-28 ℃ 下铜导线收缩，接触电阻从 0.1 Ω 飙到 12 Ω，24 V 检测电流跌到 1.2 mA，I/O 处理器判为断开。备件柜里那块是渠道标”STCIH6 通用”的拆机件，端子排第 9 点螺丝滑牙（内六角拧圆了），换上去后第 9 点（润滑油压低限位）通断不稳。后来从 #1 机借一块同修订 H6AED 跨机闪送，用扭矩扳手按 0.9 N·m 全检 52 个端子后恢复，冷态启动成功。事后该厂把 STCI 从”接线附件”提级 B 类偏 A，大修强制”端子全检扭矩+52 路全导通测试”，并按 6 周交期倒推重订货点。
