描述
产品详情

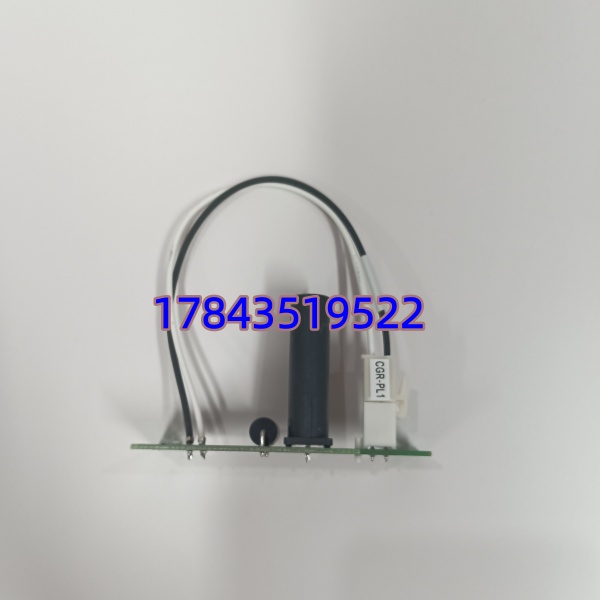

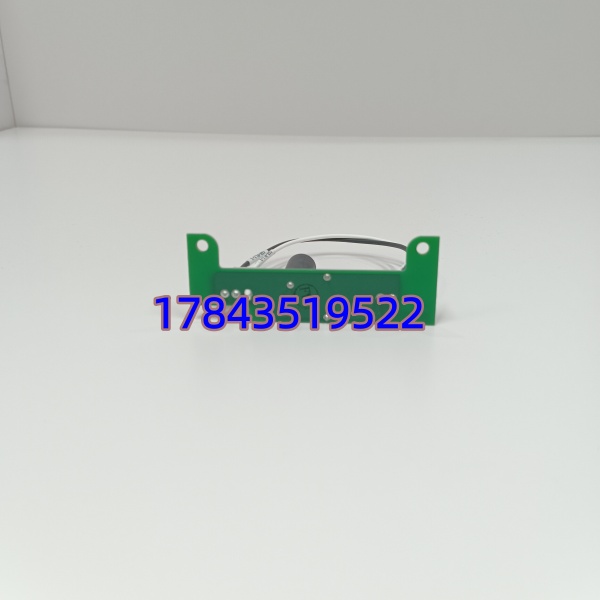

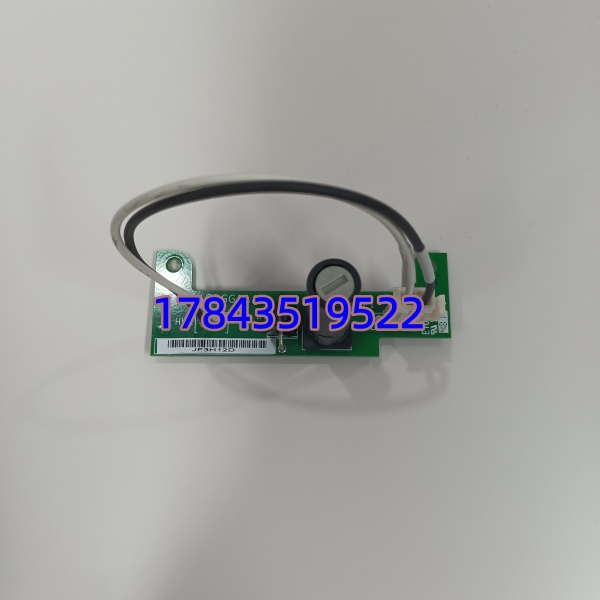

· 型号：IS200AEPGG1AAA
· 品牌：GE Vernova / GE Energy (Speedtronic™ Mark VI)
· 系列：Mark VI — AEPA (Analog Expansion Termination Board, Rev G, No Conformal Coating)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 / GE Catalog | IS200AEPGG1AAA（AEPA Termination Board, G-rev, Std version无三防漆；”AAA”=Board Type/Modifier Code，严格来说不同末三位代表Coating/Connector变体，物理兼容但认证范围微差） |
| 适用系统 | GE Mark VI Turbine Control System，配合 TCQA / TCQC Controller 及 IS215AEPCH1 (Analog Expansion Board in rack) 使用——不独立工作，须有对应AEPCH扩展卡及电缆 |
| 板类型 | 现场端子板(Termination Board) — 提供模拟信号现场接线螺钉端子及RC滤波/屏蔽接地 |
| 接线容量 | 24 × 螺钉端子（接受 12～24 AWG），构成 12 对差分输入或输出（依AEPCH配置为AI扩展或AO扩展） |
| 配套扩展卡 | IS215AEPCH1 (Analog Expansion Board, 插Mark VI TCQA/TCQC I/O Slot)，通过 50-pin ribbon cable (IC694CBL…/专用AEP Ext Cable) 连接 AEPA |
| 信号类型支持 | ±10V / 0–20mA / 4–20mA（依AEPCH跳线及Controller AI Block配置），TC热电偶需经TCTA->TCQA路径而非AEPA |
| 输入阻抗 / 负载 | 电压模式高阻抗(>1MΩ)；电流模式 250Ω shunt（板上）；AO模式驱动能力依AEPCH输出级 |
| 滤波 | 板上RC低通(~几Hz～几十Hz依设计)，配合Mark VI软件数字滤波 |
| 隔离 | 现场接线-控制器背板光隔离（隔离点在AEPCH及TCQA侧，AEPA本身为无源端子+调理网络） |
| 状态指示 | 无LED（纯端子板）；诊断通过Mark VIe/Mark VI HMI Diagnostic Pages查看AEPCH状态 |
| 电缆要求 | 专用Mark VI AEP Extension Ribbon Cable（50-conductor shielded，最长建议≤3m/10ft，依GE IOM说明） |
| 安装方式 | 底板螺钉固定或 35mm DIN导轨（需适配器），通常安装于Mark VI I/O柜内靠近TCQA/TCQC机架旁 |
| 工作温度 | -30℃ ～ +65℃（工业级；无Conformal Coating版避免高湿盐雾直曝） |
| 湿度 / 污染等级 | 5%～95% RH 非凝露；Conformal Coated版本(如IS200AEPGG1B*系列)适用于ISA-S71.04 G3 |
| 尺寸(approx) | 约 178×127×25 mm（PCB带端子）；≈0.25kg |
| 认证 / 标准 | CE / UL 508 / CSA / IEC 61010-1 |
| 备注 | 板上含ID Chip（出厂编程Board ID / Serial），Controller通过AEPCH读取以校验Termination Board类型——二手板若ID Chip损坏或空白会报”Wrong TB Type” |
产品介绍
在某9FA燃机控制柜改造碰过——Mark VI的TCQA槽扩展了IS215AEPCH1想多采12路辅助模拟量（本体润滑油温、轴承振动补偿信号），结果柜内只装了AEPA端子板没带50pin电缆，现场等两天急件。IS200AEPGG1AAA就是Mark VI系统的模拟量扩展端子板，一头接现场屏蔽双绞线进螺钉端子，另一头通过扁平电缆连机架内AEPCH1扩展卡，把控制器多路复用的模拟总线解成物理接线点。(严格来说它本身不”处理”信号——调理RC和Shunt电阻在板上，真正A/D或D/A在AEPCH1及TCQA里；买的时候极易漏订IS215AEPCH1扩展卡或专用50pin电缆，三者是一套，只买端子板回来用不了。)
从库存经理视角：Mark VI (IS200/IS215系列) 全面进入GE Legacy Phase-out，全新原厂交期极长或仅Service Agreement分配，AEPA端子板二手撤旧极多。它属C类慢流动低值件但缺了会卡扩展AI/AO通道投用——建议按每个已配置AEPCH1扩展槽N+1冷备（全厂共用池），重点核验ID Chip可读且端子无烧蚀。TCO考量：端子板本身几百元，但若它是新增测点投用的最后一截物理连接，缺它拖停一个改造节点验收。请以GE Vernova Gas Power Product Lifecycle Notice确认EOL。
应用场景与库存策略
AEPA故障多表现为某组差分通道开路（端子氧化/松动）或ID Chip读出错致Controller报”Termination Board Mismatch —— AEPCH Configured for AEPA found Unknown TB”。不影响主保护逻辑但扩展模拟量（辅机温度/振动补偿/化学取样）会丢失，有些装置把这些点引去SOE或M&D系统做趋势，丢了难以及时发现缓变劣化。
- 燃气/蒸汽轮机 Mark VI控制柜 — 扩展采集本体/辅机辅助温度补偿、润滑油分析取样、发电机氢温等模拟量。建议按在线已配置AEPCH1槽数N+1备冷件（全厂共用池≥1），注意区分有无Conformal Coating需求（沿海/化工厂选 coated版 IS200AEPGG1Bxx 兼容替代无涂层版通常OK但反向不推荐）。
- 新建改造追加AI/AO点 — 若计划用AEPA扩点须同步采购IS215AEPCH1扩展卡+50pin电缆+IS200AEPGG1AAA端子板——缺一不可，建议在BOQ里单列三者成套。
- 库存策略 — ABC分类归C类（低值慢流动），Safety Stock=全厂在线AEPCH槽数向上取整取N+1最小值≥1，ROP在≤1件触发。二手核验：①GE原厂铭牌/ID Chip位置印字清晰 ②端子无烧蚀扭矩正常 ③上机（连AEPCH1）Controller Diagnostic读TB Type = AEPA无Error。
- 生命周期动作 — 关注GE Vernova PCN，若EOL按
在线AEPCH配置槽数×剩余服役年×1.1LTB囤端子板+配套电缆+AEPCH1卡（成套）；新项目评估Mark VIe IONet直接采AI不依赖AEPA。
真实案例：西北某燃机电厂Mark VI系统早年扩了两组AEPA采闭式冷却水进出口温差及空压机IGV反馈补偿信号。运行五年后某次大修端子紧固时发现其中一块IS200AEPGG1AAA第7-8端子（对应一路过冷器出口温度4–20mA）螺钉滑牙无法锁紧，临时跨线绑扎凑合。库房有备件但买时只订了板没核对版本——到货是IS200AEPGG1ABA（涂层版），插上ID Chip读正常Controller未报错（涂层版向下兼容无涂层应用），换上后正常。那次后他们把”Mark VI Termination Board备件必须含ID Chip可读且与现网Coating等级同级或更优”写进备件规范，并规定AEPA//电缆三人成组请购不许拆分漏项。
