产品深度介绍

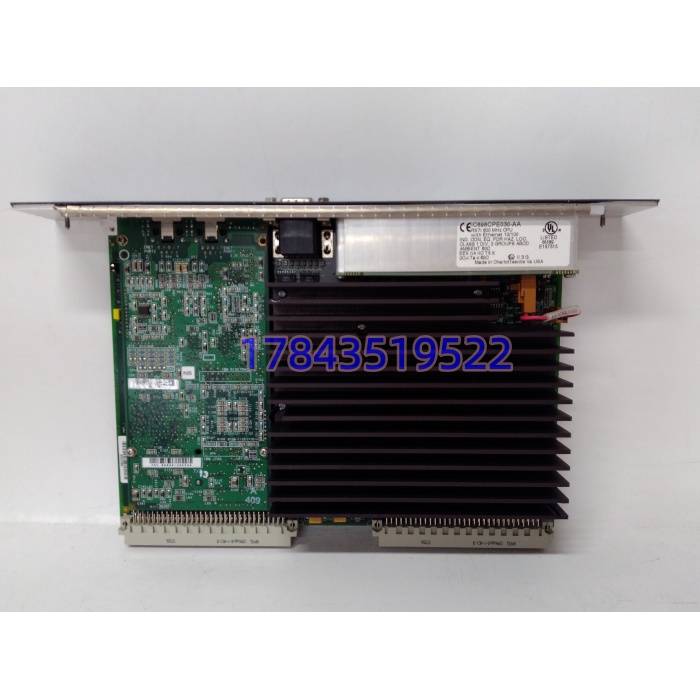

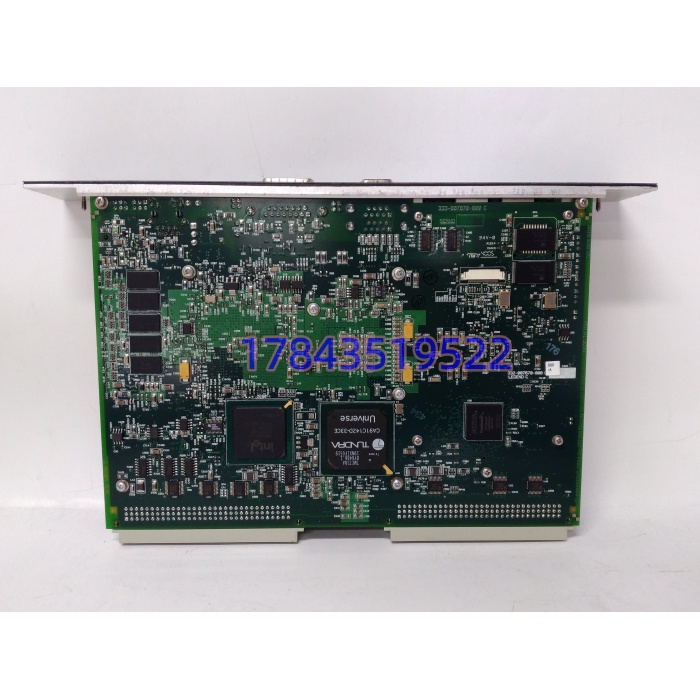

水处理厂加药间 PLC 主站跑着跑着每周日 3 点死机，查了半年发现是普通 x86 工业 PC 在周末批处理任务抢 CPU 导致控制周期抖动——这种时候换的就是 IC698CPE030。它不是办公电脑，是 GE 在 RX7i 里做的 Pentium-M 架构实时控制器：600MHz 主频跑 VxWorks 或 GE 私有 RTOS，布尔指令 0.069ms/K，64MB 电池备份 RAM 存运行时变量、64MB Flash 固化应用程序和配方，板载双 10/100M 以太网原生跑 EGD（Ethernet Global Data）和 Modbus TCP，RS-232/485 留着接老 HMI。RX7i 机箱背板是 VME64，向下兼容 90-70 系列 I/O 模块，老电厂技改时 90-70 的 AI/DI 卡不用换，只把 CPU 从 90-70 的 786 升到 IC698CPE030 就能上以太网和 PID 多回路。GE 在 2020 年左右把 RX7i 列 Mature，替代指 RX3i 或 CPL410，但 RX7i 机箱存量巨大，同型号换上去 Machine Edition 读内存卡配置自动继承，不用重编译。
采购价值一句话：它贵在”Pentium-M 的确定性实时”。Windows CE 或 Linux 工控机做 PID 多回路时受系统调度抖动影响，最坏延迟能到 50ms；IC698CPE030 的 RTOS 是硬实时，控制周期抖动 <100μs，水处理加药 PID、燃机排气温度控制这类对时序敏感的应用里这就是”不超调”和”天天超调”的分界线。我们拆机件入库筛选用 RX7i 原厂机箱+IC698PSA 电源+IC698CHS009 背板搭台，Machine Edition 下装标准 PID 例程（8 回路串级），示波器掐 AO 输出刷新间隔（实测 10-20ms 稳定），双以太网 EGD 广播 24 小时零丢包，拔电池测 RAM 保持（典型 5 年+），早期失效筛出率约 2.5%。比 GE 原厂停售后走 RX3i 整柜替换（机箱背板全换连施工带停机七位数）省下的不是采购差价，是老装置”不动 I/O 底盘只换 CPU”的窗口期红利。
关键技术工艺规格
| 参数项 | 典型值/说明 |
|---|---|
| 产品类别 | RX7i PACSystems 中央处理器模块（CPU） |
| 部件号 | IC698CPE030（CPE=Central Processing Engine；030=600MHz/64MB 档，另有 040=1.8GHz/96MB 等） |
| 处理器 | Intel Pentium-M 600MHz（Banias 核心，车载级宽温），32KB L1 / 1MB L2 |
| 内存 | 64MB SDRAM（电池备份，存运行时变量/数据表）；64MB Flash（非易失，存 OS+应用程序+配方） |
| 数据保持 | 板载 3.6V 锂包（典型 BR2/3A 或等同），保持时间 5-10 年，低电压 LED 报警 |
| 布尔速度 | 0.069ms / 1K 指令（典型），浮点运算依程序规模 |
| 控制容量 | 最大 32K 离散 I/O 点 + 32K 模拟 I/O 点（依机箱配置） |
| 通信接口 | 2×10/100Base-T 以太网（RJ45，支持 EGD / Modbus TCP / SRTP / SNMP）；1×RS-232（DCE）；1×RS-485（DTE）；1×RS-232 调试口 |
| 协议栈 | EGD、Modbus TCP/RTU、SRTP、Profibus DP（经模块）、DeviceNet（经模块） |
| 背板总线 | VME64（RX7i 机箱 IC698CHS009 等），与 90-70 系列 I/O 卡向下兼容 |
| 冗余方式 | 支持 CPU 冗余对（双 IC698CPE030），单 CPU 故障无扰切换，程序/数据自动同步 |
| 编程环境 | GE Proficy Machine Edition（ME）5.x/6.x/7.x，IEC 61131-3 全语言 |
| 供电 | 背板 5VDC（典型 2.5A）+ 3.3VDC，由 IC698PSA 电源模块供；无外接 24V 端子 |
| 热插拔 | RX7i 运行下不支持带电插拔 CPU（会触发冗余切换或停机），需切备机或下电更换 |

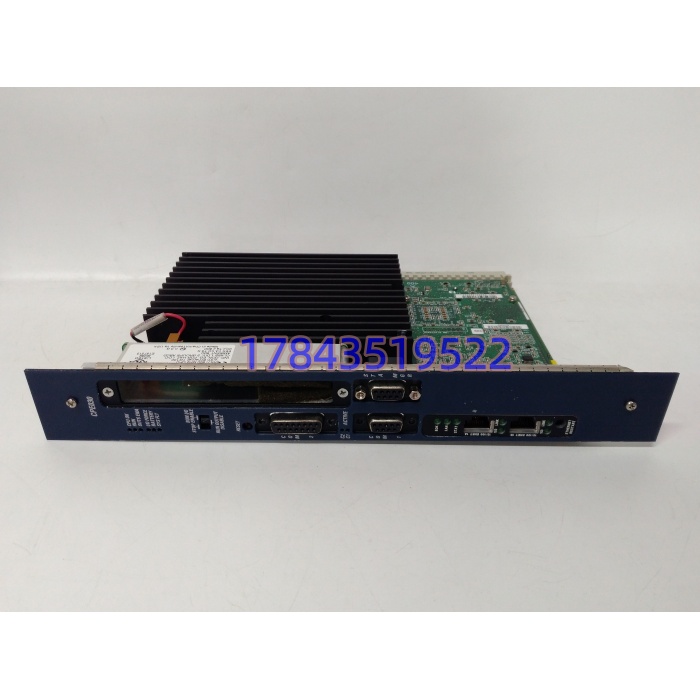

| 诊断 | 前面板 LED：OK/RUN/ENET1/ENET2/RS232/RS485/BAT；内部 watchdog 覆盖 CPU/内存/通信 |
| 工作温度 | 0~+60℃（运行），-40~+85℃（存储）部分资料标 -20 起 |
| 湿度 | 5-95% RH 无凝露 |
| 安装 | RX7i 机箱专用 CPU 槽（通常 Slot 1），导轨导向+前板锁紧手柄 |
| 尺寸重量 | 约 233×160×25mm（3U VME），0.6-0.8kg |
| 认证 | UL / CE / CSA / IEC 61131-2 / IEC 61508（依应用配置） |
| 停产状态 | RX7i 系列 GE 列 Mature（约 2020 年），授权渠道走 Legacy Repair 或 RX3i 替代 |
应用场景与行业案例
“这 CPU 平时 OK 灯绿着没人瞅，真到水处理加药 PID 输出抖了，工艺员第一句是’PLC 有问题’，最后查到是板载 RAM 保持电池漏液蚀断焊盘——这种锅 IC698CPE030 背过不止一次。”
- 300MW 火电厂辅机控制：RX7i 机柜里 管给水泵液偶调速、除氧器压力、凝汽器水位三套串级 PID，控制周期 20ms，比老 90-70 786 CPU 快 3 倍，给水泵耗电降 1.5%。
- 城市污水厂生物反应池：8 组曝气阀 PID 由单台 跑，双以太网口一个上厂级 MES 一个下接 Profibus DP 远程 I/O 站，周末批处理不影响控制周期，死机故障归零。
- 天然气长输压气站：燃驱压缩机辅机控制里 经 RS-485 采 32 台电机保护继电器（Modbus RTU），经 EGD 把机组状态广播给上游 SCADA，主备 CPU 冗余对切换时间 <50ms。
- 石化常减压装置换热网络：RX7i 机箱插 + 90-70 系列 AI/DI 卡（兼容），管 12 路进料/回流/塔顶温度串级，技改时只换 CPU 不动 I/O 底盘，停机 4 小时完成升级。
- 造纸厂碱回收炉：黑液流量+一次风+二次风三回路串级， 的 64MB RAM 存 8 小时历史趋势（1 秒一点），停电能捞回事故前数据，比外挂历史站省一套软件授权。
微案例：2023 年 5 月，华北某污水厂#2 线生物池溶解氧失控，曝气阀全开仍缺氧，查了两周以为是探头问题。最后 Machine Edition 在线诊断发现 的 BAT 灯闪红，64MB RAM 里 PID 输出变量区第 0x5A00 扇区位翻转，AO 输出冻结在 50% 不动。旧件拆下，锂包漏液蚀穿两个焊盘。库存翻出 2014 年 GE 原厂密封件（，New Surplus），旧件拔前用手机拍了机箱槽位、双以太网口接线去向、RS-485 终端电阻位置，新件插回、5V 上电、ME 读 Flash 里应用程序自动加载、双 ENET 灯转绿、PID 回路恢复、溶解氧 10 分钟内回 2.0mg/L 设定值，全程 28 分钟。仪控主任原话：”这 CPU 标价 1680 我嫌狠（拆机件价），真停线一天环保罚款+少处理水量够买五百块。”
