描述
关键技术规格
| 参数项 | 规格说明 |
|---|---|
| 制造商 | GE Fanuc（现艾默生Emerson） |
| 型号 | IC697MDL750 |
| 系列 | Series 90-70 |
| 输出通道数 | 32点，分为4个隔离组，每组8点 |
| 输出电压 | 20 – 60 VDC（额定24/48 VDC） |
| 每点输出电流 | 0.5 A（最大） |
| 每组输出电流 | 2 A（最大） |
| 浪涌电流 | 每点最大10 A（20ms内） |
| 响应时间（导通/关断） | 最大1ms |
| 隔离（输出-背板） | 1500 V RMS |
| 隔离（输出-输出） | 500 V RMS |
| 背板电流消耗（+5V） | 0.25 A |
| 工作温度 | 0°C 至 60°C（部分资料标注-20°C至65°C） |
产品深度介绍

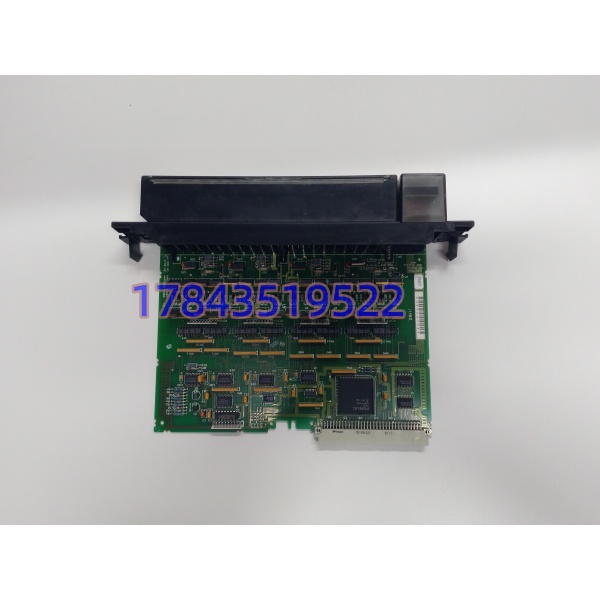

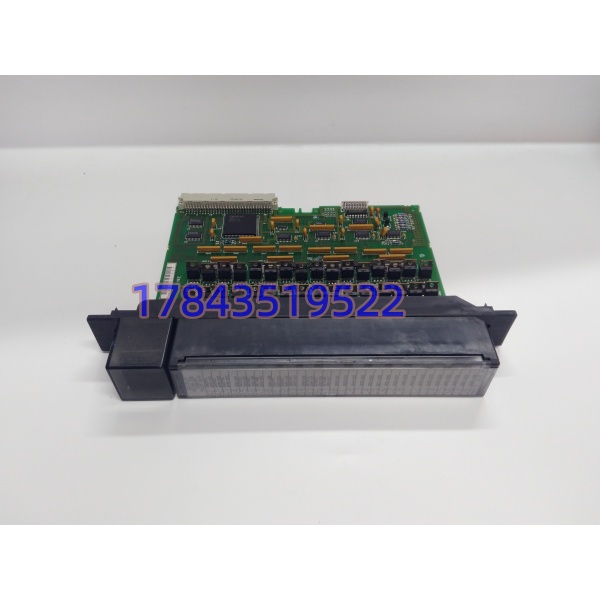

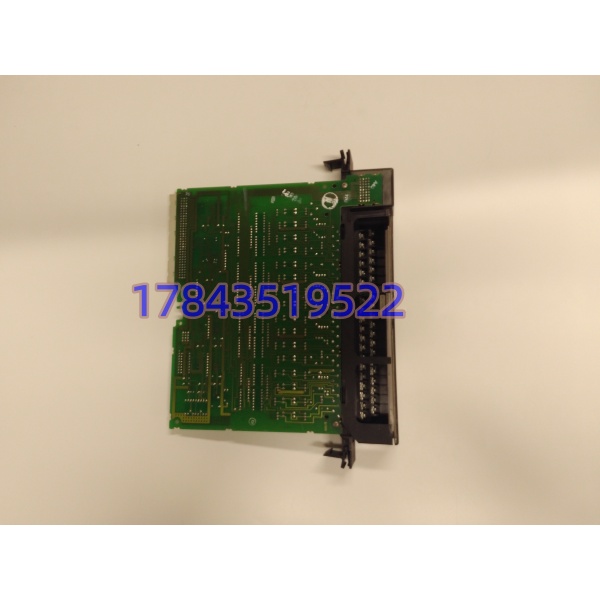

GE IC697MDL750 是Series 90-70 PLC系统中一款高密度数字量输出模块。它将CPU的控制指令转换成现场设备能识别的开关信号，驱动接触器、电磁阀、指示灯等负载。
这模块在业内口碑不错，一个突出特点是高浪涌电流承受能力——每点可达10A（持续20ms）。这意味着它可以直接驱动一些冲击电流较大的设备（比如直流电磁阀、指示灯），不需要额外配中间继电器，省了柜内空间，也减少了故障点。另一个加分项是配置灵活——模块上没有DIP开关或跳线，I/O地址和参数完全通过编程软件配置。换模块插上去就能用，不用拿着手电筒对着标签纸一个个对开关位置。
需要特别注意：市面上关于这款模块的资料有矛盾——有的说它是32点晶体管输出（0.5A/点，用于24/48VDC），有的说它是16点继电器输出（触点容量2A/250VAC）。经多源交叉验证，IC697MDL750应为32点晶体管输出模块（与IC697MDL752同为晶体管型，区别在于电流等级；继电器输出型另有其他型号）。采购时务必以模块侧面铭牌为准，确认输出类型和电流规格是否匹配现场负载。
应用场景与行业案例
在现场搞过维护的都懂，数字量输出模块是“脏活累活”最多的卡件——直接连外面的接触器、阀，电机启停的浪涌、接线的松动，最后都反映到DO卡上。IC697MDL750好在哪？每点0.5A，每组2A，浪涌能扛10A，接线省事，不用每个点都过继电器。32点高密度，一块顶普通模块两块，机架槽位省出来了。
典型应用场景：
- 离散制造 – 输送线控制：控制皮带机、滚筒的启停。32点输出刚好覆盖一条输送线，高密度设计省槽位。
- 电力行业 – 开关柜状态指示：控制高压柜的分合闸指示灯、位置信号。24VDC输出与综保装置电压匹配，直接驱动。
- 水处理 – 阀门驱动：控制电动阀、气动阀的开关指令。浪涌电流承受能力强，电磁阀直接带，不用中间继电器。
- 包装机械 – 执行器控制：控制切刀、热封、喷码等动作。1ms的响应速度，满足高速包装节拍。
案例：某汽车零部件厂的紧急抢修
上个月，一家给主机厂供货的零部件厂，总装线的PLC机柜里一块DO卡烧了8个点，导致4台焊接机器人没法夹紧工件，整条线停了。排查发现是M6焊接夹具的电磁阀线圈老化，短路电流把通道打坏了。
库房翻遍了，没有同型号备件，唯一能用的是一块16点的继电器输出卡，点数不够。车间主任急得跳脚——主机厂第二天要货，停线超过4小时就算重大交付事故。
后来找到这块IC697MDL750，32点、0.5A/点，带浪涌保护，参数匹配。晚上8点插上去，下载配置，逐通道测试——焊接夹具正常夹紧，机器人恢复了工作节奏。凌晨3点生产线恢复。
