描述
产品详情

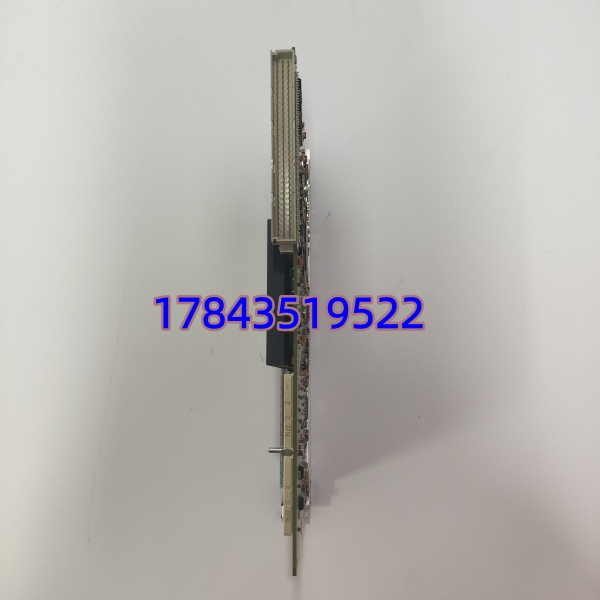

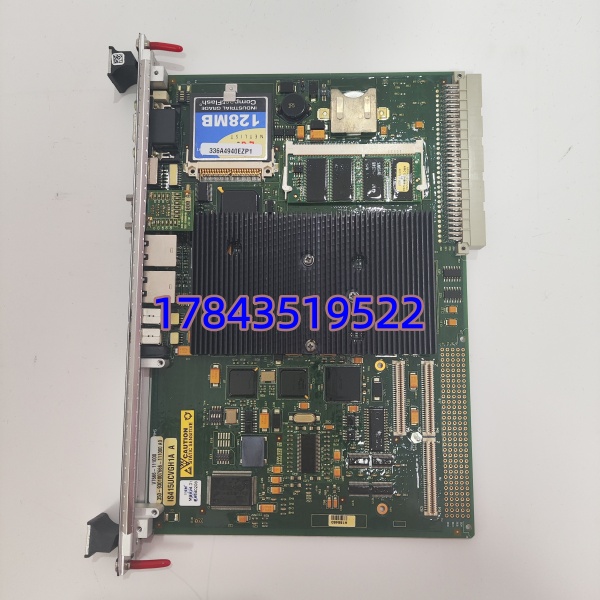

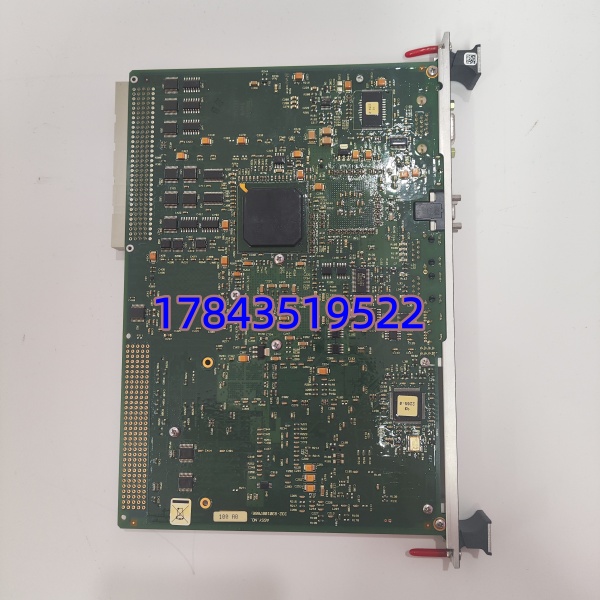

· 型号：IS415UCVGH1A（GE Mark VIe UCVG Controller）+ V7666-111000（6-Slot cPCI Backplane, Advantech GE-OEM）
· 品牌：General Electric（GE Energy / Speedtronic™ Mark VIe）+ Advantech（OEM 背板常标 V7666-xxxxx）
· 系列：Mark VIe Control System — UCVG Universal Controller + CompactPCI Backplane
规格参数
| 参数项 | 规格值（分模块） |
|---|---|
| 制造商 | GE Energy (UCVG) / Advantech OEM for GE (V7666 backplane) |
| UCVG 型号 | IS415UCVGH1A（Rev H1A，G=Gen2 UCV 变种带图形/VGA，以铭牌为准） |
| UCVG 处理器 | 板载 Intel x86 工业嵌入式 CPU（主频依版本，通常 ≥500MHz） |
| UCVG OS | Wind River VxWorks RTOS（控制任务）+ 可选 QNX/Linux 组件依固件 |
| UCVG 内存 | 板载 SDRAM（程序/数据，典型 128–256MB 依版本）+ NVRAM 保持 |
| UCVG 存储 | CompactFlash(CF)/SD 卡槽用于应用下载与启动（ToolboxST 写入） |
| UCVG 通信 | 2×RJ45 10/100/1000Base-TX Ethernet（EGD/Modbus TCP/IONet）；部分版本 2×光纤可选 |
| UCVG 本地 I/O | 前面板 VGA(DB15)、USB 1.1/2.0（用于柜门调试屏/键盘/鼠标） |
| UCVG 冗余 | 支持双控制器 1+1 无扰切换（同一背板插两张 UCVG/UCVH） |
| UCVG 热插拔 | 支持在线插拔更换（Hot-Swap，冗余对在线时） |
| UCVG 状态指示 | RUN / OK / FLT / APP_LOADED / ETH LINK ACT LED |
| UCVG 配置软件 | GE ToolboxST™（需与 .tbf/.tbc 工程文件版本匹配） |
| 背板型号 | V7666-111000（Advantech 6-Slot CompactPCI Backplane，GE 贴标版） |
| 背板标准 | PICMG 2.0 CompactPCI（32/64-bit PCI bus） |
| 背板槽位 | 6 Slot：System Slot(CPU) + 4×Peripheral + 1×PICMG Bus Star 或电源槽 |
| 背板供电 | 通过 cPCI 电源模块插槽引入 +5V/+3.3V/+12V/-12V（来自 Mark VIe 系统电源如 IS200DCFBG1+AEPA） |
| 背板尺寸(约) | 标准 3U/6U cPCI 尺寸依具体机架（通常 6U 160mm 深适配 UCV 机架） |
| 背板工作温度 | -20～+70℃（工业级） |
| 配套件 | 需配 Mark VIe cPCI 机架外壳、系统电源模块、I/O Pack 或 EGD 网络至 MACC/I/O |
| 认证 | CE / UL / FCC（背板依 Advantech 规格） |
| 停产状态 | Mark VIe 平台 Mature Support；V7666 系列 Advantech 已迭代但 GE-OEM 版仍可订 NOS |
产品介绍
现场碰到过”控制器 RUN 灯绿但 turbine start 报 ‘No Application’ 或 ‘Config Mismatch'”——有次是 CF 卡触点氧化不是 CPU 坏。IS415UCVGH1A 是 Mark VIe 的 UCVG 型控制器（带本地 VGA/USB，可柜门挂小屏调试，区别于纯 UCVH 无图形），跑 VxWorks 实时控制任务并通过 EGD 与 I/O Pack 和 HMI 交换数据；V7666-111000 是它的”家”——cPCI 无源背板提供 PCI 总线与电源分配，UCVG、电源模块、可选通信模块都插它上面。严格来说背板不处理逻辑，但背板 PCI 总线金手指氧化或电源分配层微裂会造成整控制器随机复位——这坑我追过两天（最终量 5V 背板纹波异常才锁定）。
从库存视角属 A类关键 SPOF（控制器节点级）：Mark VIe 可配双 UCVG 冗余，但实际项目常单配（成本原因），背板属 C→B 类风险件（很少坏但一坏整控制器宕机且需停机架更换）。建议按每套 Mark VIe 控制器机架备 ≥1 块 UCVGH1A 冷件（可跨同类机组共享）+ 按全厂控制器机架数备 ≥1 块 背板冷件（全厂共享应急）。UCVG 到货必须核固件版本匹配现网 ToolboxST 工程文件、插电验 CF 卡读取正常——翻新品 CF 座氧化/NVRAM 坏是高概率暗病。
应用场景与库存策略
UCVG 故障现象：控制器机架 OK 灯灭/红闪、”No Processor Found”、App 无法 Load 或周期 Watchdog Trip→燃机控制柜跳机。背板故障表现更隐蔽——双控制器偶尔同时报 Comm Loss 或随机复位（尤其温度变化时），易被误判为电源或 EMI 问题。
- ：非它不可因需原 P/N 匹配 ToolboxST 工程文件版本及 cPCI 背板尺寸，建议 UCVG 按控制器节点数每 2～3 套备 1 块冷备 + 背板按全厂控制器机架数备 ≥1 块（防静电袋密封存备件柜），多机组可共享应急；冗余配置也建议备 1 块应对双卡先后故障。
- 老厂延寿不升 Mark VIe+ — 保留原架构：若短期不计划升级建议借大修做 LTB 按 3–5 年用量锁定 NOS（匹配现网固件版本+背板插槽定义），拒收无上电自检/CF 读卡测试报告的翻新品。
- 固件/CF卡匹配提示：更换 UCVG 前核对现网 ToolboxST .tbf 要求的固件版本——新卡固件过低需先用 ToolboxST 升级再装入；CF 卡应用镜像建议用 SmartStore/ToolboxST 做写保护备份。背板确认 -111000 槽位定义与现装机架完全一致（6槽 vs 8槽 不通用）。
- 库存分类：UCVG 归入 A类关键件(SS=1共享)，背板归入 C→B类风险件(SS=1全厂共享)，呆滞预警 10 年（延寿期消耗），大修改造或系统升级时优先安排上机轮换消耗。
真实案例：中东某 9E 简单循环 2018 年小修后开机，Mark VIe UCVG 机架双控制器交替报 “Watchdog Timeout” 后全离线——查电源正常，拔下 背板发现 System Slot 金手指簧片轻微烧灼（历史柜内 110V 感应电误接入端子排遗留暗伤致局部过热）。库房有按建议囤同型号背板+NOS UCVGH1A，停机架电源→拆线换新背板→插回 UCVG+电源→ToolboxST Download App（3min）→燃机顺控恢复。若等调货代理报 “需确认尺寸/接口 4–8 周”——错过当天调峰窗口启停费+电量损失估 $80k+。cPCI 背板是沉默 SPOF——值得留 Buffer，UCVG 核固件版本匹配。
