描述
产品详情

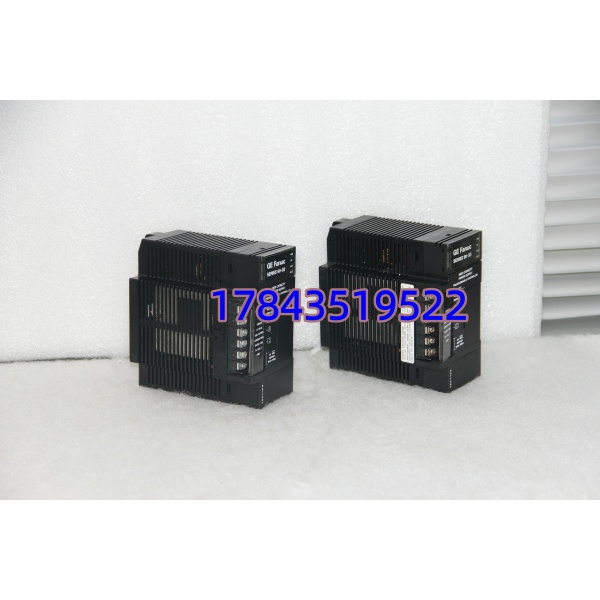

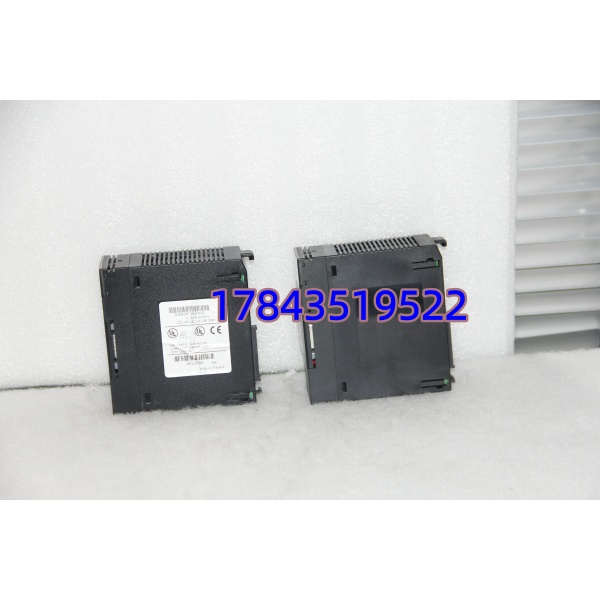

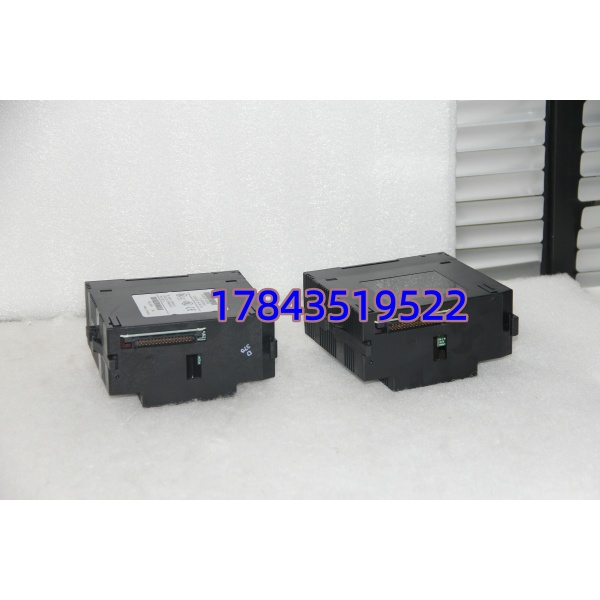

· 型号：IC693PWR330
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：Series 90‑30 PLC System Power Supply (120/240VAC Input)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC693PWR330（后缀 -Axxx 为包装/区域变体，电气等同） | 面板丝印于左上角 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国/墨西哥产 |
| 产品类型 | Series 90‑30 Rack Power Supply Module | 装于机架左端专用电源位 |
| 输入电压 | 85–264 VAC（自动范围），47–63 Hz | 单相 L/N + PE |
| 输入电流 | 典型 1.2A @ 120VAC / 0.7A @ 240VAC（满载） | 建议独立 Mini‑MCB C2 或 C3 |
| 输入保护 | 内置输入熔断器(不可用户更换) + 输入过压/欠压锁存 | |
| 输出 +5VDC | 5.0 VDC ±2%，最大 5 A（背板逻辑供电） | 总背板电流预算核心限制 |
| 输出 +24VDC | 24 VDC ±5%，最大 1 A（I/O 辅助 / 传感器 24V 供部分模块） | 非隔离从开关初级 |
| 输出功率 | 约 30 W 总（5V×5A + 24V×1A 不叠加同时满） | 依环境温度降额 |
| 保持时间(Hold‑up) | ≥ 20 ms @ 满载（120/240VAC） | 掉电后允许 CPU 写保持区 |
| 背板电流预算 | 5V: 5A max｜24V: 1A max｜总功耗示面板 3‑LED (PWR/EXT/FLT) | |
| LED 指示 | PWR（绿=AC 正常）、EXT（+24V 输出正常）、FLT（红=故障/过温） | 面板标识 |
| 安装位置 | Series 90‑30 主机架或扩展机架左端电源卡槽（非 I/O 槽） | 配专用电源盖板 |
| 允许机架类型 | IC693CHS391/392（主）, IC693CHS393（扩展）, 部分兼容 VersaMax 扩展经 NIM | |
| 工作温度 | 0 ～ +60℃（柜内），derating >50℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 约 140 × 53 × 130 mm（90‑30 电源位专用外形） | |
| 重量 | ≈0.6 kg | |
| 生命周期状态 | Mature / Legacy（Series 90‑30 平台 Legacy，NOS 及翻新品流通） | 建议确认现货 |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch | |
| 参考手册 | GFK‑0356 (90‑30 H/W Install & Spec)、GFK‑1500 (VersaMax 交叉参考) | |
| 替代关系 | 可替 IC693PWR321(120VAC only)、IC693PWR322(240VAC only)；被 IC693PWR331(高功率) 向上兼容 | 见替换版块 |
产品介绍
帮一家水泥粉磨站查过”偶尔整柜重启”——MCC 柜电压正常但 PLC 电源 PWR330 输入端子压降达 18V（原 230VAC 变 212VAC），原因是上端接触器辅助触点氧化导致线路阻抗增大，低于 PWR330 UVLO 门槛时整机复位。清洁紧固进线端子后消失。(顺带说：PWR330 标称 85VAC 起效，但实际长期运行建议输入 ≥100VAC，特别是夏季午峰电压偏低地区——这是现场偶发复位最易被忽视的根因，不是模块坏。) 另外注意 5V 背板电流预算：满配 CPU364 + 多块 AI/AO + 通讯模块 ∑I₅V 别超 5A，超了要砍模块或换 PWR331(更高功率)，这在后期加模拟量模块时经常踩坑。
IC693PWR330 是 Series 90‑30 最常用的宽压输入电源（全球电压自适应 85–264VAC），为机架提供稳定的 +5V 逻辑电及 +24V I/O 辅助电，内置保持电容让 CPU 在市电短暂晃电(<20ms)时完成数据保持而非冷启动。从采购视角看它属 B 类常规备件但具单点失效特征——整机架无电则全停，若装置只有单机架无冗余电源建议至少备 1 件冷备件(Buffer Stock)；多套同型 90‑30 可共享 1–2 件池化备件。目前原厂新件基本绝迹，靠 NOS 剩余库存与认证翻新品流通，国内通常现货或 1–2 周调货。我们出货 NOS 核对 GE 原厂标签批次，翻新品上电测 +5V/+24V 空载及 70% 负载电压附检测记录，避免你收到”灯亮但带载掉压”的早期老化件。
替换与升级建议
✅ 直接替换
- IC693PWR330 ←→ 同型号（含后缀变体），断电拆装——注意机架左端电源位卡扣方向，接好 L/N/PE 后上电查 PWR 绿灯亮 EXT 绿灯亮 FLT 灭即 OK，不需改任何组态。
- IC693PWR321（120VAC only）或 IC693PWR322（240VAC only）→ IC693PWR330：可向上替换（宽压兼容二者），物理安装尺寸完全相同，接线一致——推荐用 330 替老 321/322 消除电压范围局限（尤其出口设备/电压不稳地区）。
⚠️ 软件兼容（需改配置／校验）
- IC693PWR331（高功率 5V@8A + 24V@2A）：物理兼容同槽位可直接替换 PWR330，背板电压同，不需改程序——但属升功率版，价格高 30–50%。仅当现机架 ∑I₅V > 4.5A 接近 PWR330 极限时建议升级，否则 PWR330 够用不必多花。
- IC693PWR730-Sxx（RX3i 电源）：外观近似但背板引脚不同，不可插入 90‑30 机架。
❌ 硬件不兼容
- VersaMax(IC200PWR001/002)、RX3i(IC695PSExxx)、90‑70(IC697PWRxxx) 电源模块——背板形状、安装位、供电时序完全不同，不可用于 Series 90‑30 机架。
- IC693PWR330 不可为现场 24VDC 传感器负载供电（+24V out 仅 ~1A 辅助供部分模块内部用），外部传感器/电磁阀须另配独立 24VDC 开关电源——这是最多新手误解的点。
