产品详情

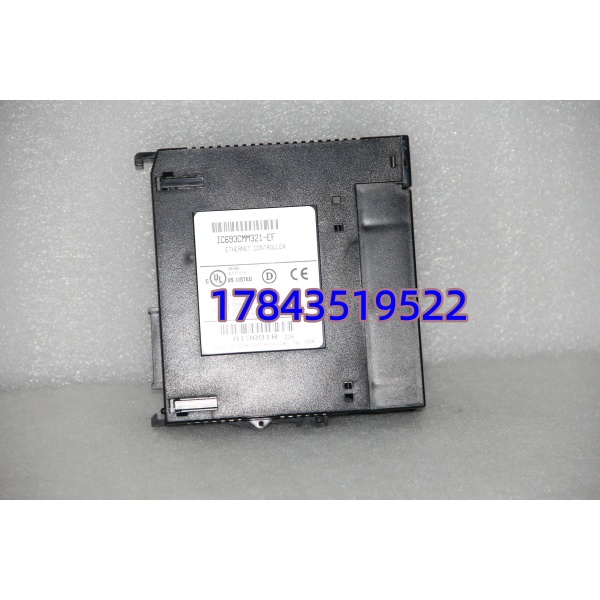

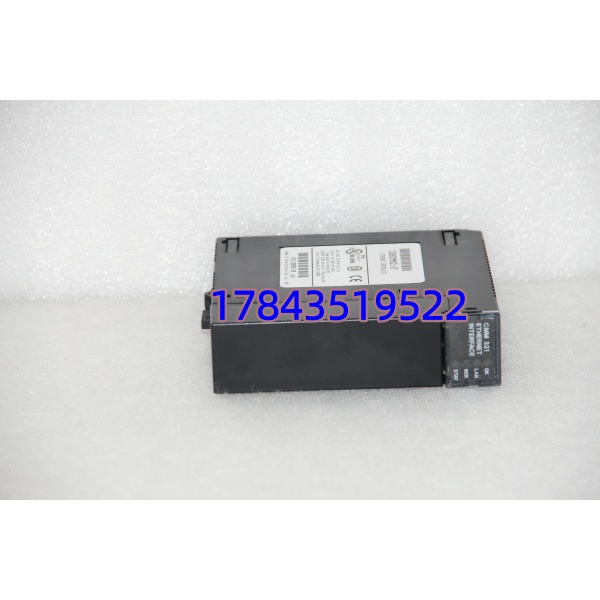

· 型号：IC693CMM321
· 品牌：GE Fanuc / Emerson Automation Solutions
· 系列：Series 90‑30 PLC — Ethernet Interface Module (10Mb)
技术参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 完整型号 | IC693CMM321（后缀 -Axxx 为包装/区域变体，电气等同） | PCB 边缘白字标号 |
| 制造商 | GE Fanuc → Emerson Automation Solutions | 美国产 |
| 产品类型 | Series 90‑30 Ethernet Communications Interface Module | 占用 1 个 I/O 槽位 |
| 网络标准 | IEEE 802.3 (Ethernet) 10Mbps — 10Base5 / 10BaseT via external Transceiver or AAUI | 无内置 RJ45 PHY |
| 接口 | 1 × AAUI 15‑pin D‑Sub female（配 AAUI‑to‑10BaseT 收发器或直连 AUI 电缆） | 早期标配含 H3084 或类似 transceiver |
| 支持协议 | SRTP (Service Request Transfer Protocol)、EGD (Ethernet Global Data)、SNP、Modbus TCP *（部分固件需 config） | 与 CIMPLICITY/iFIX/PME 原生兼容 |
| IP 地址配置 | 通过 MS‑DOS Configurator 软盘、Programming Software (Logicmaster 90‑30 / Proficy ME) 或 DIP Switch + BootP | MAC 地址印于模块标签 |
| 背板供电 | +5 VDC from Series 90‑30 机架（典型 300–450 mA） | 总功耗 ≈ 2.2 W |
| LED 指示 | RUN（绿）、FLT（红）、LINK（绿）、ACT（黄） | 面板丝印 |
| 兼容 CPU | IC693CPU311/313/323/331/340/350/360/364 全系（固件 ≥ 5.0 推荐；早期 Ver.3.x 需确认 CMM321 固件兼容性） | 插任意 I/O 槽 |
| 最大连接数 | SRTP 典型 ≤ 32 同时会话（依 CPU 型号/内存），EGD 多播不限 | 具体见 GFK‑0345 |
| 隔离 | 网络—背板 1500 Vrms（光耦） | IEC 61131‑2 参照 |
| 所需附件 | AAUI‑to‑RJ45 Media Converter / 10BaseT Transceiver（如 Allied Telesis AT‑210T 或原 GE H3084），CAT‑5 跳线 | 单独采购 |
| 工作温度 | 0 ～ +60℃ | 储存 -40～+85℃ |
| 湿度 | 5%–95% RH（无冷凝） | |
| 尺寸 (H×W×D) | 140 × 35 × 120 mm（标准 90‑30 单槽宽） | |
| 重量 | ≈0.2 kg | 不含附件 |
| 生命周期状态 | Mature / 部分地区 EOL 宣告（Series 90‑30 平台整体进入 Legacy），新件靠 NOS 及库存 | 建议确认现货 |
| 认证 | UL 508 / CSA / CE / FM Cl I Div 2 / RoHS per batch | |
| 参考手册 | GEK‑104761 (CMM321 Installation)、GFK‑0345 (Ethernet Communications) |
产品介绍
去年协助一家水厂做 SCADA 链路排查——老 90‑30 机架里 CMM321 能 Link 灯亮但 SRTP 会话随机断，查下来是早年配的第三方 AUI‑to‑RJ45 收发器电容老化引起 CRC 错误暴增，换原规格新收发器后稳了。这里提醒一句：CMM321 本身不带 RJ45 口，必须外接 AAUI transceiver（很多买家第一次买忽略这点，收到后没法直连网线）。(严格来说 CMM321 是 10Mbps 半/全双工以太网——在已全面千兆化的厂区网络里要确认交换机端口能强制 10Mbps 或经 media converter 桥接，部分新型网管交换机已取消 10BaseT 原生支持，这是现场最常见”通不了”的原因。)
IC693CMM321 是 Series 90‑30 系统接入厂级以太网的经典方案，让 PLC 与 CIMPLICITY/iFIX/HMI 或上位 MES 通过 SRTP 读写 %I/%Q/%AI/%R 寄存器，也可发 EGD 多播数据包给其他 GE 控制器做 peer‑to‑peer 数据共享。它的商业价值在于延续 legacy 90‑30 产线的数字化可视性——不用换 CPU 就能联网。缺点是带宽仅 10Mbps 且需外部 AUI 收发器（建议一并采购 Allied Telesis AT‑210T 或同类），不支持内置 Web Server 或现代 OPC UA——这些是新平台( RX3i / PACSystems )才有的。目前原厂新件稀少，国内靠 NOS 及认证翻新品流通，交期通常现货或 1‑2 周调货。对仍运行 90‑30 且依赖以太网通讯的装置，建议按每套 90‑30 机架备 1 件冷备件（若为单机架且无冗余通讯路径升 A 类），同时备用一只 AAUI Transceiver——这两者常一起坏或被遗忘。
替换与升级建议
✅ 直接替换
- IC693CMM321 ←→ 同型号（含后缀变体），断电插拔更换，IP/MAC 配置存储在非易失存储器或靠 BootP/DHCP 重指派，不需改 PLC 逻辑——建议重新下载 Hardware Config 确认 COMMREQ 参数无误。
- 若原用 IC693CMM301（Genius Bus Controller）或 IC693BEM331（Profibus DP），不可用 CMM321 替代——协议和物理层完全不同。
⚠️ 软件兼容（需改配置／校验）
- IC693CMM322 / IC693CMM323（Enhanced Ethernet 模块，部分后期 90‑30 机架支持）——插槽兼容但固件对象、SRTP session 数、EGD 配置不同，需改硬件配置并可能更新 CPU 固件，属升级动作非简单互换。
- 迁移至 RX3i (IC695ETM001 / IC695PBMxxx) 以太网模块：需换机架及重新组态，属系统级改造。
❌ 硬件不兼容
- VersaMax(IC200ETHxxx)、RX3i(IC695ETMxxx)、90‑70(IC697CMMxxx) 以太网模块——背板引脚、物理尺寸、I/O Map 完全不同，不可插入 Series 90‑30 机架。
- CMM321 不含内置 RJ45 端口，不可直连 CAT‑5 网线——必须配 AAUI‑to‑RJ45 Transceiver（H3084 / AT‑210T 等），无收发器模块无法通讯。
