描述
产品详情

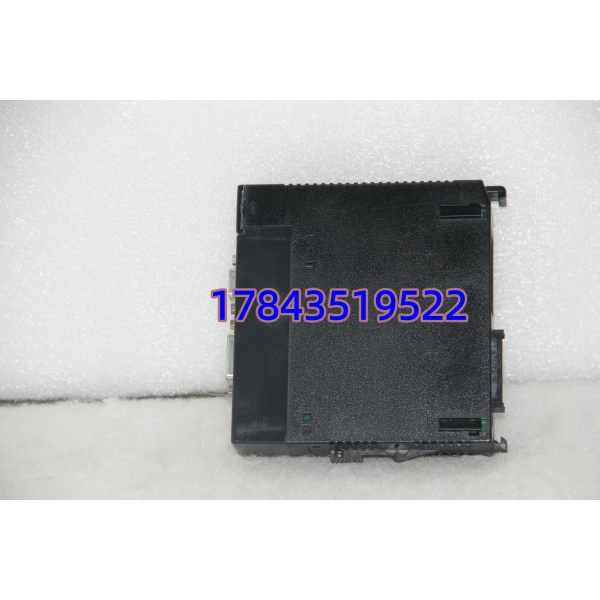

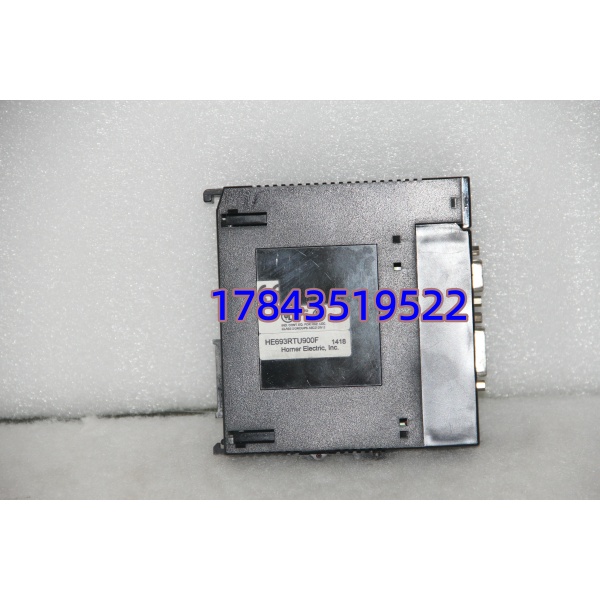

· 型号：HE693RTU900
· 品牌：GE Fanuc / GE Multilin（Horner Electric 代工 HE 系列）
· 系列：GE Series 90-30 — HE Series Expansion Communications Module（Modbus RTU Slave Interface）
技术参数
- 产品型号：GE Fanuc HE693RTU900（同系 HE693RTU940 增加调制解调器端口）
- 模块类别：Series 90-30 机架安装 Modbus RTU Slave 通信接口模块
- 通信协议：Modbus RTU（ASCII 模式通常不正式支持，以 GFK 手册为准），Slave 模式固定

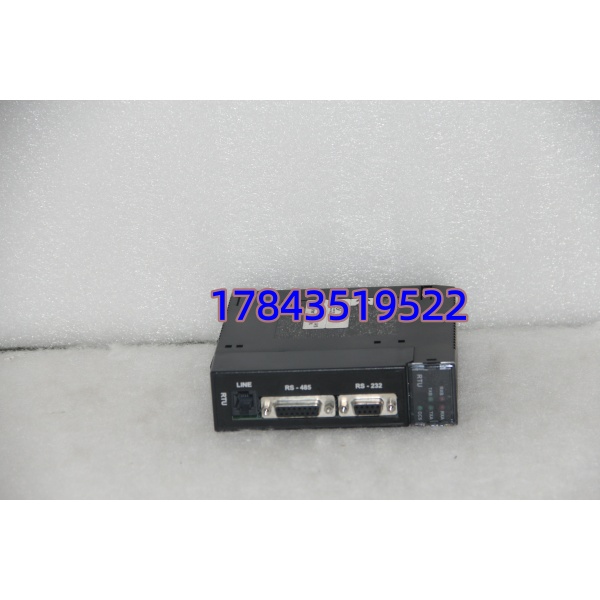

- 串行接口：1×RS-232（DTE 电平，多通过前端 DB9 或端子引出）、1×RS-485（A/B 差分，端子块，隔离型）
- 支持波特率：300 / 600 / 1200 / 2400 / 4800 / 9600 / 19200 bps（DIP 开关或软件配置）
- 数据格式：8 数据位，1/2 停止位，无校验或偶校验（Odd/Even/None 依组态）
- Modbus 从站地址：1–247 可设（DIP Switch 或 Logicmaster/Proficy Machine Edition 配置）
- PLC 数据映射：%M（内部线圈）、%I（输入映像）、%Q（输出映像）、%T（定时器位）、%R（寄存器）、%AI/%AQ — 读/写权限依数据类型，最大单次读 125 寄存器或 2000 离散点
- 背板供电：由 Series 90-30 机架背板 +5 VDC 取电，典型吸收 <250 mA（≈1.2 W）
- 诊断指示：前面板 PWR（电源）、COM（通信活动）、ERR（故障）LED
- 安装方式：插入 Series 90-30 CPU 机架或扩展机架任意 I/O 槽位（占用 1 槽位，消耗 1 逻辑槽地址）
- 工作环境：-20～+60℃（部分资料 -40～+70℃ 依硬件版本），5%–95% RH 无凝露，符合 UL 508 / CE
- 兼容 CPU：GE 9030 全系 CPU（CPU311/340/363/364 等），要求固件支持 HE 模块枚举（90 年代后版本均支持）
- 物理尺寸（模块本体）：约 114×165×22.5 mm（标准 90-30 模块宽度），重 ≈0.35–0.4 kg
产品介绍
现场实测发现——不少老产线改造时 SCADA 要挂 Modbus 主站去读 GE 9030 的寄存器，但原装机架只有 SNP 口（GE 私有协议），第三方上位根本认不出。HE693RTU900 就是专门解决这个问题的”翻译官”：往 Series 90-30 机架任一空槽一插，背板取电自动枚举，把 PLC 内部 %R、%M、%AI 等区映射成标准 Modbus Holding Register/Coil，上位按 FC03/FC05/FC06 直接读写。严格来说它是 Slave 模式（被查寻），不能当 Modbus Master 主动去轮询现场表——要主站功能得换 HE693RTM705（已停产难找）或用 RX3i/PAC 方案替代。
从采购角度看这货 2000 年代初已逐步淡出，GE 官方 EOL 后新件绝版，市面只剩 NOS（New Old Stock）和经上机测试翻新品。它的商业价值完全体现在”不停机补救”——你不必为了加 Modbus 接口花几十万升 PACSystems RX3i，花一块模块钱就能让老 9030 继续服役 5–10 年。我们出货前会在 Series 90-30 机架做连通性验证（扫 Slave ID + 读 %R 寄存器），附简版测试截图——这意味着你收到后只需设好站号/波特率、对应 SCADA Modbus 地址偏移（GE %R 通常映射为 4xxxx 偏移 +1），半小时可投运。
替换与升级建议
✅ 直接替换
- HE693RTU940 — 同功能 + 内置 14.4 kbps 调制解调器端口，可原位替代 900，只需注意有无空闲机架槽位和是否需启用 Modem 功能（不启用则完全等效）。DIP 开关与映射表一致。
- 同机架另一片 HE693RTU900（不同序列号）→ 插拔兼容，重设 Slave Address DIP 即可，PLC 程序无需改动。
⚠️ 软件兼容（需改配置/上位映射）
- HE693RTM705（RTU Master 模块）→ 硬件插槽兼容但功能是 Master 不是 Slave，不能 1:1 替 900；若您实际需要 900 的 Slave 功能切勿买错。反过来若原设计是 Master 去轮询仪表则 900 不适用。
- IC693CMM302（SNP/以太网？No — CMM302 是 Ethernet Interface for 90-30，不是 Modbus RTU Slave）→ 功能不同，需改 SCADA 通讯驱动（转 Ethernet SRTP/Modbus TCP），硬件不原位替代但可实现同类集成目标，代价是高价位+重新组态。
❌ 硬件不兼容
- 第三方 Modbus 网关（Moxa MB3170 等）、RX3i 独立串口模块 → 外挂方案绕开 900 功能但需改 PLC 程序（通过未使用 %R 做中间映射或直接换 CPU 带串口），不属于原位替换。
- 若无 900 现货且急用：目前只能依赖 NOS 库存或确认能否将 SCADA 改为 GE SNP 协议（需 GE 驱动）暂渡，或以 CMM321/以太网模块重新设计通讯方案（工程量大）。
