描述
关键技术规格
| 参数项 | 规格值 |
|---|---|
| 制造商 | GE / GE FANUC / WHEDCO |
| 产品类型 | 电源模块 / 专用I/O单元 |
| 适用系统 | Series 90-30 PLC 系统 |
| 机架适配 | 支持 19″ 机架安装基板 (含适配器支架) |
| 接地要求 | 所有基板必须具有公共接地连接 |
| 端子硬件 | 需使用额定值匹配的端子和硬件 |
| 产地 | 美国 (进口) |
| 质保 | 视供应商而定 (通常提供一年质保) |
产品深度介绍

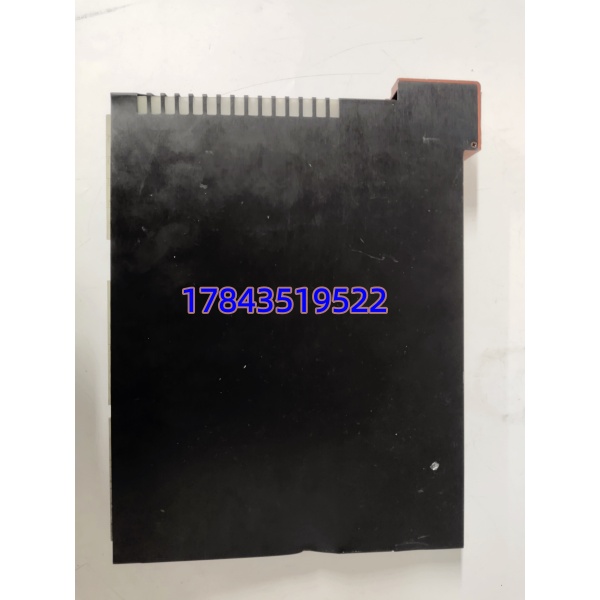

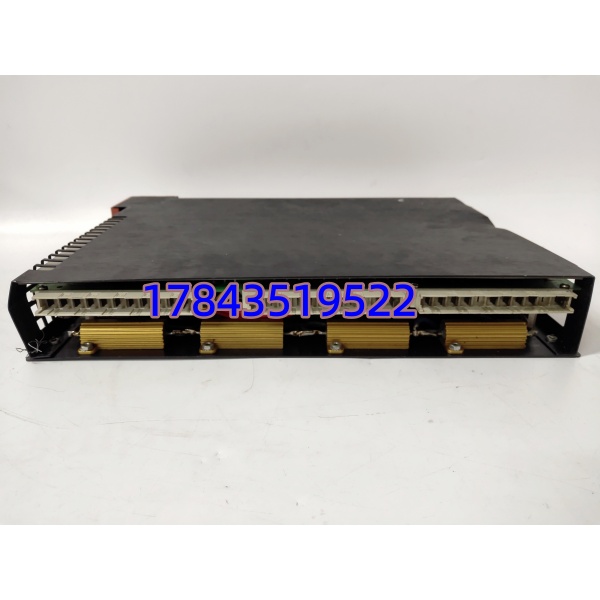

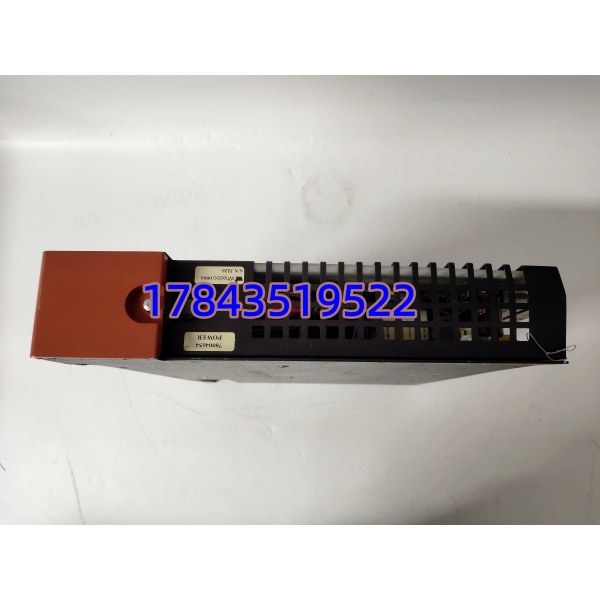

GE WHEDCO 78004654 是一款专为工业自动化领域设计的进口电源模块，常作为专用I/O单元或DCS控制系统备件使用。该模块的核心任务是为关键设备和控制系统提供稳定、可靠的电源，确保在复杂的工业环境中系统能够持续运行。
在电气连接与安全规范方面，该模块有着严格的要求。安装时，必须使用机器螺钉、星形锁紧垫圈和平垫圈将接地线牢固连接。如果安装在涂漆面板上，必须清除连接点的油漆以确保裸露金属接触，从而将电击危险降至最低。特别需要注意的是，在 Series 90-30 PLC 系统中，所有组合在一起的基板必须具有公共接地连接，这对于未安装在同一控制柜中的底板尤为重要。
应用场景与行业案例
作为工业控制系统的“能量心脏”，78004654 模块广泛应用于需要高可靠性电源保障的重工业和基础设施领域。
典型应用场景:
- 工业自动化控制: 为各类 PLC 和 DCS 系统提供核心电源，确保生产线上的逻辑控制和信号处理不间断。
- 交通运输与信号系统: 应用于铁路和交通信号设备中，确保在电力波动或故障时，关键指挥设备仍能正常运行。
- IT与通信基站: 为数据中心服务器或电信基站提供备用或主电源，保障通信网络的可靠性。
- 医疗设备与应急系统: 在手术室关键设备或应急电源系统中，提供电力备用，防止突发停电造成严重后果。
案例：隐蔽的“接地”引发的系统干扰
某工厂的 Series 90-30 PLC 系统在运行一段时间后，频繁出现 I/O 信号误触发和通讯偶发性中断的问题。维修团队更换了多块输入模块和电源模块，故障依然存在。
后来请原厂工程师介入排查，发现故障根源在于电源模块的接地处理。由于该系统的部分基板安装在涂漆的控制柜面板上，安装人员在接线时没有刮除连接点的油漆，导致接地不良。同时，几块扩展底板之间没有做好公共接地连接，导致系统内部产生了严重的电位差和电磁干扰。重新规范处理了所有基板的接地连接后，系统彻底恢复了稳定。这个案例提醒我们，对于 GE 电源模块，规范的接地安装与模块本身的硬件质量同等重要。
