产品详情

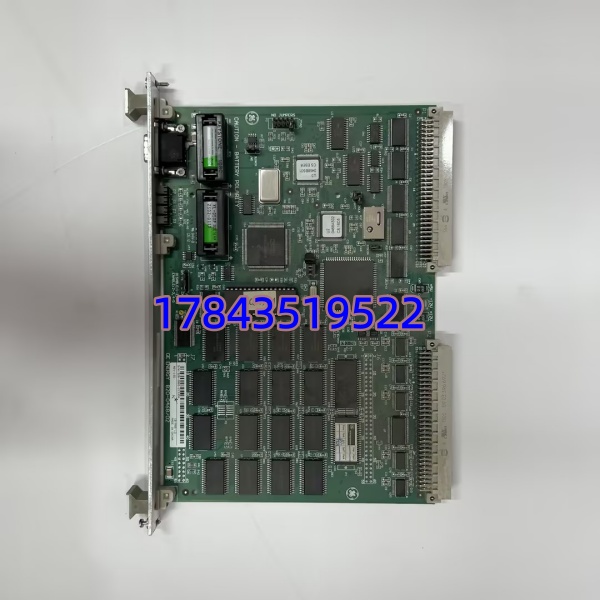

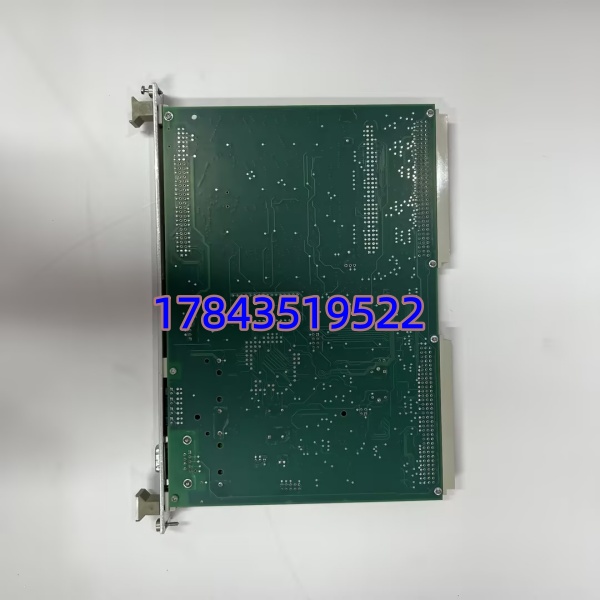

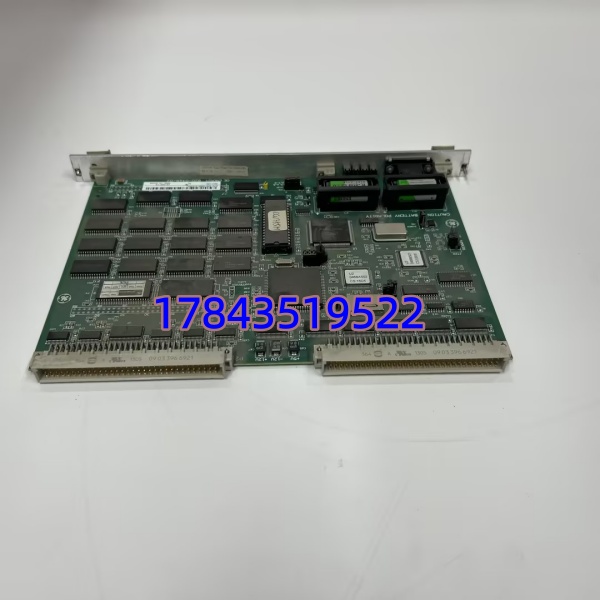

· 型号：WESDAC D20ME
· 品牌：GE Energy（WESDAC by GE Multilin / GE Harris 遗产产品线）
· 系列：WESDAC D20 Series RTU — Main Processor / Expander Module (D20ME)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | WESDAC D20ME（常见变型 D20ME-A / D20ME-B，依内存/端口配置） |
| 制造商 | GE Energy — WESDAC (原 GE Harris / GE Multilin) |
| 模块类型 | D20 RTU Main Processing / Expander Module (CPU Unit) |
| 适用系统 | GE WESDAC D20 / D200 系列 Substation RTU 主机架（非 Mark VIe / RX3i） |
| 处理器 | Motorola 68xxx 系列或定制嵌入式处理器（依 Rev，据官方 D20 Tech Manual） |
| 用户内存 | 典型 512KB～2MB Battery-backed SRAM + Flash（依配置，用于保留 SOE/序列/点表） |
| 非易失存储 | EPROM/Flash 固件 + 可选 CompactFlash/PC Card（部分后期 Rev） |
| 通信端口 | 标配多路 RS-232/RS-485（通常 2～4 个异步串口）；选配 10/100Base-T Ethernet |
| 支持协议 | DNP3.0、IEC 60870-5-101/104、Modbus RTU/ASCII Master-Slave、GE EGD（部分 Rev） |
| I/O 扩展能力 | 可挂 ≤8 个 D20 本地/远程 I/O 机架（D20 A/D/I/O 模块），通过 D20 backplane 总线 |
| 实时时钟 | 板载 RTC，靠 SuperCap 或同机架电池保持（D20 系统电池模块） |
| 状态指示 | RUN / ERR / COM / TX/RX / I/O Active LED |
| 供电方式 | 由 WESDAC D20 主机架电源模块（如 D20PS-xx）背板供给 5VDC / ±12VDC（典型总功耗 8～15W） |
| 安装形式 | 插于 D20 主机架最左侧 CPU Slot（Slot 1），支持断电插拔更换（热备切换依固件版本） |
| 配套电池 | D20 系统通常配专用 3.6V 或 6V 锂电保持 RAM（需定期更换，典型 5～7 年寿命） |
| 工作环境温度 | 0℃～+60℃（运行）；存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH，非冷凝 |
| 安规/EMC | UL 508 / CSA C22.2 No.14、CE、IEC 61000-6-2/4（工业环境） |
| 物理尺寸（约） | 标准 Eurocard 格式 ≈233×160×25 mm（依机架版本） |
| 重量（约） | 0.4～0.6 kg |
| 备注 | 您提供的”18-MAR-13″为板卡生产日期丝印(YY-MMM-DD)，非型号后缀，采购时核对 Rev Letter 及 Firmware Version 兼容性 |
产品介绍
在 110kV 综自改造碰过一回：老站 WESDAC D20 RTU 突然所有遥测/遥信全掉，查下来是 的电池备份 SRAM 因系统电池漏液腐蚀失效——模块本身硬件没坏但配置丢失，调度主站收不到数据。 就是 WESDAC 系统”大脑”，负责扫 I/O、跑顺控、跟主站对点，不像 PLC 有屏可本地监视，它全靠笔电连串口看诊断。现场实测发现它平均 MTBF 不错，真正风险来自配置未备份 + 后备电池到期未换 + 无同 Rev 冷备导致故障时现抄点表重灌——这点比模块硬件故障更要命。
从 ABC 分类它是 A 类区域 RTU 关键件（一个变差全站/多个间隔数据中断），但 WESDAC D20 系列整体已入 Legacy/Obsolete 状态，新件基本无原厂新造，二手 NOS 为主。建议按每站/同型号 RTU 群备 1 块冷备（同 Rev 或确认向上兼容），并将 内 Application Database + Point List 纳入年度备份清单（不止备模块，要备配置文件！）。Last-time-buy 如有渠道确认 EOL 按现网装机量 10%～20% 囤。
应用场景与库存策略
变电站/配网自动化 RTU 主控模块故障 = 调度中心全站遥测遥信遥控中断，可能造成调度盲区甚至按通信全断触发 N-1 分析——而 GE WESDAC D20 新件早已 EOL，交期无保障或仅拆机可寻，这是电网资产维护典型痛点。
典型场景与备货建议：
- 110kV/220kV 变电站 WESDAC D20 RTU 综自系统（监控/遥信/电度采集）：通常 1～2 面 RTU 柜各 1 台 → 按同型号 RTU 群备 1 块冷备（同 Rev 或确认固件兼容），存入防静电袋+恒湿柜；每年核对备份 Application Database 可读性。
- 多站同质化 WESDAC D20 网络（配调/县调管辖）：>5 个同类站 → 建议备 1～2 块（视站点数），并与运维班组约定借用流程；老旧电池（D20 系统电池模块）每 5 年强制更换不与模块混谈。
- 已改造为 IEC61850 或新代 RTu/网关：，旧件可登记呆滞处置。[请以现网改造清单为准]
- 与 GE Mark VIe / RX3i / 90-30 CPU 区分：外观可能都是插卡但背板、软件(ToolboxST vs WESDAC Configurator)、固件全不同——这是电力公司多系统混维常见串线错误，ERP 分建物料号。
真实案例：西南某地区供电局 2016 年雷雨季一 110kV 站 WESDAC D20 RTU 通信全断，到现场发现 RUN LED 快闪（RAM Check Error），原因为机柜背面 D20 系统锂电池漏液渗到背板腐蚀 SRAM 供电脚——配置丢失。当时无冷备也无近期备份（上次备份是三年前改造时），花 6 小时从纸版遥信表重新建点下装恢复。事后该局把 列入 A 类备件（按 8 个同类站备 1 块二手测试件），并强制每半年做 RTU Config Backup + 电池电压巡检。教训很简单：Legacy RTU 的备件不只是硬件，配置文件和电池也是备件的一部分。
