描述
产品详情

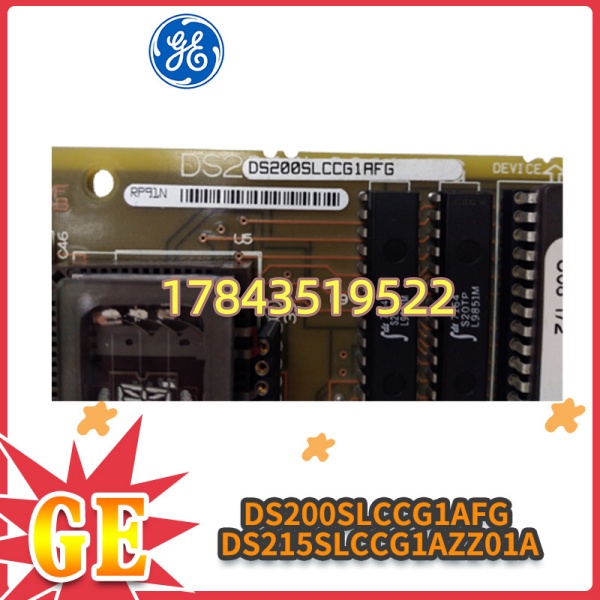

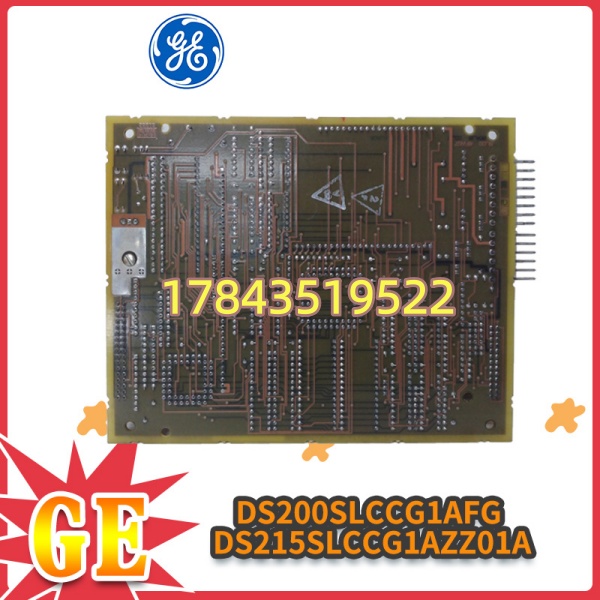

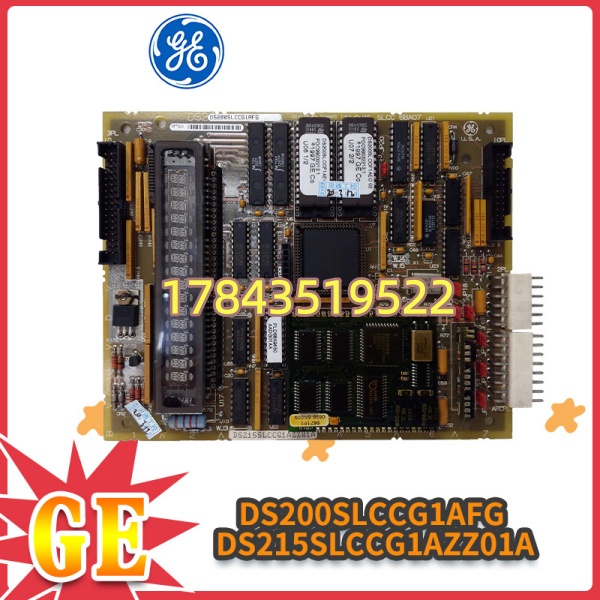

· 型号：DS200SLCCG1AFG（关联 DS215SLCCG1AZZ01A 为完整部件号标识，G1AFG = PCB P/N + 修订/选项）
· 品牌：GE Energy / GE Vernova（Speedtronic Mark V）
· 系列：GE Speedtronic Mark V Turbine Control System — SLCC (LCQA) Communications / Coprocessor Card
规格参数
- 产品标识：DS200SLCCG1AFG（PCB 印字面），Associated Part Number DS215SLCCG1AZZ01A（在标签/BOM 中），SLCC = Serial Link & Comm Card w/ opt. Coprocessor
- 适用系统：GE Mark V 燃气轮机(GT)、蒸汽轮机(ST)、联合循环控制柜 — <R><S><T> 三重或 Simplex 控制器机架
- 模块类型：Mark V 通信与协处理板 — 经背板 VME 与 Mark V 主 CPU(<R>板 IC660/IC670 系列或早期 80186 主机)交互；对外提供串行链路(TM — Turbine Manager PC 或 DM200 屏)及 I/O Expander Link；部分版本含 Motorola 68000 协处理器跑局部闭环/伺服算法
- 供电：背板引入 +5 V DC（典型 1.5～2.0 A）、+12 V / -12 V（RS-232 驱动），总功耗 < 10 W
- 外部接口：2×EIA-232/485 串行口（通常 DB9 或 10-pin header 经扁平缆到机架背面 D-sub 面板），连 Turbine Manager 或 Printer/Modem；部分版本有 optical fiber port（依 option）
- 协处理器：依后缀(G1A/C etc.)可含 MC68000 或等价 coproc 跑 LCQA firmware——G1AFG 通常指特定 FW/option 组合，采购须核对原板完整 G1x 字母
- 指示灯：RUN / ERR / LINK ACT LED（依丝印版本）
- 安装：Mark V 机架专用 SLCC 槽位（通常紧邻 <R> CPU 或指定 Slot 2/3 依 <R><S><T> 架构），导销 + 前手柄锁紧，ESD 敏感
- 固件：固化 EPROM/Flash 载 LCQA code，与 Mark V Toolbox(ToolboxST 早期版 / LM Software)版本需兼容
- 工作温度：0 ～ +60℃（柜内，IEC 61131-2）
- 存储温度：-40 ～ +85℃
- 湿度：5%～95% RH 无凝露
- 涂层：conformal coating（黄/绿），耐工业环境
- 认证：Class I Div 2 / CE / cULus（依铭牌）
- 生命周期：原厂 EOL（Mark V 已 Obsolescent / Legacy Status），靠 NOS 及测试拆机流通；Mark VIe 为新平台不兼容此板
产品介绍
DS200SLCCG1AFG 是 Mark V 控制柜里的通信协处理卡——负责 <R>/<S>/<T> 控制器与人机界面(Turbine Manager PC / DM200 屏)之间的串行通信、I/O Expander 链路管理及部分局部控制计算(若含 coproc)。你在 Mark V 柜门内侧或控制机架槽位能看到它，透过它下载程序、看 Trend、Ack Alarm。Mark V 报 “SLCC Card Not Found / Comm Loss with TM” 十有八九是它或串行缆问题。
坦白讲这板子故障率不算高但一旦坏影响大——人机界面全断链，操作员看不到参数只能靠硬表计。常见失效是串口驱动芯片打坏（感应过压经由 RS-232 线打入）和 EPROM 老化读错。换新通常不需重下逻辑（存于 <R> CPU 或 EEPROM 自身有备份映像），但要注意 G1AFG 后缀代表特定 option/coproc 配置，混用不同 G1x 可能 TM 连不上或局部算法异常。老线建议留同完整 G1AFG 标识冷备，年检做 TM Link 自环测试。
应用场景与行业案例
痛点切入：
我在现场遇过 6B 燃机 Mark V 柜 Turbine Manager 报”Communication Timeout — SLCC Link Down”，量 DM200 到 SLCC 串口线 OK，拔板目检——背面 near DB9 头有轻微感应过压烧灼痕迹（柜未装串口浪保），确认 SLCC 口芯片打坏。这种时候控制逻辑照跑（不 Trip 除非 Triple Modular 也配错），但运行员失去所有屏幕监视和 Alarm Ack——调度要求恢复 ASAP。
典型场景：
- 6B/9E 燃机 Mark V 控制柜（<R><S><T> 三重 modular）——DS200SLCCG1AFG 作控制器对人机通信卡，MRO 必保备件，非它不可（Mark VIe 不向下兼容）。
- 蒸汽轮机 DEH Mark V 版——SLCC 连 LM PC 做 Trend/Alarm/下载，老线保运。
- 联合循环 BOP Mark V 分散控制——Simplex 机架单 SLCC 连就地屏，故障致通信全断。
- 保运冷备轮换——年检用 Toolbox/LM 做 “Board Test”、查串口浪保、同 G1AFG 留一块。
真实案例：
南方某 6B 燃机电厂 Mark V（Triple <R><S><T>），秋检发现 <R> 柜 SLCC RUN 灯不闪 ERR 微亮，TM 连 <R> 超时（<S><T> 正常）。重启 <R> 控制电无效，拔 SLCC 目检串口口附近有静电打痕——确认板级故障。库房有测试过拆机 DS200SLCCG1AFG（同 G1AFG 后缀，DS215SLCCG1AZZ01A 标签一致），先断 <R> 控制电源→拔旧板(ESD 手环)→插新板→上电→RUN 闪绿→TM 自动重连（或手动 Reconnect）→Trend 数据回显→确认 Alarm Ack 正常。全程停机控制电约 10 min（逻辑未停——Triple 另两模在线）。轮机电仪说”幸亏 TM 还能连 <S><T> 临时监视，也幸亏留了块同 ——换错 G1A 版 TM 连不上白折腾”。确实，Mark V 通信卡备件铁律：完整 G1xxx 后缀一致 + 串口加浪涌保护器。
常见问题解答 (FAQ)
Q1：DS200SLCCG1AFG 支持热插拔吗？能在线拔插吗？
不建议热插拔。虽 Mark V 三重模件部分槽位容许在线拔插 SLCC 不立即 Trip（逻辑由 <R><S><T> 表决），但拔通信卡会断 TM Link 且可能致 VME 总线短暂异常。稳妥：退出 TM 下载/监视 → 断该机架控制电源（或确认 Simplex 可短暂停）→ 更换 → 上电 → 确认 RUN 闪、TM Reconnect 正常。
重要。G1x 后缀代表有无协处理器、EPROM 内容版本、串口配置。<R><S><T> 架构通常要求三块 SLCC 同版本或确认兼容矩阵——混用可能 TM 报 Incompatible Hardware 或局部 LCQA 功能异常。采购核对原板完整印字 （含 字母）及 DS215SLCCG1AZZ01A 标签，不随意换 G1A/G1C 替。
Q3：换新板后需要下载程序或设置吗？
SLCC 本身不存 turbine控制逻辑（存于 <R> CPU EEPROM/Flash 或 Triple Vote RAM），通常上电后自动 Boot 并受 <R> 板识别。少数情况需通过 LM/Toolbox “Update Firmware” 若版本不匹配提示，但一般不需重下装 Application。确认 TM 可连、Trend 可建即 OK。
Q4：怎么鉴别拆机件好坏？常见失效模式？
最常见：RS-232 驱动芯片打坏（串口不通、TM 超时）、EPROM 位翻转（偶发 CRC 错）、金手指氧化（报 Slot Not Found）。看：①PCB 无电弧烧痕（尤其 DB9 附近）；②金手指轻磨损无黑垢；③S/N 标签清晰含 DS215SLCCG1AZZ01A；④卖家提供上机架 <R> 识别、RUN 闪、TM 可连截图/视频（或至少亮灯自测）。收到先目检再存冷备。
Q5：停产了吗？有新替代直接安装吗？
Mark V 平台整体 EOL/Obsolescent，新透平项目用 Mark VIe / Mark VII。 在老线无 Pin-to-Pin 替代——整柜升级才考虑换 Mark VIe 重做 I/O 与逻辑。老线保运按原精确完整型号（含 & DS215SLCCG1AZZ01A 标识）采购 NOS/测试拆机。
Q6：SLCC 串口口怎么保护？TM 连不上先查什么？
建议 SLCC 到 TM PC / DM200 的 RS-232 线加串口隔离保护器（浪涌抑制 < 15V 钳位）。TM 连不上先查：①SLCC RUN 灯状态；②串口线线序（GE 常 MD-NULL 交叉 pin2-3）；③PC COM 口号/波特率(9600/19200)匹配 LM 设置；④换短环回测 SLCC 自环（若支持）。仍有问题考虑 SLCC 板故障。
