描述
产品详情
· 型号：WESDAC D20 A（WESDAC D20系列A型，常标D20 A或D20A，配套终端板WESTERM Base）
· 品牌：GE（原Westinghouse西屋，WESDAC/WDPF）
· 系列：WESDAC D20 / WDPF I/O（Distributed Analog Controller，属WDPF DCS架构）
规格参数
- 模块定位：WESDAC D20 A是分布式智能I/O控制器，A型多为模拟量输入（AI）或混合AI/AO，内置80C186或类似微处理器，独立做A/D转换和线性化，减主控负载
- 通道配置：16或32通道独立隔离模拟输入（依版本，需核对/以原厂手册为准），支持TC（J/K/T/E/S/B/R/N）、RTD（Pt100/Ni100）、4–20mA、0–5V/1–5V
- 分辨率/精度：16位A/D，精度±0.1% FS @23°C±2°C，温漂<0.01%/°C，通道间隔离1500V AC（光耦+变压器隔离）
- 采样与处理：每通道可设工程单位、线性化、开方（差压→流量）、报警上下限，板载RAM缓存最新128点/通道，扫描周期可配10ms–1s
- 通信接口：WESDAC D.20链路（HDLC-based串行，同轴RG58或双绞线，2 Mbps），可选RS-232/485本地终端，DB9连接器（通信+供电），后接40针端子排现场线
- 供电与接线：通过WESTERM终端底座供+5V DC（逻辑）/±12V DC（模拟），典型功耗<5W；现场线接40针IDC或螺丝端子，屏蔽层单端接地柜等电位
- 安装形式：插卡式模块插进WESTERM终端底座（无源接线底座），模块本身可热插拔拔下不断现场接线（底座留现场线），DIN导轨或19英寸机架mount
- 外形尺寸：模块约140×100×35mm（插卡），带底座约160×120×50mm，重量约0.3–0.6kg
- 工作温度：–40°C至+85°C（工业宽温版，标准柜内0–60°C），存储–40至+85°C，湿度5–95%非冷凝
- 防护/认证：IP20柜内，Conformal Coating防腐涂层可选（G3级化工厂），CE/UL/cUL，MTBF标称>10万小时（西屋原厂数据需核对）
- 诊断与安全：前面板LED（PWR绿电源、COM绿闪通信、ERR红故障、Run绿闪），Watchdog硬复位，自诊断上传WDPF OI（Operator Interface）
- 兼容与固ware：WDPF I/A Series兼容，D20 A向下兼容D20 B/C老版但通信速率需匹配D.20网；工程站在WDPF Build软件里配点，下载到模块Flash
- 关键备注：WESDAC D20 A不是独立控制器，离开WDPF D.20链路和主控（如WDPF Q-Line或 newer Ovation迁移）跑不起来；常混标“D20 A analog input”但实际有AO/DI/DO混版，买时确认AI还是混合
产品介绍

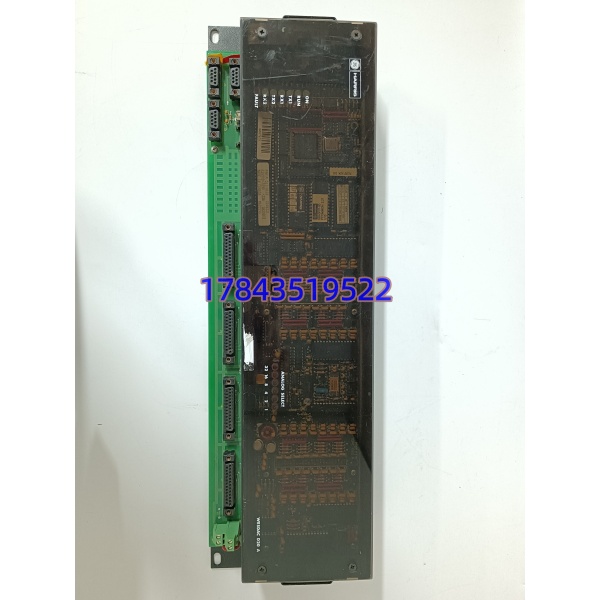

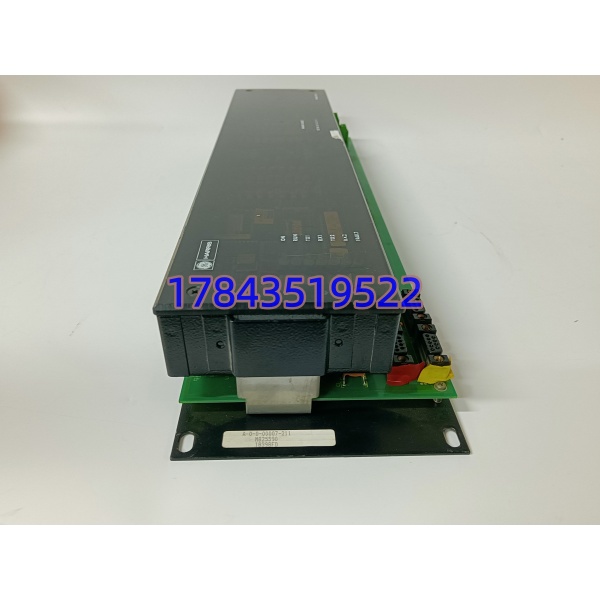

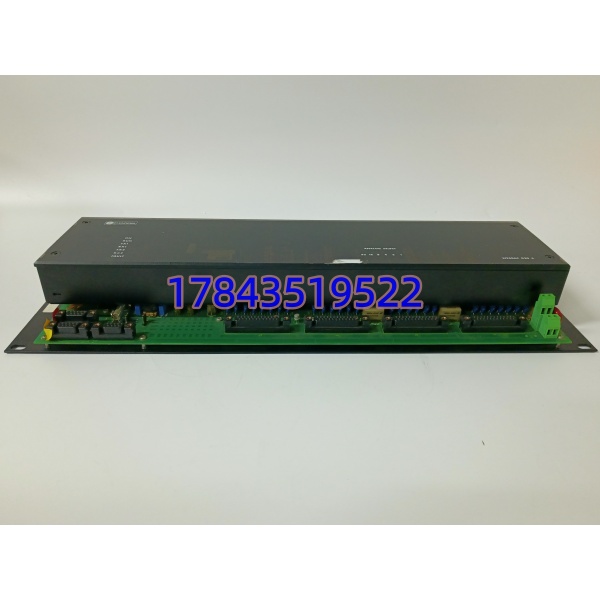

这是GE/西屋WESDAC D20 A分布式I/O模块，属于老WDPF DCS架构的智能前端。定位很直白：电厂/化工厂老装置不想换整套DCS，就把测温/压力/流量点甩到就地WESDAC机箱，D20 A插在WESTERM底座上，热电偶冷端补偿和线性化在模块里算完，经D.20 HDLC串行链路上主控，省几公里屏蔽电缆。前面板LED看通信和电源，模块可热插拔——拔下换新品，现场40针端子线留在底座上不动，不停主控扫描，这是老WDPF最大卖点：维护不断线。
和ABB S800 I/O或Siemens ET200比，这货卖点是西屋原厂冷端补偿算法准到±0.5°C，化工厂炉区几百支热电偶直接进D20 A，不用外挂温度变送器省万把块。坦白讲，WESDAC/WDPF早停产，现在Ovation替了，但国内300MW/600MW机组还大量跑D20 A，二手市场流转。我在现场遇到过凌晨3点#3炉过热器壁温D20 A报ERR红，主控还能看旧值但新点冻住，拔下插翻新件（底座线不动），上电COM闪，省了重校两百支热电偶的功夫。
应用场景与行业案例
痛点切入：我在现场遇到过老电厂炉区改造，原集中I/O柜到就地热电偶走了800米铠装电缆，中间端子箱进水腐蚀，信号跳变导致MFT误动。换WESDAC D20 A装炉顶就地保温箱，D.20同轴缆连主控室，现场线缩到3米，屏蔽层单端接地，非计划停机减少。还有化工厂反应器区变频器谐波大，普通AI卡被共模电压烧背板，D20 A通道隔离1500V扛住，热插拔换模块不停主控扫描。
典型场景：
- 火电厂锅炉壁温监测：炉顶装WESDAC D20 A机箱，32通道TC K型测过热/再热壁温，冷端补偿在模块，D.20链路上WDPF主控，非它不行因为老WDPF生态兼容。
- 化工厂反应釜温度群：反应器区高湿+酸碱，D20 A带Conformal Coating G3级，RTD Pt100进40针端子，RS-485本地HMI看趋势，主控室只收D.20数字量省电缆。
- 老旧WDPF保产备件：电厂原D20 A烧A/D芯片，插同型号进WESTERM底座（现场线不动），WDPF Build下载原点表，主控不重启，避免换整套Ovation花百万。
- 水泥窑托轮测温：窑体旁高温+振动，D20 A宽温–40°C起，TC测托轮轴承温度，报警直驱本地蜂鸣器，D.20链路上中控，柜内IP20但隔离扛得住变频器dv/dt。
真实案例：前年在山西一个300MW机组，#1炉过热器壁温系统D20 A凌晨报“Comm Loss”，操作站两百点壁温变横线，但MFT没跳因为三取二用了别的测点。我到电子间看WESDAC机箱，D20 A PWR绿灯灭ERR红闪，拔下模块（底座上40针TC线纹丝不动），金手指有氧化白膜，酒精擦完插测试机架COM灯不闪——板载HDLC芯片炸了。翻备件柜有二手D20 A（成色一般，标签手写WESDAC D20 A，风扇无因为无风扇设计），插进底座，上电COM绿闪，WDPF OI认SN匹配，点表自动从主控缓存恢复，壁温曲线回来没停炉。说实话，那模块PCB有划痕、端子座积灰，但现场它就是保老DCS件，省了至少10万非计划降温停炉损失。
常见问题解答 (FAQ)
- 是否支持热插拔？支持，但有前提。WESDAC D20 A设计成模块插无源WESTERM终端底座，现场线接底座不动，可带电拔模块换新（热插拔），主控D.20链路短暂丢该模块点但不停扫描其他模块，新模块插进自动从主控缓存恢复点表（需主控RUN）。但拔前确认ERR灯不是通信丢失导致假故障——先查D.20同轴缆终端电阻120Ω对不对，再拔。单D20机箱无冗余时拔模块该机箱I/O全丢，工艺允许再换。正确做法：看OI上“Module Degraded”=可热拔；关键测点先让操作工切手动/报警旁路再拔。
- 停产了替代方案是什么？西屋WESDAC/WDPF全线停产，新项目用GE Ovation DCS（Ovation I/O兼容D20迁移卡，但需换底座和通信卡）。老系统保产直接买二手D20 A，成色选测试过的翻新带6–12个月质保，重点查冷端补偿精度和A/D芯片（测TC点0°C冰水混 vs 25°C室温对得上）。实在找不到，可评估第三方修板（换80C186/光耦/A/D），但需WDPF Build验证D.20 HDLC通信和扫描周期，工期3–5天起。有一点注意：D20 A（AI）和D20 B（AO）物理同底座但固件不混插，换错版报“Invalid Module Type”。
- 兼容性与程序丢失风险？D20 A是I/O模块，控制逻辑在主控（Q-Line/Ovation），模块里只存点表/校准系数在Flash。换模块前在工程站做full backup（点表+校准文件），新模块插底座自动从主控下栽配置（热插拔时），或手动进WDPF Build“Download to Module”。电池不在D20 A（在主控），模块无电池但冷端补偿EEPROM一般不丢，RTC在主控侧。拔前拍照DIP开关设置（地址拨码），新模块拨码必须和旧一致，不然D.20链路地址冲突全机箱掉线。
