描述
产品详情

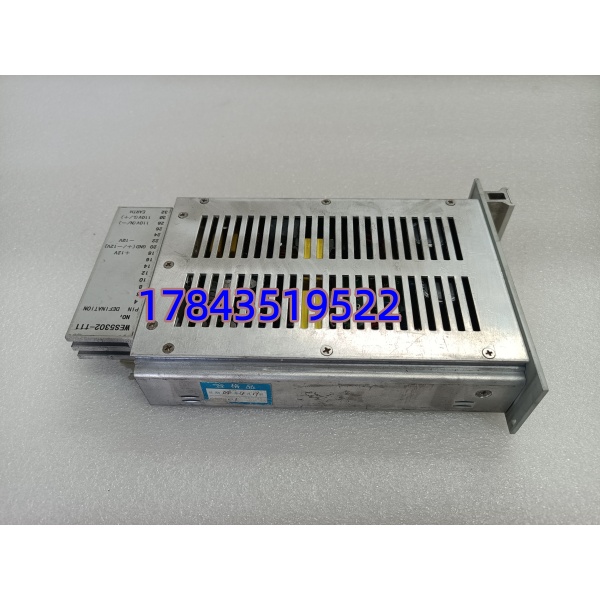

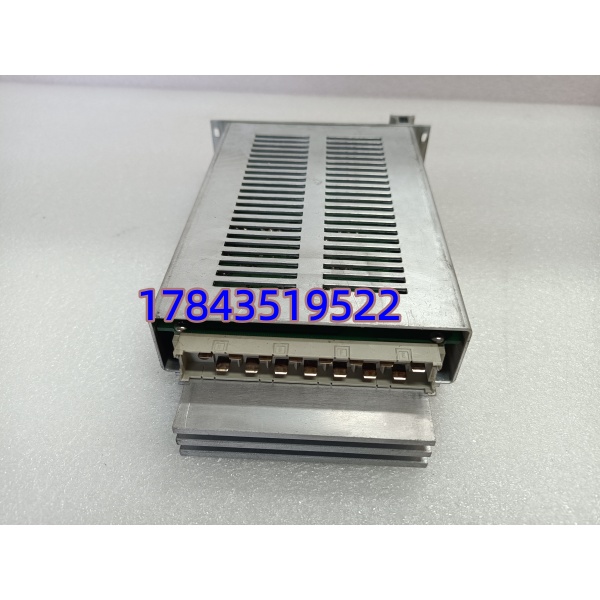

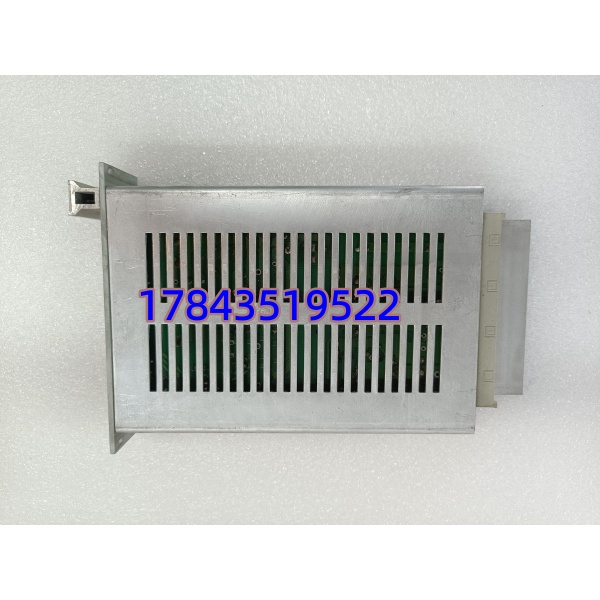

· 型号：WES5302-111
· 品牌：GE Multilin（现 GE Vernova / GE Grid Solutions）
· 系列：WEStation 5302 — UR Series Protective Relay Local HMI Terminal
规格参数
- 完整型号：WES5302-111（111 通常指 10.4″ Color TFT Touch、English/Franch 多语 OS、内置 EnerVista Launchpad Viewer；部分批次标 WES5302-xxx 变体含义需核对铭牌）
- 适用系统：GE Multilin UR 系列微机保护（L90 母线、E70 变压器、C70 馈线、G60 发电机、F60 线路、B30 等），通过 Ethernet (Modbus TCP / GE SRP) 或 RS-485 (Modbus RTU / DNP3) 连接；亦可用于 D20/D200 RTU 简易监视
- 显示屏：10.4 英寸 TFT 彩色 LCD，分辨率 640 × 480 (VGA)，256K 色，CCFL 或 LED 背光（依生产批次）
- 触摸类型：电阻式模拟触摸屏（笔或手指按压，防误触需 > 3mm 接触）
- 处理器 / 存储（内置嵌入式单元）：工业 RISC / x86 嵌入式 CPU（依版本），Flash 存 OS + 预装 HMI 工程，RAM 运行缓存（具体以实物铭牌为准，不影响备件互换）
- 通讯接口：≥ 2 × 10/100Base-TX RJ45（Ethernet，连 UR 继电器或厂级网络）；1 × RS-485（端子或 DB9，Modbus RTU / DNP3 可选）；部分版带 USB 口用于配置/拷录波
- 前面板防护：NEMA 4X / IP65（仅前面板，背面控制箱 IP20 需装柜内）
- 安装方式：面板开孔嵌入安装（通常 264 × 204 mm 开孔），配夹紧片或螺栓固定；也可配独立台式支架（选件）
- 供电：+24 VDC（允许 18–36 VDC），典型功耗 ≤ 15 W（含背光全亮），由柜内直流电源或配套 100–240V AC → 24V DC 适配器供给
- 运行温度：0℃～+50℃（贮存 -20℃～+60℃），5%～95% RH 非凝露
- 预装软件：WEStation Viewer / EnerVista LaunchPad（只读浏览模式或带密码进入定值修改，依授权 Key）
- 键盘/按键：屏幕软键盘 + 前面板硬件 Function 键（F1～F4 或 Menu/Enter/Esc/Up/Down）
- 认证：CE、UL 508、CSA C22.2 No.1010、IEC 61010-1，符合 IEC 60255继保辅助设备标准
- 配套附件：编程电缆（UR 系列以太网或串口线分开采购）、安装密封垫圈、24VDC 电源模块（通常柜内已有）
产品介绍
WES5302-111 是 GE Multilin UR 系列保护继电器的配套就地人机界面——装在保护屏门或控制柜面板上，通过网线或串口连 UR 装置，让现场人员不用搬笔记本就能看实时测量值、浏览 SOE 事件、调故障录波波形和修改二级以下定值（需密码）。它本身不是保护 CPU，宕机不影响继电器跳闸功能，但没了它就只能靠装置小屏或远端 SCADA 看数据。
坦白讲，这 HMI 最常见故障是背光灯老化（CCFL 版用了 8～10 年亮度明显暗）或触摸漂移校准丢失，主板坏少见。换备件注意核对：WES5302 后缀不同可能预装语言包或接口配置不同（-111 是最常见的 10.4″ 彩触英文版），最好抄旧板完整标签。新屏第一次联机通常自动搜索同网段 UR 装置，也可手动 IP 指定。
应用场景与行业案例
我在现场最烦的是继保班想就地改定值发现 HMI 黑屏但 UR 装置本身 RUN 灯正常——通常是 24V 供电保险烧或 CCFL 背光彻底灭（老屏还能隐约看到字符照手电）。偏远站没笔记本就得派人跑，有块冷备 5 分钟换完。
典型场景：
- 110kV～500kV 升压站保护小室（UR 系列 L90/E70/G60）——WES5302-111 嵌装于保护屏门，运行人员就地查保护动作报告、复归信号、做简单定值核查，非它不可因需 EnerVista Viewer 原生协议对接 UR
- 电厂厂用变差动/接地保护柜——单 HMI 通过以太网循环切换监视多台 UR 装置（Daisy Chain 或交换机），省多屏成本
- 工业用户（石化/冶金）高压马达保护——就地柜面装 供电气巡检读启动曲线和热积累值
- 水电/风电集控子站——部分改造项目用 做简易就地监视网关，经 RS-485 读老继电器数据
真实案例：
沿海某 220kV 站春检，继保班反映 #2 主变保护屏 -111 上电后背光亮数秒随即熄灭，按键无反应——拆下测 24V 供电正常但主板 5V 稳压输出偏低，判断内部电源模块老化。库房有拆机测良同型号 -111，断电拆旧装新、连以太网线、上电自动搜到同网段 E70 和 G60（IP 段一致），无需重配直接显示实时数据，约 8 分钟恢复。班长说：”这屏十二三年不坏，南方潮湿偶尔电源板电容鼓包，按站配一块冷备，别忘了带密封垫圈。”
