描述
产品详情
· 型号：WES5162（GE 燃机 Mark VI/VIe 配套 Workstation Extension Shelf — 黑色框架版）
· 品牌：GE Energy / GE Digital（燃机配套 HMI 产品线）
· 系列：WES5100 系列 Workstation Extension Shelf（WES5162 ≈ WES5160 类深箱黑框，具体 Rev 见实物铭牌）
规格参数
- GE 型号标识：WES5162（常见铭牌同时印 Drawing No. 如 5162-xxxx 及 Serial）
- 产品定位：Workstation Extension Shelf — 黑色钢制 19″ 机架安装框架，用于 Mark VI / Mark VIe 控制室或就地操作台
- 适用主机：GE AWS (Application Workstation) 如 AWS650 / AWS670 系列工业 PC、TCI 瘦客户机、或兼容 19″ 工控机（需核对深度及导轨孔距）
- 机架单位：典型 5U (222mm) 或 6U (266mm) 高（依具体子型号 — WES512x 浅≈350mm深，WES516x 深≈480–520mm）
- 安装方式：标准 19″ 机架四柱螺栓固定（M6 方孔螺母）或操作台内嵌入式（依控制台开孔）
- 结构组成：前框带锁门/冲孔通风、键盘/鼠标托盘（抽拉式，部分版本无）、内部滑轨用于滑入 AWS 主机箱、顶部/底部走线环
- 键盘托架行程：典型 250–300 mm 抽拉，承重 ≥5 kg
- 光驱位：部分版本预留 5.25″ 半高光驱位（CD-ROM / DVD-RW）或 USB 接口面板
- KVM 穿孔面板：前部穿孔钢或亚克力视窗（依配置），可选配 GE KVM 切换器安装位
- 材质 / 表面：冷轧钢板 SPCC 1.2–1.5mm，黑色静电粉末喷涂（RAL 9005 哑光）
- 颜色：黑色（WES5162 特指黑色框架；WES5152 常为浅灰/米白旧版）
- 散热：前后穿孔通风或顶部风扇单元安装位（选配），建议与柜内空调风道配合
- 接地：机箱背部 M6 接地螺栓，要求柜体等电位联结
- 配件通常含：左右导轨组件、前门锁钥匙(×2)、安装螺丝包、导轨固定角铁
- 工作温度（环境）：-10℃ ～ +50℃（框架本身无电子件，限内部安装 PC 规格）
- 尺寸（典型 WES516x 深箱）：≈ 483mm(W) × 267mm(H/6U) × 500mm(D)
- 净重：约 8–12 kg（依是否含 KVM/键盘托架）
- 适用标准：EIA-310-D19″ 机架标准，IEC 60297
- 配套常见 GE 件：AWS670-PC、IS215ADGDH1、IS215KPLCK1（键盘/鼠标）、WES5100 系列 KVM 模块
产品介绍

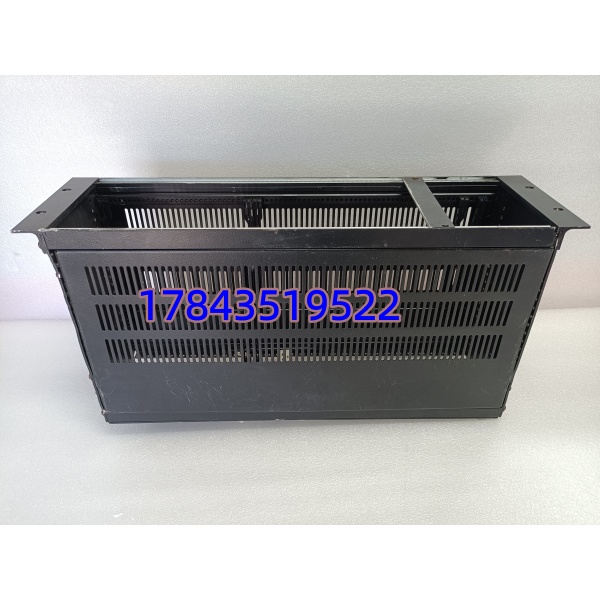

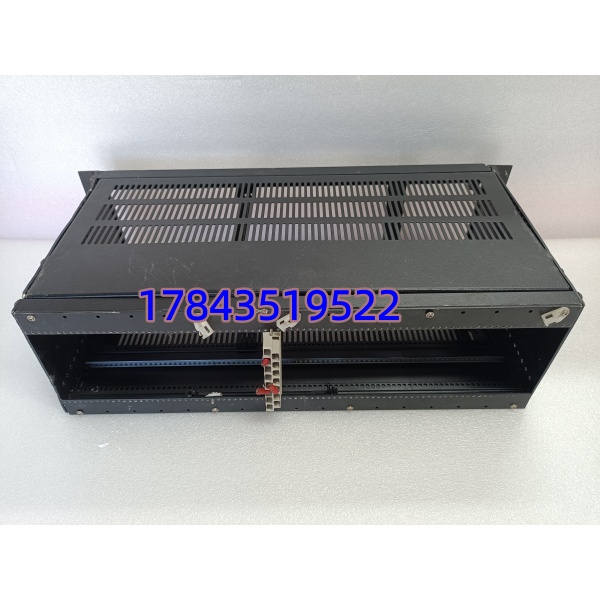

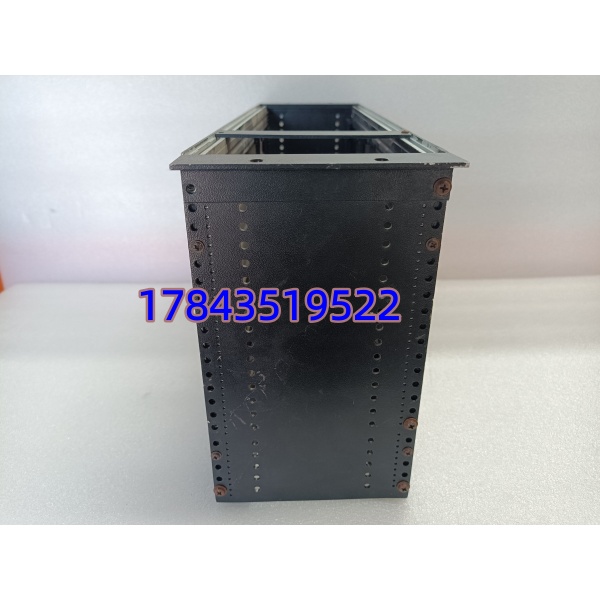

WES5162 是 GE Mark VI / Mark VIe 电站 HMI 系统用的 Workstation Extension Shelf——说白了就是个黑色 19″ 工业机架框，把 AWS 操作站主机、键盘抽屉、光驱塞进去固定在控制室立柜或就地操作台里。它本身没有电路板，核心价值是机械适配：GE AWS 原厂工控机滑动导轨正好卡进它的左右轨，前部门锁防无关人员碰介质/USB，黑色烤漆跟 GE 标准 HMI 柜一致。
有一点要注意：WES51x2 是框架/机箱结构件，不是 AWS 主机本身也不是 KVM 切换器——采购时常犯的错是只订框架忘订 AWS PC 或 KVM。老厂改造若原框架变形/门锁坏可单独换此件，AWS 主机直接平移过去不需重装软件。确认你现用是深箱(WES516x≈500mm)还是浅箱(WES512x≈350mm)，买错主机滑不进。
应用场景与行业案例
痛点切入
我遇过一台 9FA 机组控制室 HMI 柜，原装 WES5152（浅灰旧版）键盘托架导轨断裂导致 AWS 主机无法顺滑抽出做维护。量内净深够，直接换 WES5162 黑框（深箱版），AWS650 主机滑轨卡入吻合，前锁换新钥匙。这种结构件坏就是物理损伤——撞歪、导轨锈涩、锁芯坏——不影响软件但影响运维可达性。
典型场景
- 燃机 Mark VI/VIe 控制室 HMI 柜——安装 AWS 操作站 + 键盘/鼠标抽屉，非它不可因需与 GE AWS 原厂滑轨及开孔匹配。
- 就地操作台（Local Control Panel, LCP）——嵌入式安装 TCI 瘦客户 + 小键盘，黑色框架与 LCP 外观统一。
- 老厂 HMI 柜改造——原 WES512x 框架锈蚀或配件缺，升 深箱版兼容新 AWS670 主机（注意深度！）。
- 备件轮换——框架门锁/导轨磨损更换，保留原 AWS PC、硬盘及授权。
真实案例
西北某 9E 改扩建项目，原 HMI 柜 WES5122 浅框无法容纳新购 AWS670（深 480mm vs 旧框净深 340mm）。改订 黑框深箱版，拆旧框→新框装柜（四角 M6 螺栓）→AWS670 滑入导轨锁紧→接背后电源/网线→开机 ToolboxST 连正常。未动任何软件配置，全程机械拆装 40 分钟。老师傅说：”这东西没技术含量但尺寸必须核——深了浅了主机都塞不进。”
