产品详情
· 型号：WESDAC D20ME（D20M-E）
· 品牌：GE（General Electric）/ GE Grid Solutions
· 系列：GE D20 / D200 Substation Controller RTU Platform — WESDAC D20 系列
规格参数
- 产品类型：D20/D200 RTU 主处理器模块（Main Processor / CPU Board）
- 完整型号：WESDAC D20ME（部分文档标 D20M-E）
- 常见部件号：526-2004（非 VME 版）、526-2006（RS-485 增强版）、526-2005/2007（VME 总线版），部分带三防涂层（Conformal Coating）
- 处理器：32位 Motorola/Freescale MC68020 或 MC68030，主频约 25–40 MHz（依版本）
- 应用 Flash 存储器：2 MB（程序/配置存储，部分后期版本扩展至 16MB）
- 运行 SRAM：1.5 MB（部分版本 2MB 或 8MB SDRAM 依 PCB 版本）
- 电池备份 NVRAM：512 KB（掉电保持关键变量、事件记录、累计值）
- Boot ROM：1 MB（含启动引导与自诊断）
- 实时时钟：TCXO 温度补偿晶振，1.0 ms 分辨率，精度 ±2 ppm
- 以太网接口：2 × 10/100Base-T RJ-45（部分早期版 1 口），支持独立 IP/路由、DNP3/IP、IEC 60870-5-104
- 串行通信口：7 × RS-232/RS-485 软件可配（光电隔离 ≥1500V），数据速率 110 bps–115.2 kbps
- 维护口：1 × RS-232 DB9（本地调试/编程器 WESMAINT）
- D.20 Link：2 × HDLC 高速总线端口（连接 D20 I/O 模块、扩展机架，1Mbps 专有协议）
- 支持协议：DNP3 Level 2/3 Master & Slave、IEC 60870-5-101/104、Modbus RTU/TCP Master & Slave、GE 私有 D.20 协议（部分版本可选 IEC 61850 需授权）
- I/O 扩展能力：支持最多约 120 块 D20 系列 I/O 模块（DI/DO/AI/AO/RTD/PI），视固件版本和机架槽位数
- 看狗狗定时器：硬件级，可配置超时复位
- 自诊断：程序内存校验和、RAM 测试、配置验证、串口回环测试、I/O 模块健康检查、错误日志记录
- 供电：由 D20MX/D200 机架背板供给 5V/±12V DC（典型功耗 8–12W），前端系统通常配 24V DC 或 125V DC 电源模块（D20PS-x）
- LED 指示：Power / Run / Status / Comms / Error（依版本）
- 安装方式：插入 D20MX（单槽）或 D200 VME 机架指定 CPU 槽位，带锁定手柄
- 物理尺寸：约 100(H)×160(W) mm（3U Eurocard），单槽宽度
- 工作温度：0 … +55°C（工业宽温版 -40 … +70°C，以铭牌为准）
- 存储温度：-40 … +85°C
- 湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 认证：CE、UL 508、IEEE C37.1 / IEEE 1613（变电站环境标准）
- 供货状态：原厂已停产（Last Time Buy 已截止），市场以全新库存（NOS）和拆机测试良品流通
产品介绍

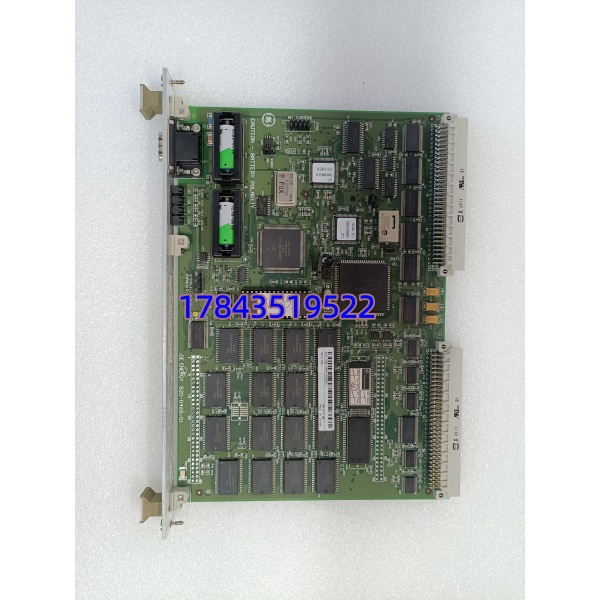

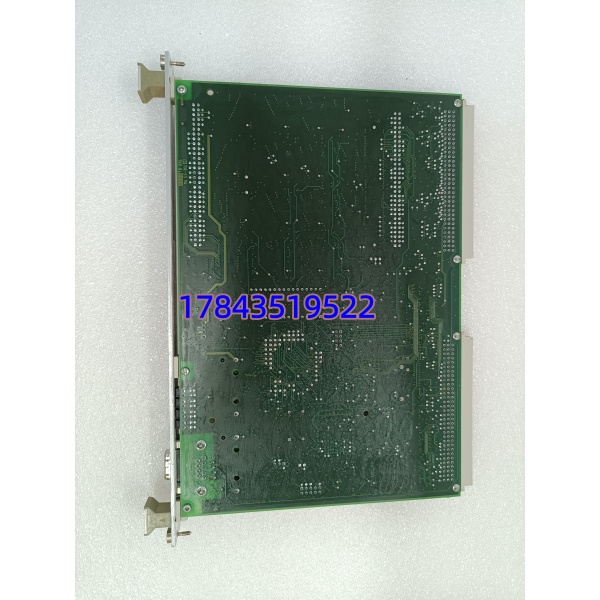

WESDAC D20ME 是 GE D20/D200 变电站 RTU 平台的”大脑”——一块插在 D20MX 或 D200 VME 机架里的主处理器模块。它跑嵌入式 RTOS，用 GE 专用组态软件（D20 Configurator / WESMAINT）编程，负责采集现场 DI/AI 数据、执行顺控逻辑、做协议转换，再通过以太网（DNP3/IP、IEC 104）或串口（DNP3、Modbus RTU）把数据送上调度 SCADA 主站。Motorola 68030 在如今看性能很普通，但它是为确定性和长寿命设计的——这套东西在变电站跑 15–20 年不稀奇。
坦白讲，D20ME 最大的隐患是电池备份 NVRAM 里的保持数据（累计运行小时、电度、SOE 缓冲区）——电池（典型 3.6V 锂亚硫酰氯）一般 5–7 年耗尽，过期不换会导致掉电后保持变量清零。换 CPU 模块前务必在 WESMAINT 做全配置备份（含 NVRAM dump）。有一点要注意：D20ME 分 VME 版（526-2005/2007，插 机架）和非 VME 版（526-2004/2006，插 D20MX 单机箱），两种不能混插，买前核对旧卡部件号前缀。
应用场景与行业案例
我在现场遇过最糟心的是 220kV 站 D20ME 电池漏液腐蚀 PCB——NVRAM 数据全丢，电度累积值和 SOE 缓冲区没了，调度质疑结算数据。从此我建议所有带 D20 的站纳入五年 MRO 计划：换电池 → 读 NVRAM 备份 → 上电老化检查。
典型场景：
- 110kV/220kV/500kV 变电站综自系统—— 做当地 RTU，采集保护/测控 IED 数据上送省调/地调（DNP3/IEC 104），接收遥控/遥调令
- 风电场/光伏站升压站—— + D20 I/O 模块采集箱变数据、SVG 状态，通过光纤以太网汇集中控 SCADA
- 石油天然气管线 SCADA 远动站——沿线 RTU 站用 D20MX+，通过卫星/微波/拨号链路远传压力/流量/阀位
- 水电厂公用 LCU——采集机组辅机 DI/AI，参与闸门控制连锁逻辑
真实案例：
西北某 330kV 枢纽站，雷雨后地调报”D20 RTU 通信中断”，现场检查 前面板 Status LED 快闪（自诊断故障），Run LED 灭。拔下模块发现背板插槽第 1 槽 VME 连接器金手指氧化（高原昼夜温差凝露），清洁后临时恢复。趁大修窗口更换 （同型号 526-2004，从冷备出库），用 WESMAINT 载入备份配置文件+NVRAM 镜像，20 分钟恢复在线。自动化班长说：” 十年不坏，但金手指氧化和电池漏液是定时炸弹——这俩该写进定检项目。”
