产品详情

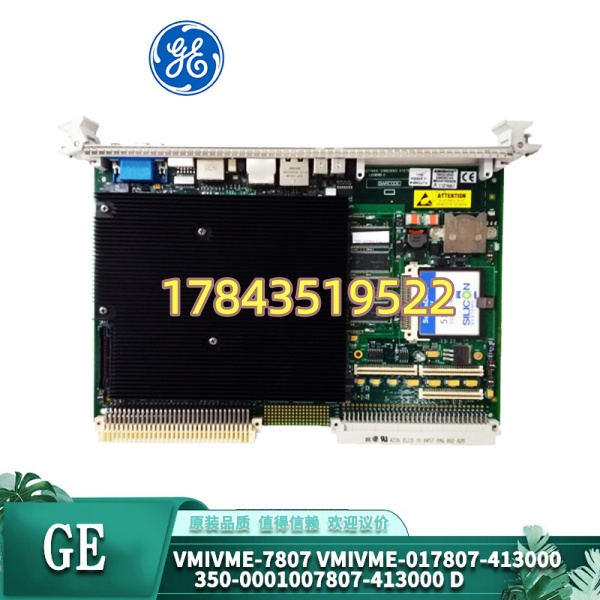

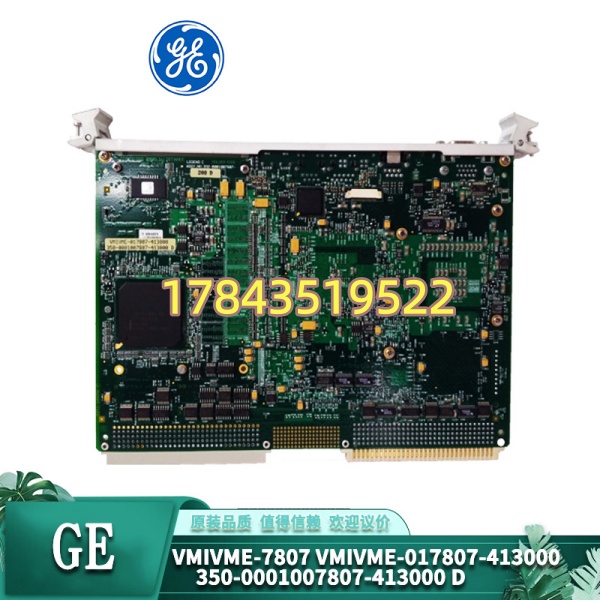

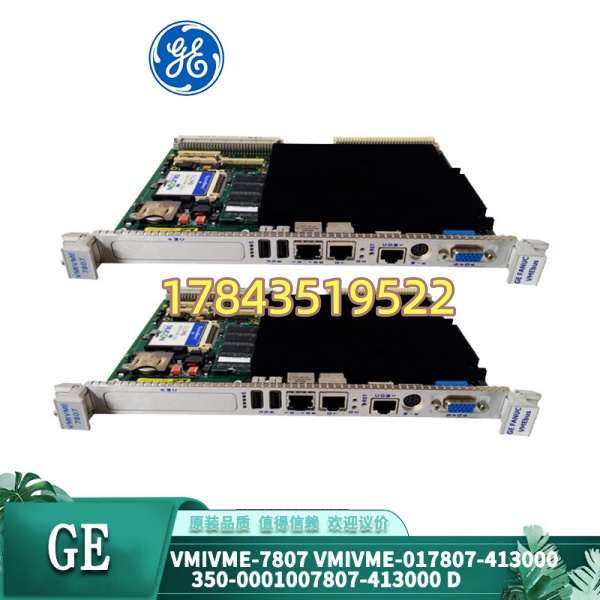

· 型号：VMIVME-7807-413000（等效 VMIVME-017807-413000 / 350-0001007807-413000-D）
· 品牌：GE Fanuc / VMIC（现 Abaco Systems）
· 系列：VMIVME-7807 — 6U VME64x Single Board Computer (SBC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VMIVME-7807-413000（-413000 表示 Pentium M 1.8GHz / 1.5GB RAM / 双千兆 / CF 配置组；长串为 GE 内部资产编号组合） |
| 产品类型 | 6U VMEbus 单板计算机（VME64x / ANSI/VITA 1.1），可作 Slot-1 System Controller 或智能节点 |
| 处理器 | Intel Pentium M（Banias/Dothan）1.1 / 1.4 / 1.6 / 1.8 GHz（依出厂，-413000 通常为 1.6 或 1.8 GHz），L2 Cache 1MB 或 2MB |
| 芯片组 | Intel 855GME + ICH4-M（400 MHz FSB） |
| 内存 | 1× DDR SODIMM + 板载焊接内存，最大 1.5 GB DDR266/333 SDRAM（部分版本支持 ECC 需 BIOS 开启，以原厂手册为准） |
| 非易失存储 | 板载 CompactFlash Type I/II 插槽（可启动，典型配 1～2 GB CF，支持更大），512 KB BIOS Flash，32 KB NVRAM（SRAM 保持靠超级电容或电池） |
| VME 接口 | Tundra Universe II VME-PCI 桥，支持 A32/A24/D32/D16/BLT64/MBLT64，硬件字节交换，VME64x 兼容 |
| 以太网 | 双千兆以太网（Intel 82546EB）：1× 前面板 RJ45，1× 通过 P2 背板或 P0 VITA 31.1 |
| PMC 扩展 | 1× IEEE P1386.1 / PCI-X 66 MHz PMC 插槽（32/64 bit，+3.3V / +5V PMC 供电），支持板对板后 I/O |
| 串口 / USB | 4× RS-232（16550 兼容，1× COM1 前置 DB-9，其余背板 P2）；2× USB 2.0 前置 + 2× 背板 |
| 显示 | 前面板 SVGA DB-15，部分版本支持 DVI-D 通过背板 P2（双头显示） |
| 其他 I/O | PS/2 K/M 前置，SATA（背板 P2），IDE（背板），看门狗定时器（可编程产生 NMI/Reset） |
| 供电 | 主 +5 VDC（典型 1.6～2.0 A 空载，典型功耗 8 W 不含 PMC 卡；满载带 PMC 可达 15～25 W 依子卡），+12V/-12V 微量 |
| 工作环境 | 工作 0℃～+55℃（工业级，某些宽温涂层版 -40℃～+85℃），存储 -40℃～+85℃，5～95% RH 非凝露 |
| 机械尺寸 | 标准 6U VME：233.35 × 160 × ~20.3 mm（单槽深，带 PMC 可能需相邻槽空置） |
| 操作系统支持 | VxWorks（电厂常见）、Linux（2.4/2.6 内核）、QNX、Windows XP Embedded / 2000 Professional |
| 安规/标准 | UL 1950 / cULus、CE、RoHS 符合（后期批次），VME 符合 IEEE 1014-1987 / VITA 标准 |
产品介绍
前两年帮一家仍跑 VME 架构的老式 Mark VI 改造项目盘点时发现，柜内 Slot 1 插的就是这块 VMIVME-7807-413000——它不像后来的 UCSB 跑 QNX 做燃机顺控，而是作为 VME 系统控制器给 VCM/IOM 模块提供 VME 总线仲裁，同时在上面跑 VxWorks 做数据采集或 HMI 网关。Pentium M 的好处是 x86 兼容、功耗低发热可控（比早年的 PowerPC SBC 凉快多了），PMC 槽能插额外千兆网卡、反射内存或串口卡来延长老系统寿命，不用整套换 DCS。
严格来说，-413000 后缀代表特定 CPU 频率/RAM/网口组合，不同后缀（-411000/-414000 等）电气兼容但通常要求 CF 卡启动镜像匹配 BIOS 版本，混插前要核对。从供应链看，Abaco/GE 早已对 VMIC VME SBC 宣布 EOL，全新原包绝迹，市面只剩 NOS 和拆机翻新——对持产单位这是教科书级的 Last-time-buy 场景，按 A 类关键 VME 资产战略囤货，比指望 6 周后淘到件现实得多。
应用场景与库存策略
VME 机架的系统控制器（Slot 1 SBC）挂掉等于整柜 VME I/O 模块失联——对仍用 Mark VI VME 架构的燃机或独立 VME 数据采集系统是全系统宕机，而 VMIVME-7807 系列停产多年，找一块匹配后缀的 -413000 常要等二手回流（4～10 周），关键机组扛不住这窗口。
- Mark VI 燃机控制柜 VME 主控机架 Slot 1 — 作 VME 系统控制器驱动 VCM/IOM，无直接 Mark VIe 替代（架构不同）→ 建议 A 类备件，单机架备 1 件冷备，-413000 后缀优先匹配原柜配置
- 独立 VME 数据采集/试验台（核电/军工/航测） — 运行 VxWorks/Linux 定制程序，PMC 扩展卡依赖特定 BIOS → 建议同步备份 CF 启动卡扇区级镜像（含 Bootloader + OS），备件与 CF 镜像绑定归档
- 多 VME 机架非 SYSCON 节点（如 HMI 网关/历史数据服务器） — 可酌情降 B 类，但同型号仍建议共享池备 ≥1 件
- 沿海/高湿腐蚀环境 — 优选带三防涂层版（若有），无涂层板入腐蚀环境寿命锐减 → 采购严查标签确认涂层状态，必要时手工补涂
真实案例：
华北某自备电厂 #2 炉 Mark VI VME 柜凌晨报”VME SYSFAIL—Slot 1 No Response”，重启无效。原柜 VMIVME-7807-413000 拆出检查——BGA 底部可见细微裂纹（典型老 SBC 热循环疲劳），无冷备件。联系渠道商反馈此后缀无 NOS 库存，最终等 11 天从东欧拆机回流恢复，期间机组限负荷损失 ≈¥22 万。复盘后该厂把 VME SBC 从 C 类升 A 类，购入 2 件 -413000（分柜封存），CF 启动卡做 dd 全盘镜像备份并按半年周期校验——顺带把原柜另两块 SBC 安排计划性预防性更换。
常见问题解答 (FAQ)
Q1：VMIVME-7807-413000 是原厂停产件吗？现在采购要注意什么？
A：GE Fanuc / Abaco VMIC VME SBC 全线 EOL（End of Life），全新原包基本绝迹，市面为 NOS（未使用库存）和测试翻新件。采购要求：① 清晰板面标签确认 -413000 后缀及日期码 ② 卖家提供 POST 通过 + MemTest + VME 主从模式通信验证记录 ③ 12 个月保固。关键机组建议按剩余服役年限做 Last-time-buy，勿零库存。
Q2：-413000 后缀和其他后缀（-411000/-414000 等）能混用吗？
A：电气和 BIOS 基本兼容，但 -413000 指定 Pentium M 频率/RAM/网口组合，部分应用镜像（尤其 VxWorks BSP 绑定特定 BIOS 特性）可能不启动或网卡 MAC 地址段不同。替换时优先匹配完整后缀；不得已换近似后缀须重刷 BIOS 至兼容版本并重建 CF 启动镜像，严格按 GE Hardware Manual操作。
Q3：能和 Mark VIe 的 IS420UCSBH4A 混淆吗？能互换吗？
A：不能。-413000 是 VME64x SBC，用于 Mark VI（VME 架构）或独立 VME 系统；IS420UCSBH4A 是 Mark VIe IONet 架构 QNX 控制器，背板、总线、固件完全不互通，物理也无法互换。核对控制柜——有 VME 机架+VCM 卡的是 Mark VI 用此 SBC，有 IONet I/O Pack + UCSB 的是 Mark VIe，别买错。
Q4：CF 启动卡损坏怎么办？有什么特别注意？
A： 从 CompactFlash 引导（也可从 IDE/SATA 若配），镜像含 BIOS Extension + Bootloader + OS（VxWorks/Linux/XP）。更换须用原厂/现场备份镜像做扇区级写入（dd / Win32DiskImager），不可用普通 U 盘制作启动盘，容量须 ≥ 原卡或更大。建议每 3～5 年主动更换 CF 卡（工业级 SLC CF 优先），防止擦写耗尽导致不引导。
Q5：PMC 扩展卡有什么兼容坑？
A：板载 PMC 槽为 3.3V/5V 兼容 PCI-X 66MHz，插只支持 5V 的老 PMC 卡可能不识别或损坏。高功耗 PMC（如 FPGA 处理卡）会使总功耗突破 25W，确认 VME 背板 +5V 供电阻抗裕度。现场实测个别第三方 PMC 卡需 BIOS 关闭”PCI Delayed Transaction”才能稳定枚举。
