描述
产品详情

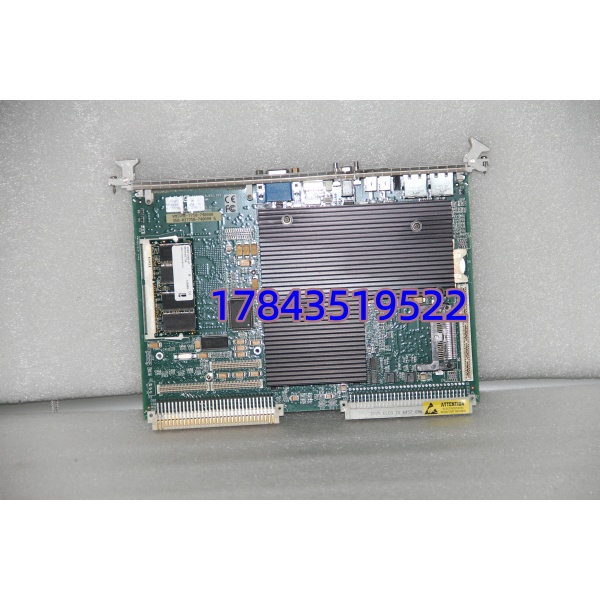

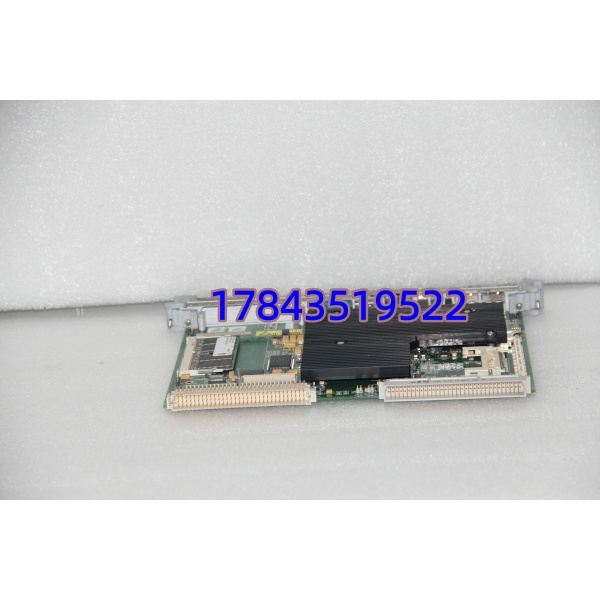

· 型号：VMIVME-7750（须核对完整后缀如 -746001 / -744001 / -834 等）
· 品牌：GE（GE Fanuc / GE Intelligent Platforms → Abaco Systems 继承 VMIC）
· 系列：VMIVME Series — VMEbus 6U x86 Single Board Computer（SBC，Discontinued）
技术参数
| 参数项 | 典型规格（以实物铭牌及 GE VMIC Datasheet VMIVME-7750 为准） |
|---|---|
| 完整型号 | VMIVME-7750（后缀 -744001/-746001/-834 等区分主频/内存/温级） |
| 制造商 | GE Fanuc / GE Intelligent Platforms → Abaco Systems (原 VMIC) |
| 产品类别 | VMEbus 6U 单槽 x86 嵌入式单板计算机（SBC / 系统控制器） |
| 处理器 | Intel Pentium III（Coppermine / Tualatin），最高 1.26 GHz，512 KB L2 Adv. Transfer Cache |
| 芯片组 | Intel 815E + ICH2，系统总线 133 MHz |
| 系统内存 | 1×144-pin SODIMM，最大 512 MB PC133 SDRAM（部分 Rev 支持更低容量） |
| 非易失存储 | 板载 32 KB NVRAM；可选 1×IDE CompactFlash（CF）插槽，最大 1 GB（启动盘/应用盘） |
| 图形接口 | 内置 AGP SVGA 控制器，4 MB 显存，前面板 VGA DB15，最高 1600×1200 |
| 网络接口 | 双 10/100BaseTX 以太网（Intel 82559 + ICH2 内建），前面板 RJ45，支持 PXE 网络启动 |
| 串口 | 2×RS-232（16550 兼容，16B FIFO），前面板 DB9，最高 115.2 kbps |
| 扩展插槽 | 1×PMC（PCI Mezzanine Card）Site，IEEE P1386 / PCI 32-bit 33MHz，5V |

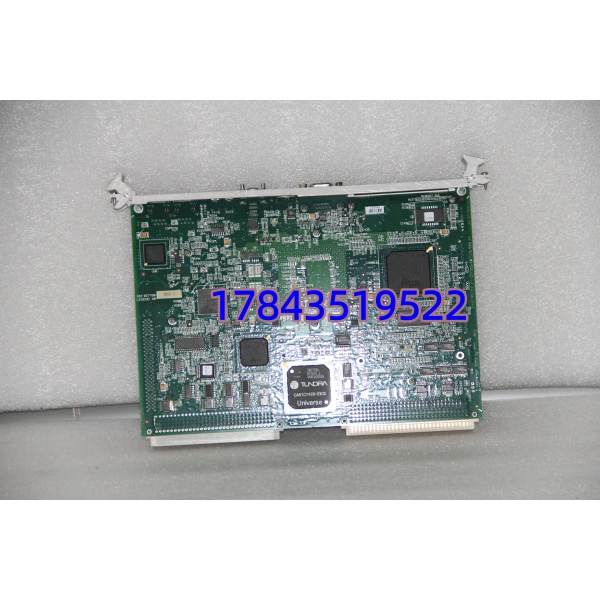

| VMEbus 接口 | VME64x（Rev. C.1 兼容），Tundra Universe IIB PCI-to-VME 桥，支持 A32/A24/D32/D64 BLT |
| USB / 其他 | 2×USB 1.1（前板），1×PS/2 K/B+Mse 组合口，1×LPT 并口（部分配置） |
| 看门狗 | 软件可编程 WDT（超时可触发 VME SYSFAIL 或本地复位），可通过跳线禁用 |
| 供电要求 | VME 背板 +5 VDC（典型 3.5～5 A 依配置/PMC负载），±12 VDC（串口/COM 用），典型功耗 25～35 W |
| 工作温度 | 商用级 0～+60℃（部分 -40～+85℃ 宽温工业级后缀），5～95% RH 无凝露 |
| 物理尺寸 | 6U VME Eurocard 233.35×160 mm（单槽宽），约 1.2 kg |
| 支持 OS | VxWorks（需 BSP）、QNX 6.x、Linux（2.4/2.6 内核有社区 BSP）、Windows 2000/XP Embedded |
| 生命周期 | EOL / Discontinued — GE 已停产，Abaco 提供有限 LTB 库存及认证翻新品，市场以 NOS/拆机为主 |
产品介绍
（场景痛点切入）在某燃气轮机试车台碰过一回：VME 机箱报”System Controller Fail”，查下来是 VMIVME-7750 板载 SODIMM 内存位翻转导致 VxWorks BSP 初始化挂死——整台燃机无法进入自控模式，试验计划推迟一天。这块板子是 GE VMIC 当年把 x86（Pentium III）搬进 VME64x 6U 机箱的扛鼎之作，靠 Tundra Universe IIB 把 PCI 域桥到 VME 背板，既能做 System Controller 仲裁整个 VME 总线，也能做 Slave Node 跑独立实时任务。它跑不了现代多核工控机那些花哨东西，但在老航电、燃机 MARK VI 配套 VME 柜、雷达信号处理机里至今不可替代——新 VPX 板卡物理插不进老 VME 背板。
从采购讲这就是典型的 A 类 Legacy 核心件：GE/Abaco 已 EOL，原厂无新造。对关键装置（燃机、核电仪控、军工测试台）建议趁还有带测试报告的 NOS 或 Abaco 认证翻新品 Lock 1～2 块做 Buffer Stock——持有成本（万级内）对比一次试车台或机组启动失败的机会成本完全不值一提。顺便提醒：买时一定要求供方做 VME 背板识别 + 内存 March-C 测试 + PMC 槽识别 + 双网口 Link 测试，并确认附带 CF/启动盘镜像兼容承诺，别接电才发现 BIOS 不对。
替换与升级建议
✅ 直接替换
- 同完整 P/N（含后缀及 Rev 级相近，如 VMIVME-7750-746001 Rev F 换 Rev E） — 插回 VME 首槽（System Slot），导入原 CF/Disk 镜像即可。建议 BIOS 版本不低于原系统最低要求，跨 Rev 大版本（如 Rev B→Rev F）先确认 Boot ROM 兼容或准备重刷 BIOS。
⚠️ 硬件兼容需改配置（有条件替代）
- VMIVME-7807RC / VMIVME-7768（Abaco 后继 VME SBC，Pentium M / Core Duo） — 物理同为 6U VME64x 单槽，PMC 槽兼容，但严格来说 CPU 架构、BIOS、BSP（板级支持包）不同——若原系统跑 VxWorks/Linux 需重新移植 BSP 并重新编译内核/应用，Windows XP Embedded 需重做镜像。替换工作量：BSP 移植+应用重编译+现场联调，通常 2～5 人日起，适合计划性系统升级而非紧急救火。
- — 通常可互换但需确认 BIOS Setup 中 VME 仲裁/邮箱地址与原配置一致，跨大版本 Rev 注意 BIOS 兼容性。
❌ 硬件不兼容
- Abaco VPX SBC（如 SBC34x 系列）、cPCI、PXI、现代 x86 COM Express — 背板电气/机械完全不同，无法直接插入 VME 机箱。整柜弃 VME 迁 VPX/cPCI 属大型技改（含重新开发应用软件、变更柜体布线），非简单替换。[请以 Abaco Systems Migration Guide及原厂手册为准]
