描述
产品详情

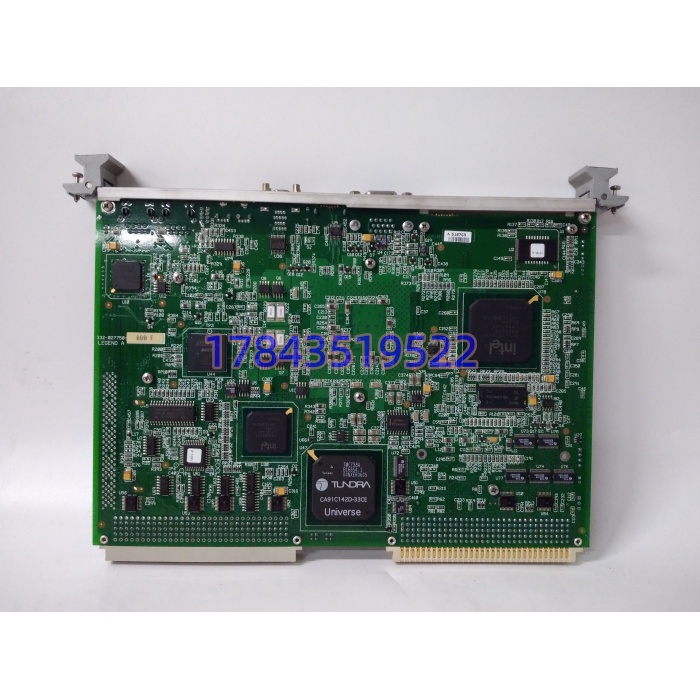

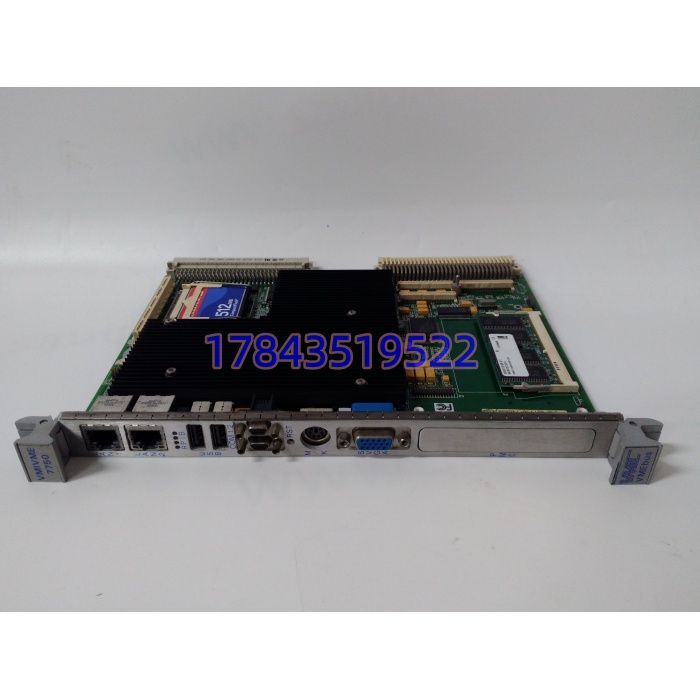

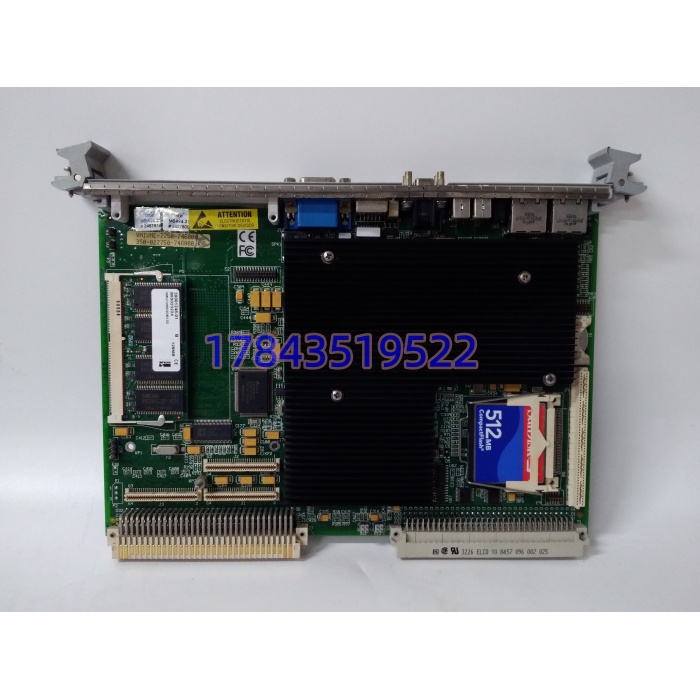

· 型号：VMIVME-7750-746000（350-027750-746000）
· 品牌：GE Fanuc / Abaco Systems（VMIC）
· 系列：VMIVME-7750（VME SBC）
规格参数
| 参数项 | 标称值 | 备注 |
|---|---|---|
| 处理器 | Intel Pentium III，最高 1.26GHz，815E 芯片组，133MHz FSB | 带 MMX，无 SpeedStep |
| 内存 | 1×SODIMM，最大 512MB PC133 SDRAM | 板载 512KB L2（P-III 内封） |
| 本地存储 | CompactFlash Type II 插槽（≤1GB），可选 IDE 转接 | 锂电池备份 NVRAM 存 IP/组态/SOE 时钟 |
| 图形 | 内置 AGP SVGA，4MB 显存，VGA 前出 | 工业机柜本地维护用，不跑 HMI 主画面 |
| 以太网 | 双 10/100M RJ45（82559+ICH2），不是千兆 | 渠道页”双千兆”是 PowerPC 版 7750 参数错贴 |
| 串口 | 2×16550 兼容（COM1 RS232，COM2 RS422/485） | 下装、接保护、打 SOE |
| 扩展槽 | 1×PMC（IEEE P1386.1），32/64 位 33/66MHz PCI | 插 VMIPMC-5565 反射内存卡、1553B、Profibus 子卡 |
| VME 接口 | VME64x，A32/D64，2eSST，透明 PCI-VME 桥（Tundra UNIVERSE II） | 可作 Slot 0 系统控制器 |
| 供电 | VME 背板 +5V（典型 3~4A）、+12V/-12V（小电流） | 被动散热无风扇，典型 15~25W |
| 前面板 | 双 RJ45、VGA、PS/2、2×USB1.1、COM1/COM2、Reset、Watchdog LED | P2 后出线引额外串口/IO |
| 物理尺寸 | 6U Eurocard 233.4×160×20.3mm，单槽宽 | 约 0.5kg |
| 工作温度 | 0~+60℃ 商用；涂层宽温 -40~+70℃（依后缀） | 机柜内长期 55℃ 正常 |
| 软件支持 | VxWorks 5.5/6.x、Linux（x86）、WinXP Embedded、QNX、Solaris x86 | 驱动绑定内核，Win10 不支持 |
| 生命周期 | 原厂停产，走 RPP/库存新片/载板拆机 | 同代替代参考 Abaco SBC624 等 |
| 易混型号 | VMIVME-7750-744001（P-III 低主频）、-746001（同配另批次）、VMIVME-7740（PowerPC 版 7447A/7460，双千兆） | 渠道页常把 7740 的千兆/PowerPC 参数贴 7750-746000 上 |
产品介绍
VMIVME-7750-746000 在 VME 机柜里是”主机”角色：插在 Slot 0 或任意 VME 槽，Pentium III 跑嵌入式 OS，应用程序算控制逻辑、采 VME 背板 I/O 卡数据、通过双以太网和上层 800xA/Mark VIe 通信，PMC 槽里插 VMIPMC-5565 就把这台 SBC 拉进反射内存环和 VxWorks 仿真机微秒级同步。它不替代 I/O 卡（AI/AO/DI/DO 是 VMIVME-311x/321x 那些），不替代通信网关（那是 CI854 类），就是 x86 算力节点。和 VMIVME-7740（PowerPC 7447A 1.267GHz、双千兆、DDR2）是同胞兄弟但架构不同——7750-746000 是 P-III+PC133+百兆网，7740 是 PPC+DDR2+千兆网，PMC 卡两者都能插但 BIOS/固件不互通。
坦白讲，这板子渠道页最离谱的是把它写成”16 通道 AI 采集板/100kSPS/±10V”（bently-automation 那支）和”PowerPC 7460 1GHz 千兆网”——前一种连 VME SBC 身份都丢了，后一种是把 7740 的参数安过来。我在电厂 GE Mark VIe 改造现场拆过 7750-746000，散热片下 P-III 1.26GHz 标签、815E 桥片、SODIMM 插槽空焊、CF 卡在前面板下方滑盖里，双百兆 RJ45 不是千兆，和”双千兆”描述对不上。采购认准”VMIVME-7750-746000 + 350-027750-746000 + Pentium III 1.26G + 双百兆”四位一体，只写 7750-746000 五个字符，供应商可能发 7740（PowerPC 千兆）过来，PMC 载板兼容但 OS 镜像不通用，上电直接卡 BIOS。
应用场景与行业案例
我在电厂遇到过最阴的故障：GE Mark VIe 老机柜里 VMIVME-7750-746000 作汽机边沿控制节点，某夜 Watchdog LED 红闪，VxWorks 没崩但应用进程被 OOM Killer 砍了，以太网还能 ping 通但控制量冻结。查了一周，最后发现是 CF 卡（杂牌 512MB）在 55℃ 机柜里写日志掉速，文件系统 journal 阻塞导致 malloc 失败。换工业级 CF（带掉电保护）+ 关应用层 verbose 日志解决。这类”板子没死但控制冻住”的故障，九成在存储介质不在 CPU。
- 火电 GE Mark VIe 改造：VMIVME-7750-746000 作汽机边沿控制 SBC，PMC 槽插 VMIPMC-5565 和 RTDS 仿真环同步，双百兆网口一路连 Mark VIe 交换机一路连 SOE 记录仪。
- 航发 HIL 仿真：VME 机箱里 7750-746000 跑飞行动力学解算（VxWorks），PMC 扩 5565 卡和 x86 工控机 PCIE-5565PIORC 同环，视景机走第二网口。
- 舰船作战系统：7750-746000 作 VME 机箱 Slot 0 控制器，管理后端信号处理卡，被动散热无风扇适配艇内低噪要求。
- 水利梯级调度：多 VME 站各一台 7750-746000 采本地 LC 模块，双网口做 A/B 网冗余，VME 背板跑老式 DI/DO。
- 冶金热轧老线：90 年代 VME 控制柜退役慢，7750-746000 替换原 68040 老 SBC，保留 VME I/O 卡不动，只重做 x86 版控制程序。
前年去东北一个 300MW 老厂，夜班 Mark VIe 边沿站 7750-746000 的 Watchdog 跳红，汽机侧控制量冻结 3 秒后自动复位继续跑。原厂新板交期 16 周，库存调一块同后缀 7750-746000（BIOS 版本一致、P-III 1.26G、CF 槽空），VME 机箱切维护模式、停该槽 +5V 背板电、拔旧插新、PMC 槽里 VMIPMC-5565 连带拔下重插（顺手擦 LC 头），前面板插工业级 CF（灌好 VxWorks 镜像+应用），上电 BIOS 扫 VME 背板 PASS，VxWorks 起来后控制程序自动挂载 NVRAM 里的节点配置，3 分钟回到 Run。老师傅说：换 7750 最怕三件事——BIOS 版本和现网不一致拒做 Slot 0、CF 镜像没备份拿杂牌卡凑、PMC 卡拔插时静电打穿 FPGA；前两者丢时间，后者丢卡。
