描述
产品详情

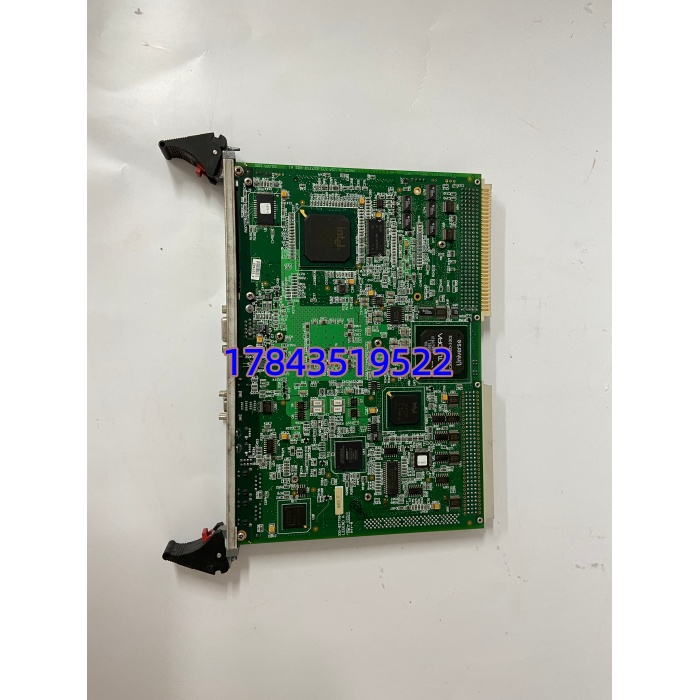

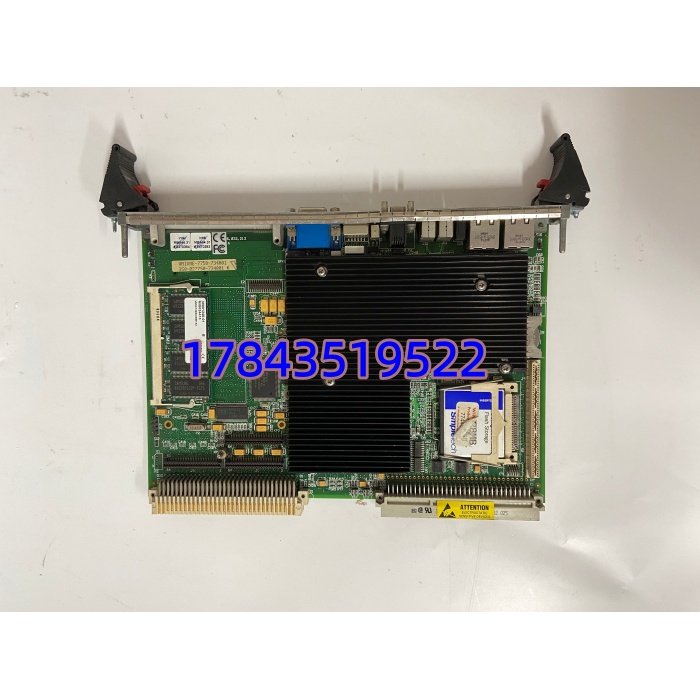

· 型号：VMIVME‑7750 — 350‑027750‑734001（配置码 734001，部分铭牌尾标 “K” = 修订批次）
· 品牌：GE Fanuc Embedded Systems / Emerson（遗产产品线）
· 系列：VMIVME‑7750 VMEbus Single Board Computer（Mark VI / Mark VIe 配套 SBC）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 产品描述 | GE Fanuc VMIVME‑7750 VMEbus 6U Single Board Computer — PIII CPU, Ethernet, SCSI |
| 型号 / 订货 | VMIVME‑7750 / 350‑027750‑734001（734001 = CPU/内存/接口配置 Code — 核对铭牌） |
| 处理器 | Intel Pentium III (Coppermine) @ 850MHz~1GHz 或 Celeron 同等（依 734001 定义），32‑bit 带 MMX |
| 内存(DRAM) | 128 MB 或 256 MB PC‑100/133 SDRAM 板载（可 ECC 依版），SO‑DIMM 插槽或焊死 — 以实物为准 |
| 板载存储 | 可选 onboard Flash Disk (DOC / IDE Flash) 或 转接至 SCSI‑2 / IDE DOM（Mark VI 常配 128MB~1GB DOM） |
| 以太网 | 2×10/100Base‑TX RJ‑45（Intel 82559 或等效），独立 MAC，支持 BootP / TFTP |
| 串口 | 4×RS‑232 (DB9 或 header)，1×可配 RS‑485（调试/控制台） |
| 显示 | 内置 VGA (CRT 出 pin header 或 DB15 依 carrier)，典型 1024×768@256色 |
| 扩展总线 | VME64x (VME P1/P2 连接器)，Master/Slave 模式，A24/A32/D32/D64 寻址 |
| 看狗定时器 | 硬件 WDT（可配 系统/应用软件喂狗触发 VME SYSFAIL 或 软复位） |
| 供电 | +5V @ ≈ 3~5 A（依 CPU 时钟/内存），±12V 用于 VGA/串口 部分版（背板供） |
| 工作温度 | 0…+55℃（商业级常见 7750；-40~+85℃ 为工业涂覆版 — 确认铭牌） |
| 存储温度 | -40 … +85℃ |
| 相对湿度 | 5~95 % RH（非冷凝） |
| 兼容系统 | GE Mark VI / Mark VIe HMI Server Node；VxWorks / QNX / WinNT Embedded 依装机镜像 |
| 生命周期状态 | Obsolete / EOL（2000s 停产） — 全新原厂 NLA，市面多为 New Surplus（未拆原厂袋）或 拆机良品 |
| 物理尺寸 | VME 6U (160×233 mm)，深度 ≈ 220 mm（含散热片/连接器） |
产品介绍
从救火经验说——GE 燃机 Mark VI 柜里那块 VMIVME‑7750 是 HMI Server “心脏”：跑 QNX + ToolboxST 历史采集、提供 Web HMI 及与 Mark VIe I/O 处理器 VME 通信。某个电厂碰过 7750 电容老化致不 POST（黑屏风扇转但无视频/Boot），交叉换槽确认板坏——幸亏两年前按建议囤了块 New Surplus 734001 同配。它不参于 Triple Modular Redundant 控制表决（I/O 处理器做那块），可 HMI 全瘫 = 运行员失画面、历史中断、SOE 无法调阅，部分老配置靠本地 DOM 引导如损坏且无镜像=重装数小时。所以采购价值不在”新不新”而在——同配置码 Surplus + 上电 PASS + COC + 可接受交期(现成 Surplus 2~3 周 vs 原厂 NLA)。
商务实话：全新原厂绝对 NLA，只能向 MRO 锁定 New Surplus（未上机、密封袋、Date Code <10 年可接受电容老化风险低）。按 ABC——影响 Mark VI HMI 节点可用性 = A 类关键备件（燃机开机依赖 HMI 有时用于参数下装），建议每具独立 Mark VI 控制柜含 VMIVME‑7750 HMI 节点备 1 件同配置码冷备，全厂共享池最少 1 件。严格来说买前拍现网铭牌确认：①完整 P/N 350‑027750‑734001（或 734000/734002 等——必须一致或 GE 书面同意兼容）② CPU 频率 / 内存大小 / DOM 容量匹配 ③ BIOS/FW 版本（通常向下兼容但 Mark VI ToolboxST 镜像有最低要求）。(请以 GE Mark VI HMI Hardware Manual& VMIVME‑7750 Datasheet为准)
