描述
产品详情

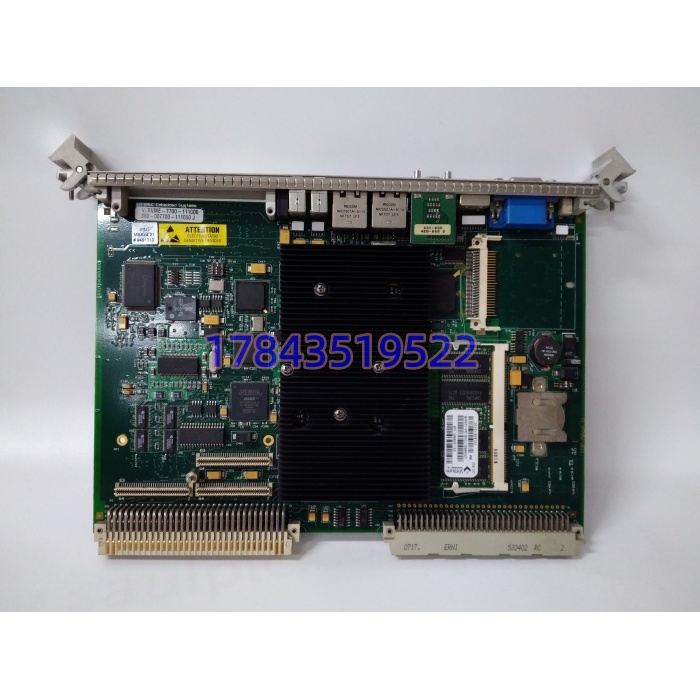

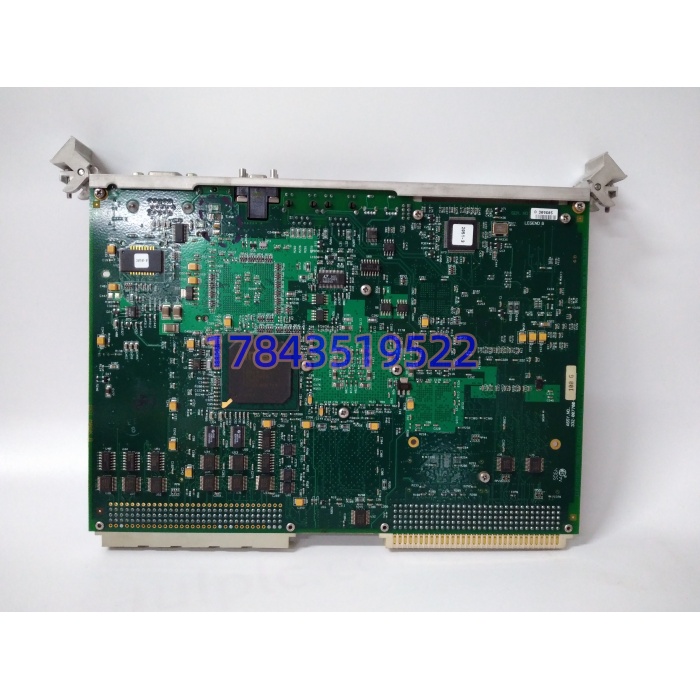

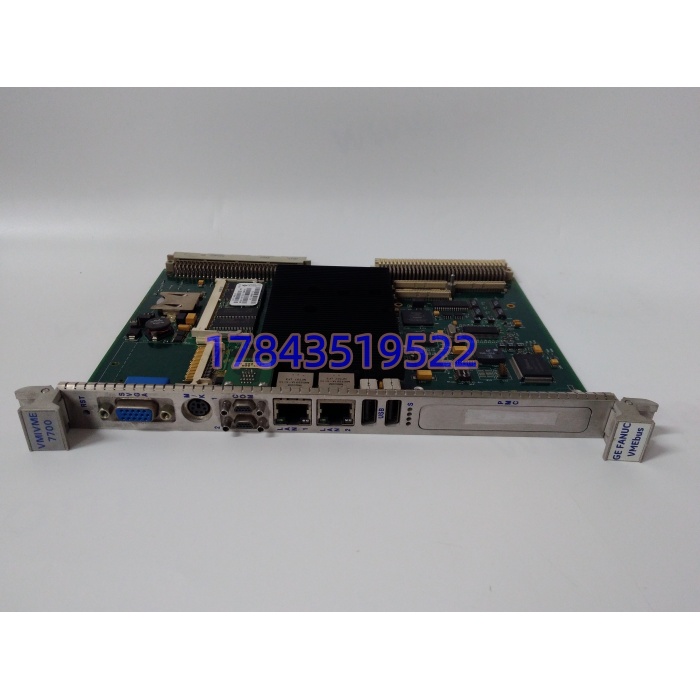

· 型号：VMIVME-7700-111000（对应 GE 内部 350-007700-111000）
· 品牌：GE Fanuc（VMIC）→ Abaco Systems
· 系列：VMIVME-7700 / VME64 SBC
规格参数
| 参数项 | 规格值（以 GE VMIVME-7700 硬件手册为准） |
|---|---|
| 产品定位 | 6U VME64 单板计算机，系统控制器/外设 CPU |
| 处理器 | Intel Ultra Low Voltage Celeron 400/650 MHz（-111000 多为 650 MHz） |
| L2 Cache | 256 KB 片内 |
| 前端总线 | 100 MHz FSB，Intel 815E 芯片组 |
| 内存 | 1× 144-pin SODIMM PC-100，最大 512 MB SDRAM |
| 非易失 | 32 KB 电池后备 SRAM + 64 MB Boot Flash |
| 存储 | 板载 CompactFlash 插座（最大 1 GB 可引导），P2 可选 IDE |
| 图形 | Intel 815E 集成 2D/3D，前面板 VGA，最高 1600×1200 |
| 以太网 | 2× 10/100Base-TX RJ45（Intel 82551ER） |
| 串口 | 2× RS-232（16550 兼容，前面板 Micro-DB9） |
| USB | 2× USB 1.1 Type-A |
| 其他接口 | PS/2 键鼠、可选并行/SCSI（依尾缀） |
| 扩展 | 1× PMC 插槽（IEEE 1386.1，5 V 32/64-bit 33 MHz） |
| VME 接口 | VME64 Rev C.1，A32/A24/D32/D16/D08，BLT/MBLT64，PCI-to-VME 透明桥 |
| 看门狗 | 软件可编程，触发中断或板级复位 |
| 供电 | +5 V DC @ 4 A（typ）/ 5.4 A（max），+12 V/-12 V <1 mA |
| 功耗 | 典型 15–20 W，被动散热无风扇 |
| 安装 | 6U VME 单槽（233×160×20 mm），Eurocard |
| 工作温度 | 0–70 °C（自然冷却；宽温涂覆版依批次） |
| 存储温度 | -40–85 °C |
| 湿度 | 5–95 % RH 非冷凝 |
| 认证 | CE / UL 508 / RoHS（依批次） |
| OS 支持 | VxWorks、Linux、QNX、Windows XP Embedded、DOS |
产品介绍
VMIVME-7700-111000 是 GE Fanuc 在 VMIC 时代给老 VME 机箱做的”x86 大脑”。它插在 6U VME 机架最左槽当系统控制器时，经 PCI-to-VME 桥把 VME64 背板地址空间映射成 PCI 资源，上面跑 VxWorks 5.5 或 Linux 2.6，下挂数字 I/O、AD 采集、串口通信卡全走 VME 背板，不用外部工控机。Celeron 650 MHz 看着寒碜，但配 512 MB SDRAM 跑实时控制循环够用，关键是被动散热——机柜里没风扇这一条，在粉尘多、检修少的老装置里比带风扇的 SBC 多活好几年。
跟 Motorola MVME5100 或 Radisys PRC 比，VMIVME-7700 的差异化在 Intel 815E 集成图形+双网+PMC 槽全塞进 6U 单槽，早期 VME 卡没图形输出得外挂；跟后期 VMIVME-7800（Pentium M、千兆网、DDR）比，7700-111000 是上一代，尾缀 111000 锁定的是 Celeron 650 + 512 MB + 双百兆网这个配置，不能拿 7800 的参数往它身上套。短板直说：GE Fanuc 嵌入式线 2015 年后归 Abaco，7700 系列早停产，新件基本清库，市面流通 90% 拆机，CompactFlash 里原系统镜像没备份就抓瞎。
应用场景与行业案例
我碰过最头疼的活：某电厂励磁系统老 VME 机箱，VMIVME-7700-111000 跑 VxWorks 管 AVR 逻辑，某天 CompactFlash 掉盘，板子起不来但 VME 背板其他 I/O 卡还带电。这种 SBC 坏起来不是”停了”，是”假活”——PWR 灯绿、以太网口灯闪，但串口控制台进不去，VME 从站全离线，励磁调节切手动。
- 火电/水电励磁系统（如 GE EX2100 早期 VME 型）：7700 当主控 SBC 跑 AVR 算法，VME 背板挂 USIO/UDIO 卡，非它不可是因为原 VxWorks 工程绑了 815E 芯片组 BSP，换 MVME5500 要重移植 BSP。
- 军工雷达信号处理机箱：Celeron 650 配 PMC 载 FPGA 卡做预处理，VME64 BLT 传输雷达帧，被动散热扛得住密闭机柜。
- 轨交信号老测试台：VME 机箱跑 Linux 做协议分析仪，7700 双网一个连被测设备一个连实验室交换机。
- 钢铁厂基础自动化老线：90 年代 VMIC 机架管连铸结晶器振动，7700 当外设 CPU 收模拟量经 VME 送 MVME 主站。
- 航天地面站数采：宽温涂覆版 7700 在方舱里跑 QNX，振动符合 MIL-STD-810G。
真实案例：前年西南某水电厂，夜班励磁系统报”VME controller no response”。到现场开柜，-111000 的 PWR 绿、ETH 灯橙闪，串口控制台敲回车无响应。断电拔板，CompactFlash（128 MB）插读卡器发现 FAT 表碎成三截——多年频繁写日志把闪存磨穿了。库房有同号拆机件，先断 VME 机架电源，拔旧插新，原备的 128 MB CF 镜像（2016 年备份）用 DD 写回新卡插上，槽位跳线确认 SYSFAIL 终端电阻位置，上电 VxWorks 从 CF 引导，VME 扫描到 8 个从站全绿，励磁切回自动。电气专工说：”这板单买两千刀不到，但 CF 镜像没备份的话，Abaco 原厂调一份 BSP 加应急支持费够买半台新机箱。”
