描述

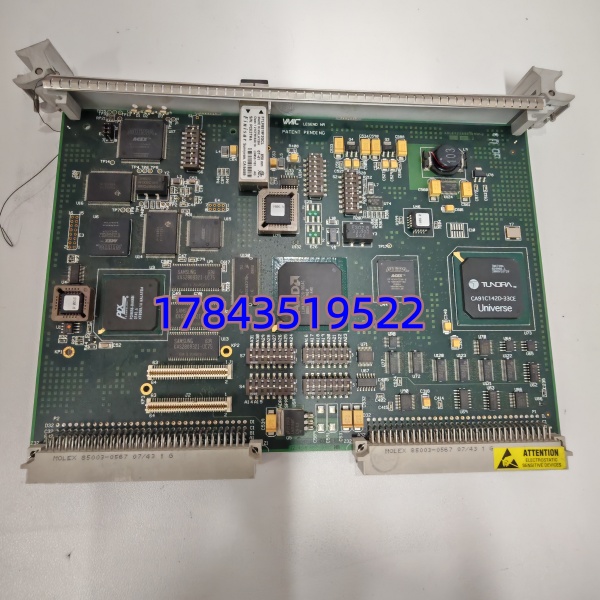

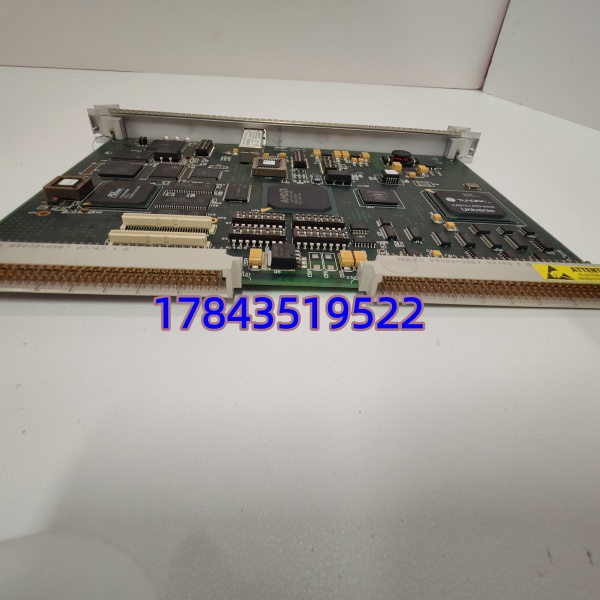

产品详情
· 型号：VMIVME-5565-010000（基型 VMIVME-5565，选项 010000）
· 品牌：GE Intelligent Platforms（VMIC Reflective Memory，现 Abaco Systems 继承）
· 系列：VMIVME-5565 Reflective Memory Node Card — VMEbus Edition
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VMIVME-5565-010000 |

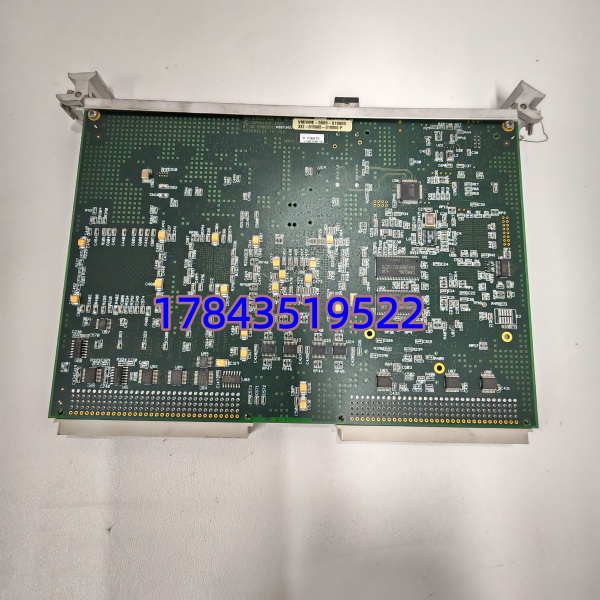

| GE 部件/条码号 | 332-015565-010000 P（内部物料/序列条码，非独立订货号） |
| 制造商 | GE Intelligent Platforms — VMIC (现 Abaco Systems) |
| 模块类型 | VMEbus Reflective Memory (RFM) Node Interface Card |
| 适用系统 | GE Mark VIe / Mark VI Turbine Control、HIL 仿真、分布式数据采集 RFM 网络 |
| 总线标准 | VME 64x (VME Slave / Master 可配)，6U 双高 Eurocard |
| 板载内存 | 128 MB SDRAM（写反射缓存，板上 ECC 可选） |
| 内存映射 | 全局统一 128MB 地址空间由各节点透明镜像（无 CPU 干预） |
| 数据传输率 | 峰值 174 MB/s（67 MHz 时钟，2–4 字突发），写传播延迟 <1 μs 节点–节点 |
| 光纤接口 | 2×ST Multi-mode (62.5/125 μm)，典型传输距离 ≤300 m（多模）；可选单模 LC 依选项 |
| 网络拓扑 | 支持 Daisy Chain 环形或 Star（via RFM Hub/Switch），自动 By-pass 若节点掉电（部分 Rev） |
| 中断支持 | VME IRQ 1–7 可配，用于本地节点收到新数据通知 |
| 状态指示 | Link/Activity LED per port、Memory Error LED、Board Status LED |
| 供电要求 | VME 背板 +5V（典型 3.5～5.0 A 启动 / 2.0 A 运行，据官方 Datasheet） |
| 配套光缆 | 62.5/125μm 多模 Duplex ST-ST（依环长定制，不在卡价内通常另购） |
| 工作环境温度 | 0℃～+55℃（商业/工业级，依选项有 -40～+85℃ 扩展版） |
| 相对湿度 | 10%～90% RH，非冷凝 |
| 安规/EMC | CE、FCC Class A、IEC 61000-6-2/4 |
| 物理尺寸 | 6U VME (160mm H × 233.35mm D)，前板标准 VMIC 样式含 ST 口 |
| 重量（约） | 0.35～0.50 kg |
| 备注 | “-010000” 为 GE 选项码，表示 128MB/多模 ST/标准温度/无特殊 BIOS——不同尾码(020 等)代表单模/更大内存/Conformal Coating，物理可互换但光纤类型须匹配 |
产品介绍
在 Mark VIe 燃机控制柜碰过一回：三柜 RFM 环（控制器+HMI+历史站）其中一块 VMIVME-5565 被静电打坏光模块，环自动 Bypass 但 Mark VIe 报”Reflective Memory Degraded”——降性能跑没问题但失去冗余。这卡是 GE 反射内存网络的物理节点，不跑控制逻辑只保证各节点看到同一份实时数据（IGV 指令、转速、跳闸字），比以太网确定性高几个量级。它本身 MTBF 不错，真正风险来自光纤头污染导致 Link 闪断（最常见！）和备件选项尾码与现网不一致装不上或环不闭合。
从库存经理视角它是 A 类关键节点件（燃机/联合循环 Mark VIe 控制域）：一旦 RFM 环全断（两节点同时故障或旁路失效）各控制器间高速数据同步丢失，通常触发控制降级或按设计进入局部闭锁。建议按每套 Mark VIe RFM 环（通常 2～4 节点）备 1 块冷备，选项尾码严格一致，并备 1～2 条同规格 ST-ST 多模跳线做光纤清洁替换用。GE 已将 VMIC RFM 部分型号转 Legacy，二手 NOS 为主，Last-time-buy 如有渠道确认按现网装机量 10%～20% 囤。
应用场景与库存策略
Mark VIe 控制系统中 RFM 卡故障或光纤链路断导致控制器—HMI—仿真机间高速数据不同步，严重时伴随控制柜通信降级报警；而 新件基本 EOL，原厂仅 Abaco 续产部分兼容型号交期长，这是燃机资产维护典型痛点。
典型场景与备货建议：
- 9FA/6FA 燃机 Mark VIe 控制柜（控制器+R 型 HMI+历史站 RFM 环）：通常 3～4 节点环 → 按每套 RFM 环备 1 块冷备（选项尾码 -010000 或确认与现网一致），存防静电袋；同步备 ST 多模清洁短跳线及光纤清洁笔。
- HIL 仿真/电厂 DCS 仿真室（与 Mark VIe 同 RFM 环对接）：仿真机内也插 5565 → 若仿真独立于控制环可共用同型号备件池，但注意仿真机可能用 PMC/PCI 版（VMIC5565PIORC）而非 VME 版，勿按外观看混。
- 已改造为 GE Mark VIeS 或弃用 RFM 改用 GE 控制网络（EGD over GbE）：，旧件登记呆滞。[请以现网改造清单为准]
- 与 GE Mark VIe UC 卡（IS215UC…）、VMIVME-7740（CPU）区分：RFM 卡无通用 OS 不跑应用程序，插 Mark VIe 控制器机架专属 RFM 槽——外型近似但 Slot Keying 与功能定义不同，混插开机报 Hardware Mismatch。
真实案例：华东某 9F 级联合循环电厂 2018 年小修，Mark VIe 柜 RFM 环突发 Link Down 报警，查为 ST 口内光纤陶瓷芯污染（历次柜内清扫扬尘所致）。手头无备件也无额外清洁笔，临时拆环用 Bypass 跑降级模式等备件——所幸非启机窗口。事后该厂把 列入 A 类燃机备件（按每套环 1 块冷备，选项尾码拍照存档），强制随小修配给光纤清洁笔及备 2 条 2m ST-ST 多模跳线。教训很简单：反射内存最先坏的不是卡而是光纤端面，备件清单里要把清洁耗材算进去。
