描述
产品详情

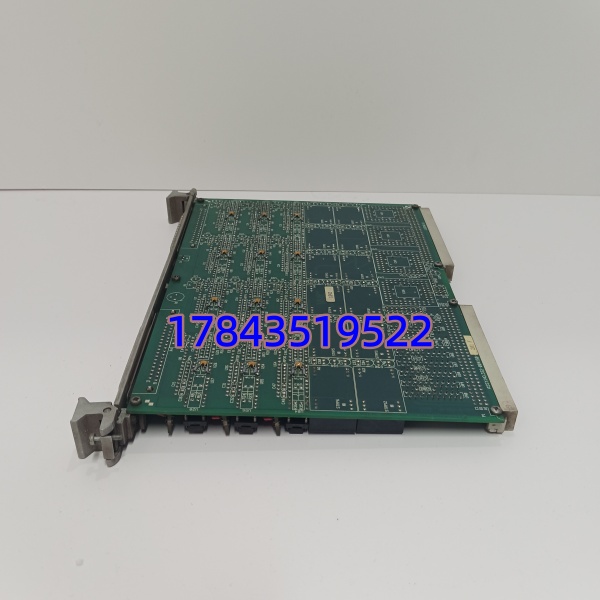

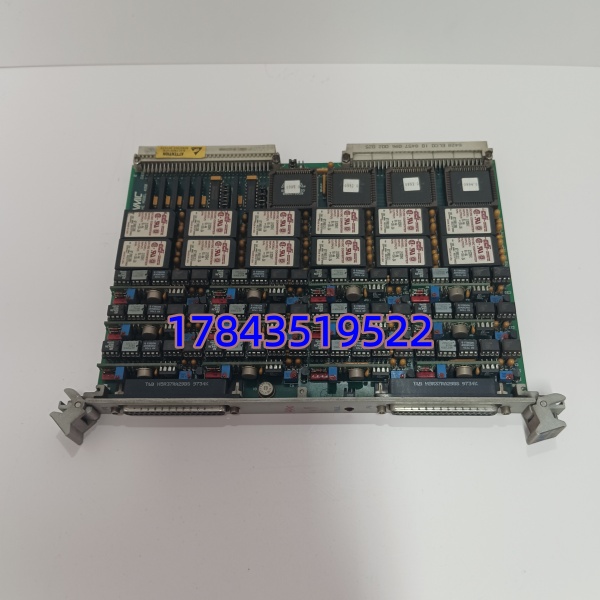

· 型号：VMIVME-4150
· 品牌：GE（原 GE Fanuc VMIC / Emerson MAS）
· 系列：VMIC VMEbus — 32-Channel Analog Output Module
技术参数
| 参数项 | 规格值 | 说明 |
|---|---|---|
| 产品全称 | VMIVME-4150 32-Channel 12-Bit Analog Output Module | 常见后缀标识输出类型/校准选项 |
| 总线标准 | VMEbus Rev. C.1 / IEEE 1014（A16/A24 地址空间，D16 数据） | 单槽 6U (160×233mm) |
| 输出通道 | 32 通道，分组隔离或共地（依变体：-411000J=电压型 ±10V，-412000J=电流型 4–20mA） | 现场实测发现混用电压电流型需核对具体后缀，别凭经验猜 |
| 分辨率 | 12 bit（满量程 1LSB ≈ 4.88mV @±10V） | 部分变体可选 16bit 定制（VMIVME-4160 系列） |
| 输出范围 | ±10V、0–+10V、4–20mA、0–20mA（跳线/固件配置，依具体型号后缀） | 严格来说每卡只支持一种类型，不可通道混用 |
| 建立时间 | <10 μs（典型至 ±0.025% FS） | — |
| 输出驱动 | 电压模式：≥5mA 吸/源；电流模式：最高回路阻抗依供电（典型 ≤600Ω@24V） | — |
| 非易失存储 | 板载 EEPROM 存校准系数 & 上次输出值（上电可选保持/清零） | 防掉电误动作用 |
| 更新模式 | 单寄存器写 / 广播写 / 同步更新（借助 VME 中断/SYSFAIL 可做同步组更新） | — |
| 隔离 | 输出组—数字侧隔离典型 ±300V DC（依变体） | IEC 61010 相关要求 |
| 前面板 | 测试点 / 状态 LED（READY/FAIL） | 部分老批次仅单 LED |
| 工作温度 | 0 ～ +55℃（存储 -40 ～ +85℃） | — |
| 湿度 | 5%–95% RH（非凝露） | — |
| 供电 | +5V（+/-5%）、+12V/-12V（模拟部分，依版本）由 VME 背板供给 | 典型总功耗 <8W |
| 连接器 | 两个 50-pin SCSI Type D Ribbon（输出接线引出至终端 board 或 breakout panel） | 严格来说需配套 VMIC TB 或自制接线盒 |
| 兼容宿主 | VME 主机：VMIVME-7695/7698、VMIC-300、VISTA 系统等 | 非 GE 宿主需确认 A16/A24 地址映射不冲突 |
| 认证 | CE / FCC Class A（依批次） | — |
产品介绍
老汽机 DEH 改造时碰到过 VMIC 机架里 VMIVME-4150 给液调门送 ±10V 模拟指令——原装模块老化漂移超差，校验时发现板载 EEPROM 存的校准系数已经跑偏。这模块本质是 VME 总线上的 32 路 12bit D/A，上电可保持末值或归零（跳线设定），写寄存器即更新输出，驱动记录仪或伺服放大板够用。严格来说它只在同类型输出（全电压或全电流）下工作——买前确认您现柜是 ±10V 电压型（-411xxx 后缀）还是 4–20mA 电流型（-412xxx 后缀），两种物理互换但输出类型不对现场接法会烧通道或没信号。
采购端 GE 已将 VMIC 系列归入 Legacy 产品线（原厂新件极少，交期 20–30 周或”需询价”），国内渠道基本靠库存或拆机测试件。对仍跑 VME 的老机组（核电辅助系统、老 300MW DEH 等）建议按机架 1:1 备一块周转——VME 背板停产物料一旦停产拆机件也会枯竭。注意它需配 50-pin SCSI 输出接线盒/端子板（VMIVME-TB 或等同），如您现柜已有端子板只换模块本体即可。
替换与升级建议
✅ 直接替换
- VMIVME-4150 同后缀（如 -411000J ↔ -411000J）：完全互换，插回原 VME 槽，地址跳块（A16/A24 基地址）设成与原配置一致，上电自动加载 EEPROM 校准系数，不需改应用软件，约 10 min。
- 同功能不同批次（-411xxx / -412xxx 仅后缀数字微调同输出类型）：硬件兼容，注意确认跳线设置（输出类型、上电行为）与原一致。
⚠️ 软件兼容（需确认现场接线/跳线）
- VMIVME-4150 电压型(-411xxx) ↔ 电流型(-412xxx)：物理插槽兼容但输出类型不同——若现场是电流回路(4–20mA)而误买电压型需同步改现场接线及可能加串联电阻，不建议混用，最好按现柜实际需求采购对应后缀。
- 升级至 VMIVME-4160（16bit 高精度 AO）：通道数不同(通常16ch)、精度更高，物理兼容 VME 槽但地址映射及驱动 API 可能不同，软件需小幅适配，适合精度要求高的新改项目而非简单备件替换。
❌ 硬件不兼容
- VMIVME-311x 系列（AI 模拟量输入模块）：引脚定义相反，不能替 AO 功能，物理插入 VME 但不工作且可能地址冲突。
- CompactPCI / PCI 模拟量输出卡：背板总线不同，无法插入 VME 机箱。
若无新件市场仅有拆机测试件——要求供应商提供上电自检通过截图、EEPROM 校准数据读取截图（或声明已校准）、具体后缀型号及与您现 VME 机架地址跳线设置的兼容性确认。
常见问题解答 (FAQ)
答：物理可插，但 -411xxx 是电压输出(±10V)，-412xxx 是电流输出(4–20mA)——必须与您现场接线匹配。如果现柜是 ±10V 驱动伺服/记录仪就买 -411 后缀，别凭”都是4150″乱换，否则输出类型不对现场设备或没反应或烧通道。
问：现货几天发？GE 原厂还产吗？
答：国内有库存拆机测试件通常 3–5 个工作日发出；GE 原厂 VMIC 系列多数 Legacy Status（停产或按单特殊订制），新件交期 20–40 周或不可订，急单基本靠库存/测试合格拆机件。
问：输出接线用什么端子板？原柜有要一起买吗？
答：标准用 VMIC 50-pin SCSI 端子板（如 VMIVME-TB-4150 或通用 TB-50），通过 SCSI 电缆连接模块。若原柜已装端子板及电缆只换模块本体即可，新装才需一并订接线盒与扁平缆。
问：上电后输出保持上次值还是清零？会误动现场设备吗？
答：板上跳线（通常标 PWR-UP）可设”Hold Last Value”或”Zero on Power-Up”——改造更换建议先读旧板跳线位置照设，重要执行机构侧如担心误动可在系统初始化程序里第一时间写安全值。
