描述
产品详情

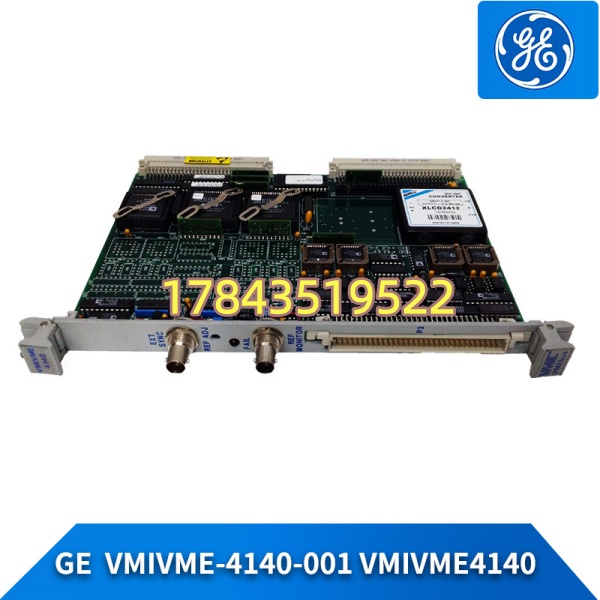

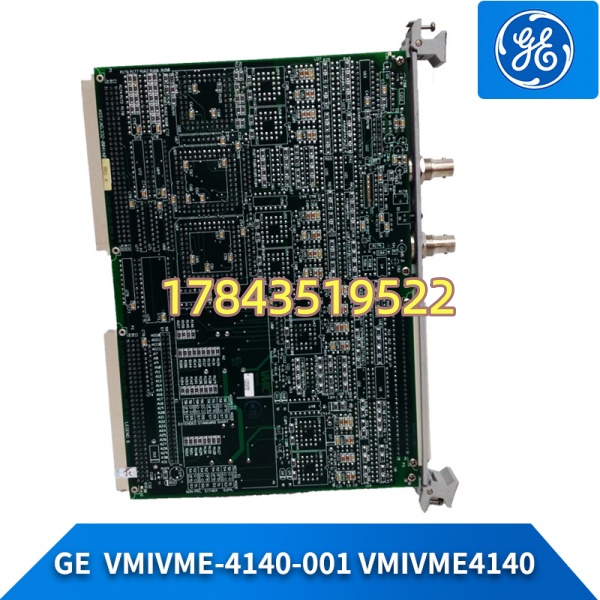

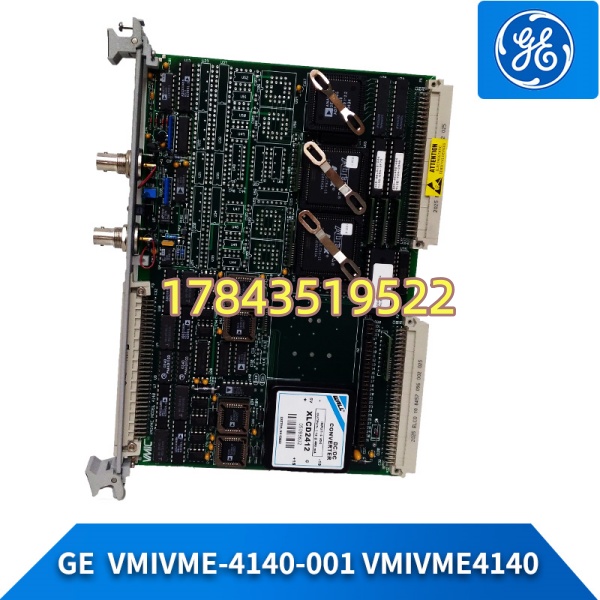

· 型号：VMIVME-4140-001（行业内亦简写作 VMIVME4140、VMIVME-4140）
· 品牌：GE Fanuc VMIC / Abaco Systems（原GE Intelligent Platforms）
· 系列：VMIVME Series — 6U VMEbus Analog Output Module
规格参数
- 完整型号：VMIVME-4140-001（001后缀通常指32通道AO版，具体I/O连接器定义见背标）
- 原厂系列：GE VMIC VMIVME-4140 Series，VMEbus (IEEE 1014-1987) 兼容，A16/A24/A32 地址译码可跳线配置
- 模块类型：32通道独立12位数模转换模拟量输出（Analog Output）板卡，非AI模块
- DAC分辨率：12 bit（每通道独立DAC，无通道间时分复用延迟）
- 模拟输出范围：软件可选单极性 0–+2.5V / 0–+5V / 0–+10V，双极性 ±2.5V / ±5V / ±10V
- 输出驱动能力：最大 ±10 mA 源/吸电流，输出阻抗 0.8 Ω（典型）
- 更新模式：随机单通道写入 或 双缓冲同步全局更新（外部/软件触发），消除多轴控制相位差
- 校准功能：板上基准 + 上电/软件触发自动校准，偏移/增益修正系数存RAM，典型精度 ±0.1% FSR
- I/O连接器：前部 50-pin IDC或SCSI-type 离散输出头（依-001/-000子型），配对应VMIACC系列接线底板
- VME总线接口：Slave模式，支持DTB（Dual-Port RAM映射）及寄存器直接寻址，中断可配置
- 供电要求：VME背板 +5 VDC（典型负载 1.5–2 A @满载 32ch输出使能），±12 V 供基准/校准电路
- 前面板指示：Power LED + 板载自测状态LED（PASS/FAIL），部分版本有CAL指示灯
- 工作环境：工作温度 0～+55℃（工业级，个别资料标-20～+70℃依涂层），5～95% RH非凝露
- 物理规格：6U单槽 Eurocard，233.4×160 mm，约 0.5–0.7 kg
- 认证/涂层：通常带工业级三防漆（Conformal Coating），符合UL/CE，部分批次MIL-STD-810振动等级
参数综合GE VMIC VMIVME-4140 Datasheet及Abaco Systems产品资料整理，具体后缀功能差异（如-001 vs -000）请以原厂铭牌及GE VMIC Configuration Manual为准。
产品介绍
在某个核电辅助系统改造项目里碰过一回——原VME机架的4140板卡老化后DAC线性度漂了30mV，导致伺服阀定位反复超差，查了两天才发现不是现场接线是板卡本身温漂。VMIVME-4140-001的角色就是VME控制架构里纯粹的”数转模”执行层：它不像复用扫描型AO卡有通道间时间差，32路各配独立DAC，写入双缓冲寄存器后由同一触发沿同步更新所有输出——这对多轴液压伺服或并列调节阀同步控制很关键，否则你会看到阀位不同步引发流量振荡。
严格来说，-001与-000（有时指4132变体或不同I/O接头）在接线底板上不能完全互换，购前必须核对VMIACC配套端子板型号及前连接器pinout——曾见过拿错线把AO并接成DI烧掉光耦的案例。从TCO讲，VMIVME全线已EOL（Abaco停止新品生产），市面上只剩New Surplus和测试翻新件，价格逐年走高。若贵VME机箱里还跑着Mark V/V/VI早期I/O或老式测试台，建议现在就锁一件经上机拷机的备件；新设计才考虑Abaco modern VME或PCIe方案迁移。
应用场景与库存策略
VME架构老系统一旦AO板卡失效，模拟量控制回路（如汽机旁路阀、试验台加载作动器）直接失电回安全位或冻结——部分工况触发机组跳闸。而4140系列原厂早已Obsolete，交期等于无新件，二手渠道良莠不齐且价格波动剧烈（±30%/年）。
- 核电站/火电厂辅助控制系统（VME架构老Mark V/V） — 驱动调节阀/定位器模拟给定 → 非它不可因需VME原生地址映射与同步更新 → 建议按机柜内同类板卡总数×10%~15%备，最少保1件密封冷备，每年通电检测DAC线性
- 航空航天地面试验台（多轴液压加载架） — 32路同步AO控制作动器 → 非它不可因每通道独立DAC消除扫描抖动 → 关键试验台建议N+1冗余插槽预装或备同版本模块待命
- 舰船/潜艇老旧作战系统 VME I/O 机箱 — 配三防涂层版 → 非它不可因老系统无向下Pin-to-Pin替代 → 采购时要求Conformal Coating照片及序列号，只接受经老化拷机+校准测试的翻新件
- 工业过程老线DCS VME扩展架 — 替代已停产模拟输出扩展 → 非它不可因省重新组态上位机 → 如有多机架同型建议建立共享备件池，集中管理版本一致性
真实案例：
南方某航空发动机试车台2016年大修改造后首次开车，VME机架报 FAIL——打开发现板卡+5V轨滤波电容鼓包（这批2003年投运）。库房无备件，原厂EOL无新货，从深圳二手商调货号称”测试OK”到手插上两个通道输出±30mV死区偏差超限（DAC基准飘）。幸好供应商同意再发一片并附校准报告，来回折腾延误试车窗口约22小时，折算试车台占用费及排程损失超七位数。该厂此后将VMIVME全系AO/AI卡列入战略备件，对-001/-000严格区分台账并按1:1冷备管理，且要求所有购入二手件附带DAC满量程扫描校准记录。
常见问题解答 (FAQ)
Q1：VMIVME-4140-001还有原厂新件吗？目前交期和生命周期状态？
Abaco Systems（继承GE Fanuc VMIC产品线）已将系列列为Obsolete/Discontinued，原厂不再产新件。市场上流通均为New Old Stock（NOS积压新件）或专业测试翻新件，交期视货源1天～8周不等。强烈建议要求卖家提供序列号照片、原厂标签及DAC校准测试报告（最好带示波/万用表扫点截图），不接受”未测仅外观完好”。
Q2：-001和-000及其他后缀（如4132）能直接互换吗？
不完全能。 -001通常指32通道AO版配特定50-pin或SCSI接头，-000可能是同系列变体或早期版，I/O连接器定义及某些跳线地址默认可能不同。VMIVME-4132是16或32通道AO但固件/寄存器映射不完全一致——若应用软件直接按4140-001编址，换4132可能需微调基地址或驱动。替换时必须核对：① 前面板I/O接头型号匹配现场VMIACC端子板 ② VME Axx地址跳线设置与原Slot一致 ③ 驱动软件是否依赖特定Board ID寄存器。最保险做法是用完全相同后缀版本。
Q3：停产了有没有Last-Time-Buy建议？该囤几块？
既然EOL已生效，不存在原厂LTB窗口——现在是二级市场扫货阶段。对单VME机箱含N块4140-001的建议至少囤1件同后缀冷备；多同型机箱可按总数×15%备，集中保管。囤货前做一次全通道DAC线性扫描（0/25%/50%/75%/100%量程），记录偏差，密封防静电袋贴入库标签，每3～5年复测一次防电解电容干涸。
Q4：二手/翻新件怎么验真和避免买到故障板？
① 看PCB silk-screen GE VMIC标识、日期戳及元器件品牌（原厂多用Burr-Brown/TI DAC等，山寨版乱用未知料）；② 要求提供VMIC Configuration Utility联机识别截图（显示正确Board ID）；③ 有条件用可编程源做32通道0–10V阶跃输出测线性度与同步更新功能，重点关注基准电压稳定性；④ 正规渠道翻新应带功能测试报告及保固期（通常6–12个月As-Is或功能性保固）。
