产品详情
· 型号：VMIVME-4116（部分板标含修订号如 -001、-002 等，功能兼容）
· 品牌：GE Fanuc VMIC（现 Abaco Systems / Curtiss-Wright）
· 系列：VMIC MegaModule VMEbus 系列
规格参数
- 产品类型：VMEbus 模拟量输出模块（Digital-to-Analog Converter / DAC）
- 总线接口：标准 VMEbus（6U 双高 Eurocard，233.35×160 mm），A16/A24/A32 地址空间
- 模拟输出通道：8通道独立 DAC（部分资料记载 16 路单端版，以实物为准），双缓冲锁存
- 分辨率：16 bit（1 LSB ≈ 305μV @ ±10V 量程）
- 输出范围：±10 V DC 双极性（可选 0–10V 单极性，依板上跳线/固件配置）
- 输出驱动能力：最大负载电流约 5 mA/通道，建议最小负载 ≥1 kΩ
- 建立时间：≤ 10 μs 至 ½ LSB
- 编码格式：偏移二进制（Offset Binary）或二进制补码（Two’s Complement），软件/跳线可选
- 更新模式：软件触发、外部硬件触发、同步组更新（双缓冲设计防输出毛刺）

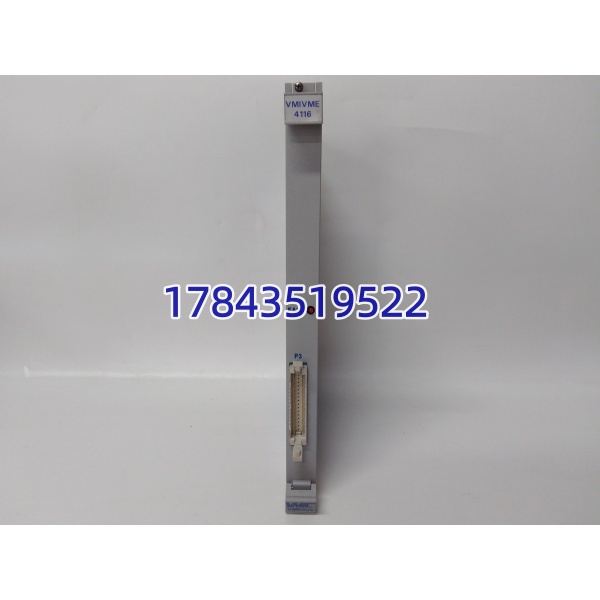

- 前面板指示：Power/Status LED（上电自检通过后熄灭或常亮，依固件版本）
- 信号连接器：前部 50-pin 或 68-pin SCSI 型 I/O 连接器（依子版本，常见 DB50/IDC50）
- 背板供电：+5 VDC（逻辑，典型 1.2–1.8A）｜+12 VDC、-12 VDC（模拟级，各约 100–200 mA）
- 工作温度：0～+55℃（商业级），部分宽温版标 -40～+85℃（以板面丝印为准）
- 存储温度：-40～+85℃
- 尺寸：6U VME（233.35×160×约20 mm），重量 ≈ 0.4–0.6 kg
- 认证：CE / UL（依生产批次）
产品介绍

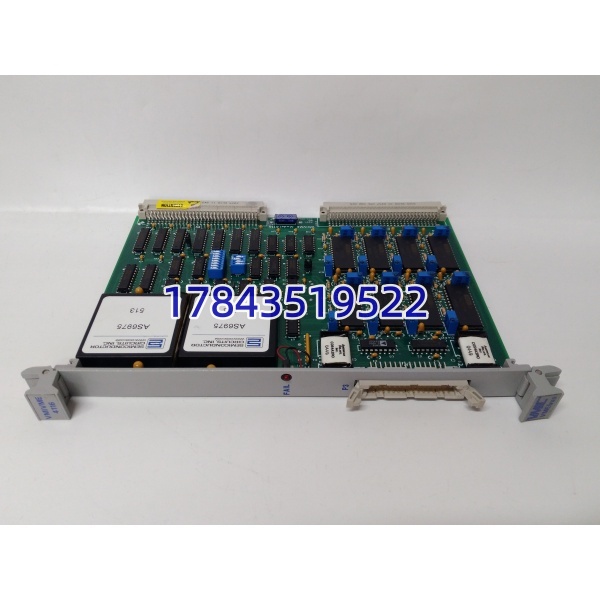

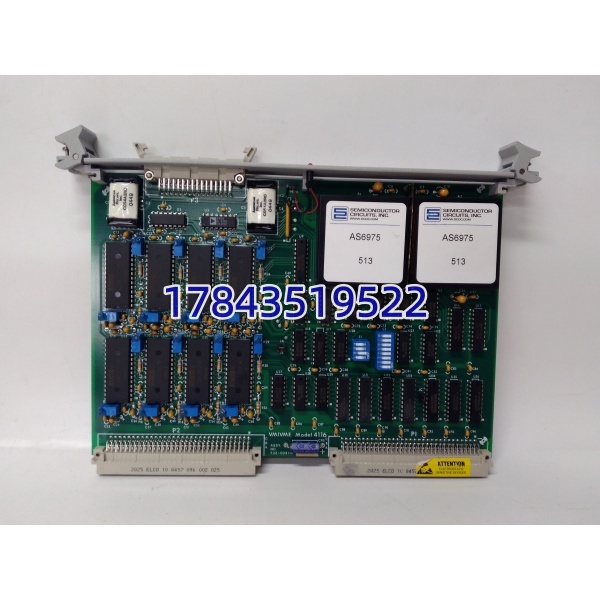

VMIVME-4116 是 GE VMIC 经典 VME 架构里的 16 位高精度 DAC 输出卡，插在 VME 机箱里受 CPU 板（如 VMIVME-769x、Motorola MVME 系列）通过背板总线写入数值，随即更新各通道输出电压。常见于老式 DEH 试验台、仿真机（Simulator）、涡轮机控制柜里给外部模拟量输入卡或记录仪送出设定值/仿真信号，也用于核电、军工试验台做多通道精密电压源。双缓冲设计保证多通道同步更新时输出端不出现中间态毛刺——这对伺服阀或模拟量设定接口很重要。
这卡早已 EOL，Abaco 有替代建议但价格感人，现场基本靠测好的拆机件周转。换板后通常只需地址跳线（DIP Switch A05–A15）设成与原配置一致，驱动层自动识别，不需要重刷固件。
应用场景与行业案例
痛点切入
我在电厂仿真机机房碰到过 VME 机箱报”DAC Ch.X out of range”，查下来是 4116 某通道 DAC 芯片温漂超限、输出卡在 +9.98V 不动——实际要输出 ±2V 仿真信号给操作员站记录仪，偏差导致仿真曲线失真。换块测好的 VMIVME-4116、地址拨码复原，上电自检 PASS，波形立刻正常，没动任何软件。
典型场景
- 火电厂 DEH/TSI 仿真培训装置——VME CPU 通过 4116 输出多路 ±10V 仿真压力/位移/转速信号给模拟量输入卡，非它不可因原仿真机架构绑定 VMIC 板卡
- 航空航天试验台——多通道同步 DAC 驱动液压伺服阀或送标定信号给被测单元
- 老旧核电/化工过程控制 VME 机柜——作为设定值输出接口驱动外部模拟量设备（旧线延寿只换备件）
- 大学/研究所数据采集与信号发生器——早期 VME 测试台配套 DAC 板
真实案例
某汽轮机厂仿真机房，VMIVME-4116 自检 LED 不亮，VME 机箱报 Slot Error。打开看背板 +5V 供电针脚氧化发黑——老 VME 机箱十年没清灰，弹簧针氧化导致板卡局部掉电。清洁背板、换一块测试过备件插回，地址 DIP 照原设（A=xxh），上电绿灯，8 路输出全部恢复。主管工程师说：”早知道氧化这么快，每年该做一次背板接触检查。”
