产品详情

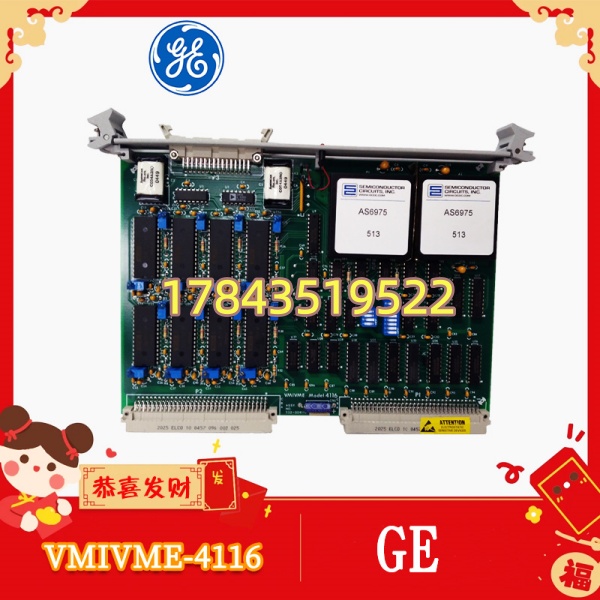

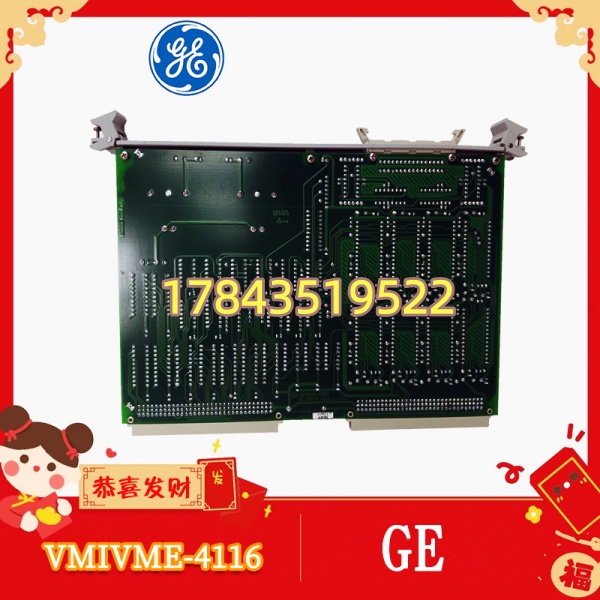

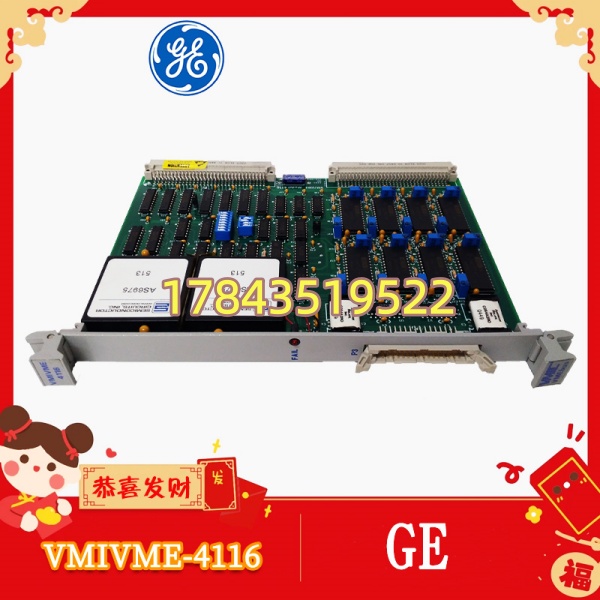

· 型号：VMIVME-4116
· 品牌：GE Fanuc VMIC（现 Abaco Systems / Curtiss-Wright）
· 系列：VMIVME 系列 6U VMEbus Data Acquisition Module
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | VMIVME-4116（VMIC VMEbus Analog Input Module，原 GE Fanuc PN） |
| 总线标准 | VMEbus（IEEE 1014 / VITA 1.0），6U 双高 Eurocard，J1/J2 连接器，部分功能经 P2（AMXbus™） |
| 模拟输入通道 | 16 路单端（Single-ended）或 8 路差分（Differential），软件/跳线配置 |
| A/D 分辨率 | 标准 12-bit，部分 Option 为 16-bit（依具体 Rev/Option Code，下单前核对板面标签） |
| 输入电压范围 | ±10 VDC、±5 VDC、0–10 VDC（软件程控或 DIP 开关设置，依固件版本） |
| 最大采样率 | 单通道最高约 100 kS/s（依扫描模式及 FIFO 深度），多通道时分复用总吞吐典型 ≤200 KS/s |
| 输入阻抗 | >100 kΩ（单端），差分模式依增益设置 |
| 内置校准/测试 | 板载精密基准 + AMXbus 内置测试总线，支持 CPU 发起自校（Self-test）与通道回读 |
| 触发方式 | 软件触发、外部 Trigger 输入（通过 P2 或前面板）、定时器触发 |
| 数字 I/O（部分版本） | 可选 16-bit TTL/CMOS 数字 I/O 或少量 AO 通道（依具体子型号 Rev，非全版本标配） |
| 供电要求 | +5 VDC（典型 1.5–2.5 A 依配置），+12 VDC / -12 VDC（模拟前端及基准用，约 100–300 mA） |
| 前面板指示 | PWR LED、Status/Error LED，部分版本有 CAL 指示灯 |
| 工作温度 | 商用级 0 … +55℃，扩展温度版（某些 -E 后缀） -40 … +85℃（请以板面标签后缀为准） |
| 尺寸 / 重量 | 160 mm(W) × 233.35 mm(H) × ≈20–22 mm(D)，约 0.4–0.6 kg |
| 配套 CPU/SBC | 常配 VMIC VME SBC 如 V7768、VMIVME-7696、VMIVME-7676 等，驱动为 VMIC Universal Driver / VxWorks/Linux BSP |
| 兼容性提示 | 严格来说，不同 Option Code（12-bit vs 16-bit、单端/差分跳线 P2 定义差异）固件驱动需匹配；更换时建议 dump 原板 EEPROM 配置并用 VMIC Config 软件比对，请以原厂手册为准 |
产品介绍
在老式燃机 Mark IV/V 改造项目里见过 VMIVME-4116 插在 VMIC 机架第三槽，负责采排气温度热电偶补偿电压、液压油压力变送器 4–20mA（经 250Ω 取样成 1–5V）——现场实测发现某槽位漂移超 2%，追查是板上 +12V 基准运放老化。这块卡本质是 VME 控制系统的”模拟感官”，把现场慢变过程量数字化交给 VME CPU 做闭环或记录，板载 AMXbus 让你不用拔线就能做通道自校，这点比普通 PCI DAQ 卡实用得多。
对库存经理来说，VME 架构整体进入 Obsolete 阶段，GE 原厂 2000 年代初就把 VMIC 业务转给 Abaco/Curtiss-Wright，新 VMIVME-4116 全新件已绝迹，市面流通的全是 NOS 和经过 FVT（功能验证测试）的拆机件。它的 TCO 考量是典型的”白菜价模块 × 天价停机”——VME 机架若因一片 AI 卡失效导致温度/压力采集全丢，机组可能跳保护解列。建议存量系统按机架 1:1 冷备（至少每套系统备 1 片密封保存），并在 Last-time-buy 窗口把所需 Option 版本一次性吃够。
应用场景与库存策略
VME 数据采集卡坏掉不一定立刻跳机，但会导致重要模拟量（排气温度分布、轴承振动前置放大、油压/水位）全部变成坏值或冻结——联锁逻辑可能因此闭锁启动或误发报警，隐患排查时还得逐点比对。而 VMIVME-4116 交期在新件层面已是 N/A，二手渠道价格波动大且良品率参差，属中低消耗率但难替代的 B→A 类 legacy 备件。
- 电厂/联合循环机组 VMIC VME 数据采集机架（温度/压力/液位 AI）——老 Mark IV/V 改造或辅助系统仍用 VME 架构，非它不可因 VME 背板寻址与 AMXbus 驱动绑定 → 建议每套 VME 机架备 1 片（最少 1 件），核对 Option Code（12/16bit、输入范围跳线）与原配一致。
- 冶金/军工试验台 VME 数据采集系统（±10V 传感器信号）——高温/振动环境加速模拟前端老化 → 纳入 3～5 年 Last-time-buy，按运行槽位数 N+1 战略囤货，拒买无 FVT 报告的裸拆机。
- 实验室/科研 VME 测试平台（需 AMXbus 自校功能）——新项目勿再选用 VME 方案 → 仅作存量维护采购，新设计迁移 CompactPCI/PXIe 或 Abaco PMC/PCIe 替代方案（需重写驱动）。
- 非 VME 系统能否用？——不行，背板电气与驱动均不兼容 → 不存在跨平台替代，只能找同型号或经 GE→Abaco 确认的 VME 兼容替代（如 VMIVME-4116 同系列 Rev 兼容版本，需核对 P2 定义）。
真实案例：某化工厂氨合成回路改造后保留一套 VMIC VME 数采柜，运行第 11 年冬天巡检发现 #2 AI 槽 有 6 路温度通道读数飘到满量程——拆下上测试台确认 A/D 基准电压跌落（板上 -12V 稳压 IC 热老化）。库房恰有一片三年前 Last-time-buy 囤的同 Option 版本，热插拔替换（先断电拔 P2 再出槽），上电后 VMIC Config 载入原 EEPROM 镜像 3 分钟恢复。事后把这事写进 PM：所有 VME AI/AO 卡按 N+1 入安全库存，每 2 年抽一片上电跑自校并记录偏移量。
常见问题解答 (FAQ)
GE 原厂早已 EOL（End of Life），VMIC 产品线转手 Abaco Systems 后不再产新 ，市面所谓”全新”实为 NOS（未使用老库存）或打磨翻新。全新原包基本绝迹，交期参考无货或 16–26 周（如 Abaco 有特殊 Service Life 批次需询价确认）。采购应接受 Tested Refurbished 并要求出具 FVT 报告。
Q2：停产了要做 Last-time-buy 吗？囤多少？
如贵厂 VME 系统计划再运行 5–10 年且不打算近期整体换代，务必做 Last-time-buy——按现有运行槽位数 ×(1+预期故障替换量/预计报废量)，通常建议 N+1 至 N+2 片（最少每套系统 1 片冷备）。错过窗口后只能赌二手市场良品率。
Q3：不同 Option/Revision（12-bit vs 16-bit、单端/差分）能混用替换吗？
物理上可插同槽，但A/D 分辨率不同会影响标定系数，P2 AMXbus 跳线定义也可能有差异。换型须用 VMIC Configuration Software 重新 load 配置并校验零点/满度，最好与原板 Option Code 完全一致。不确定时拍照板面贴纸（含 Option / Rev / Ser 号）发给渠道核对。
Q4：买二手/拆机件要怎么验才敢装机？
要求卖方提供：① 板面高清照（无腐蚀、跳线与原配一致）；② FVT 测试报告——至少包含各量程（±10V/±5V/0–10V）施加标准源读数误差 <0.1%FS、通道间串扰测试、AMXbus 自校通过截图；③ 静电包装记录。无测试报告的不建议用于关键机组。
Q5：有现代替代方案吗？VME 机架能不能直接换别的？
Abaco Systems 提供 PMC / PCIe / CompactPCI 的替代 DAQ 产品，但无法直接插进 VME 背板原位替换——需改机架（加 PMC 载板或整体迁移）、重写驱动和 I/O 映射。存量维护继续买 作备件；新项目或全系统升级再评估向 cPCI/PXIe 迁移。
Q6：备件库存怎么保管和定期维护？
VME 模块金手指易受氧化，存放时插防静电泡沫或导电泡棉，密封袋 + 干燥剂（湿度 <60%）。每 24 个月取出在测试台或兼容 VME 机架做上电自校并记录偏移，确认 EEPROM 配置未丢失（或备份 .cfg 文件）。金手指氧化可用专用橡皮轻擦后异丙醇清洗。
