产品详情

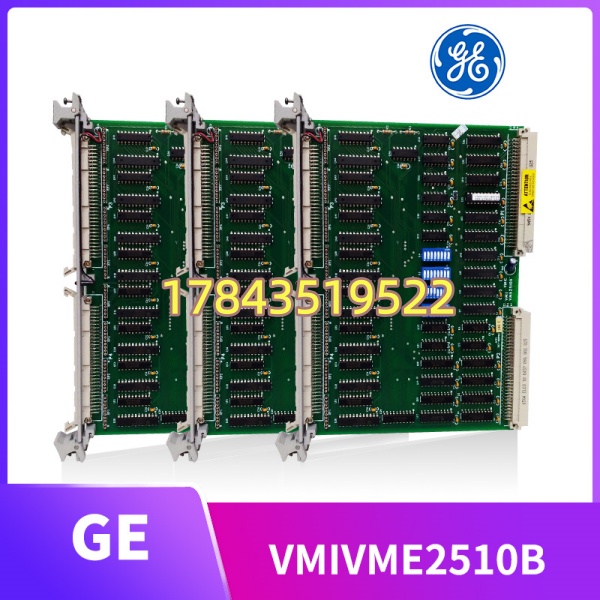

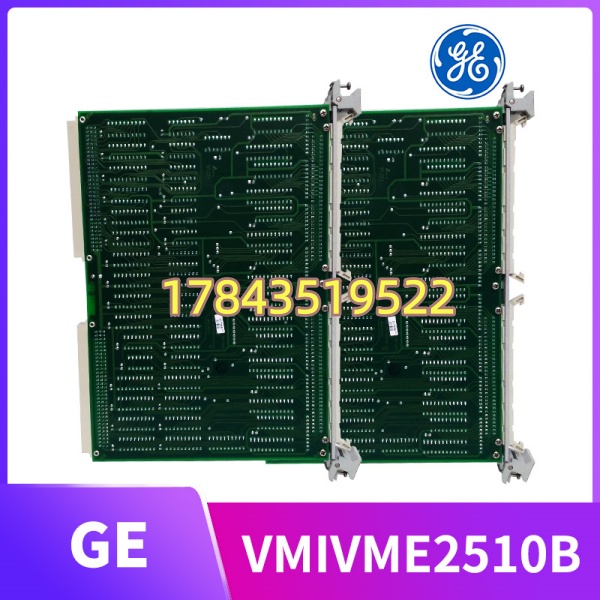

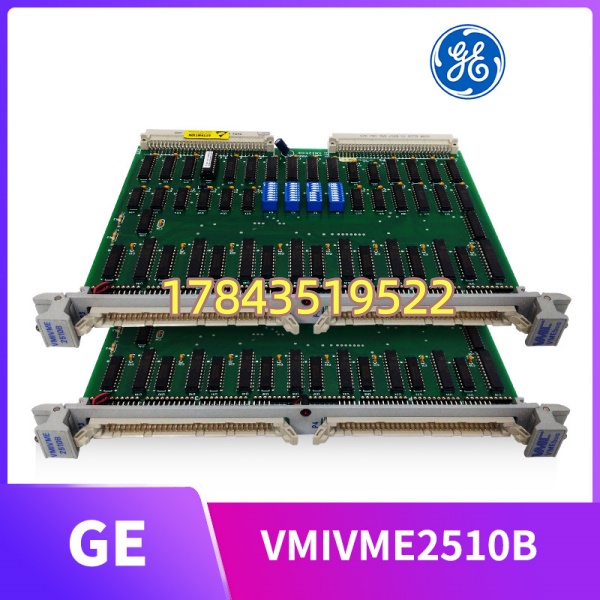

· 型号：VMIVME-2510B
· 品牌：General Electric / VMIC（GE Fanuc Automation Legacy）
· 系列：VMIC Megamodule — VMEbus Digital I/O
规格参数
| 参数项 | 规格值 |
|---|---|
| 原厂部件号 | VMIVME-2510B |
| 原厂商 | VMIC（后被 GE Fanuc 收购，现属 Abaco Systems Legacy 产品线） |
| 总线标准 | VMEbus / VME64x（IEEE 1014），A16/A24 地址空间兼容 |
| I/O 类型 | 64-bit TTL 双向数字 I/O，32 物理通道分 4×8-bit 端口 |
| 端口配置 | 每 8-bit 端口方向可通过寄存器独立编程为 Input 或 Output |
| 信号电平 | TTL 兼容（输入低≤0.8V / 高≥2.0V；输出灌电流 64mA/端口，拉电流 15mA） |
| I/O 连接器 | 双 64-pin DIN 41612 标准连接器（接外部接线底板/线缆） |
| 地址设置 | 板载 DIP 开关设 CSR（Control/Status Register）及 I/O Base Address |
| 供电要求 | +5 VDC 取自 VME 背板，典型工作电流 ≈1.2–2.5A，最大 ≤3.786A |
| 内置诊断 | 上电/复位板级自检（BITE），前面板 FAIL LED 指示故障状态 |
| 数据传输 | 支持 8/16/32-bit 并行传输，内存映射 I/O |
| 物理尺寸 | 标准 6U VME（233.35 × 160 mm），单槽宽 |
| 工作温度 | 0℃ ～ +55℃（工业级，部分资料标 -20～+60℃，以原厂手册为准） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH（非冷凝） |
| 安规/标准 | UL / CE，符合 VMEbus 规范及 IEC 61131 参考设计 |
产品介绍
早年给核电辅助系统做 VME 机柜改造时遇过一回怪事：系统上电后几块 I/O 板全报通信超时，唯独这块 VMIVME-2510B 的 FAIL LED 微亮——拆下来测发现板载地址译码 PROM 局部位翻转，属于 VMIC 老批次偶发老化模式。VMIVME-2510B 本质是 VME 机架里与外部设备”对话”的那张嘴和耳朵：把 VME 主控（如 VMIVME-780x SBC）发出的内存映射写操作转换成 TTL 电平驱动现场指示灯、继电器线圈或读回限位开关状态，反过来把外部数字信号锁存后送上 VME 读周期。
严格来说它只认 TTL 电平（5V 逻辑），不能直接接 24VDC 现场信号——外配隔离端子或 24V→TTL 转换板是必须的，这是采购咨询时常被忽略的点。生命周期方面，GE 已将 VMIC 早期 Megamodule 系列列入 EOL（End of Life），新原厂件无货，市面流通以 NOS（新库存）和经高温老化 + 地址回读测试的 MRO 翻新件为主。作为 VME 系统数字 I/O 核心节点，单点故障即导致整段状态采集或驱动丢失，按 ABC 分类建议纳入 A 类关键备件管理，有条件的话每台 VME 机箱按同型号留 1 块冷备。
应用场景与库存策略
VME 架构多见于 1990-2010 年代投运的电站辅机 DCS 扩展柜、军工测试台、大型旋转机械状态监测系统——这些地方 VMIC 模块用量极大但早已过了原厂支持期。VMIVME-2510B 故障模式多为 ESD 击穿输入缓冲或地址开关氧化导致寻址异常，原厂交期实际为零，渠道价格波动大，缺件等于停测或降可用测点。
- 火电厂/水电站辅机状态监测系统（AMS/VME 扩展架）→ 采集轴承瓦温报警接点、油位开关等 TTL/OC 信号 → 若失效则部分测点离线但不跳机，属重要非跳机类 → 建议按 A 类备件每套 VME 机箱备 1 件冷备，保存时短接 I/O 连接器防尘帽防引脚氧化。
- 军工/航测半实物仿真平台（HIL）→ 高密度双向 I/O 对接被测件 DI/DO → 非它不可（VME 总线兼容 + 64mA 灌电流能力）→ 建议与 MRO 供应商签寄售保留 1 件 + 定期上电自检（每 2 年一次）。
- 老旧产线拟整体淘汰 VME 架构→ 不建议新增囤货 → 按剩余服役年限估算 Last-time-buy（典型公式：N = 机架数 × 年失效率 × 剩余年 + 1），同步推动架构迁移预算。
真实案例：南方某炼化企业催化装置机组状态监测柜（VME 架构，含 2 块 VMIVME-2510B）2022 年大检修后发现其中一块 I/O 板无法被 SBC 枚举——DIP 开关簧片氧化导致 CSR 地址漂移。库房无备件，原厂 EOL，找渠道花了 11 天淘到测试件（加价 2.8 倍）。换完后用 BITE 自检通过，系统恢复。事后该厂把 VMIC 系列所有在用模块做 EOL 盘点，按我建议对 做了战略补库（每机型备 1），并将各板的 DIP 开关位置拍照存档——去年邻装置同型故障 25 分钟热插拔恢复。
常见问题解答 (FAQ)
GE/VMIC 该系列已正式 EOL（请以 GE Intelligent Platforms/Abaco 最新 PCN 为准）。目前市场仅有 New Old Stock（原厂封库存）或经全面功能测试（地址回读 + 灌电流负载测试）的 MRO 翻新件。采购要求卖家提供：① 清晰原厂标签/SN 照片 ② 上电 BITE 自检 PASS 视频（FAIL LED 应灭）③ 最低 12 个月质保。
Q2：我现柜里装的是 VMIVME-2510A，能用 2510B 直接替换吗？
B 版通常是 A 版的工艺/元器件更新版（增加 EMI 改进或 BITE 增强），大多数情况可 pin-to-pin 直接替换且 VME 驱动兼容——但必须核对：① DIP 开关地址设置与原板完全一致 ② 固件/驱动无特殊旧版依赖。稳妥做法：拆原板拍清开关位置照片比对后再装机，首次上电先进 BITE 模式确认自检。
Q3：它能直接接 24VDC 现场 DI/DO 信号吗？
不能。这是 TTL（5V 逻辑）I/O 模块，24V 工业信号必须经光耦隔离转换板或继电器接口端子排降压为 TTL/OC 电平。直接灌 24V 会永久烧毁输入缓冲——我现场见过这么干的，板子当场冒烟。
Q4：如何设置 I/O 基地址和 CSR 地址避免冲突？
通过板卡顶部/侧部 DIP 开关组设定，具体参照 GE VMIC Megamodule 手册中 VMIVME-2510x 章节的地址映射表。多块同型板在同一 VME 机箱必须分配不重叠的地址范围，建议制作机箱槽位—地址对照表贴在柜门内侧，避免日后维护人员凭记忆乱拨。
