描述
产品详情

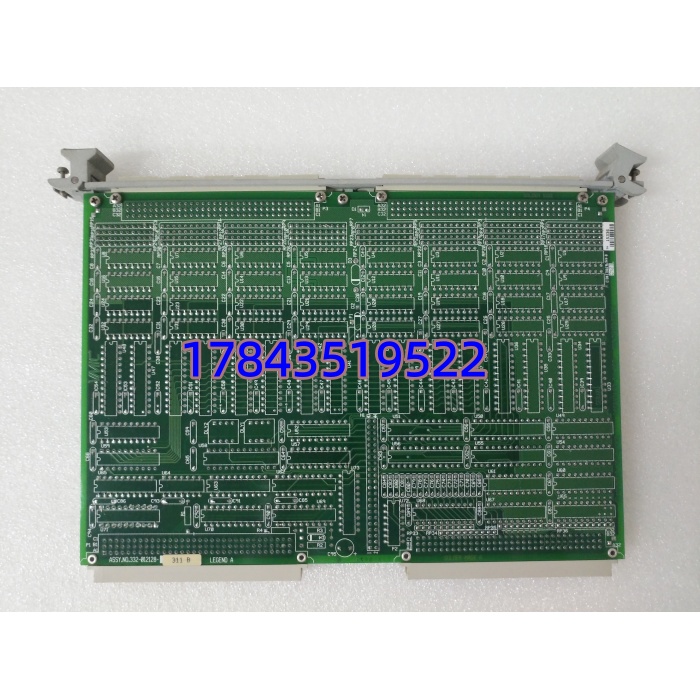

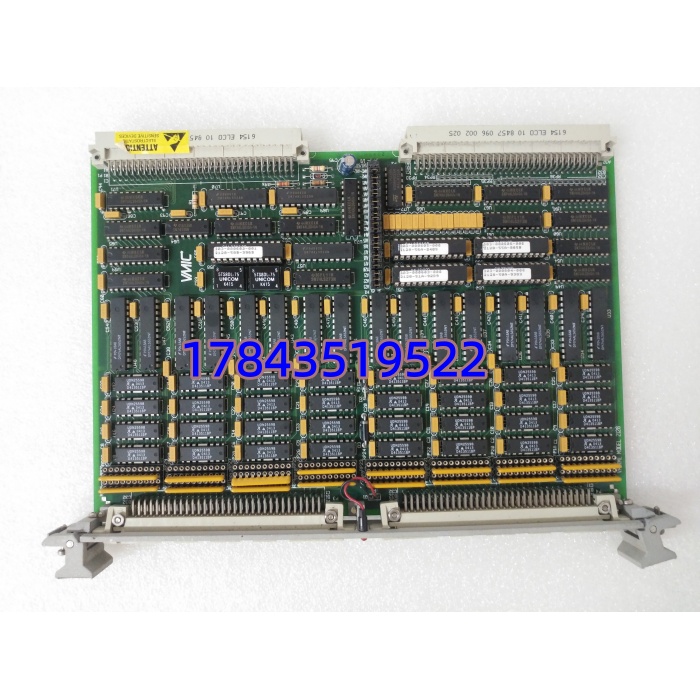

· 型号：VMIVME-2128（GE VMIC Series）
· 品牌：GE Fanuc VMIC / Abaco Systems（原GE Intelligent Platforms）
· 系列：VMIVME — High Voltage Digital Output Module (128 ch)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | VMIVME-2128（常见变体 VMIVME-2128-110、332-002128-001 等固件/接插件微调） |
| 制造商 | GE Fanuc Automation / VMIC，现归属 Abaco Systems / Emerson Legacy Products |
| 产品类别 | VMEbus 6U双宽 128通道高压数字输出模块（Open Collector Sink型） |
| VME总线兼容 | VMEbus Rev C.1，A16/A24地址空间，D08/D16/D32从设备，DTACK握手 |
| 输出通道数 | 128路数字输出，分16组×8通道，各组共享公共回流（需外部负载电源回路） |
| 输出类型 | 集电极开路（Open Drain / Current Sinking），低电平有效驱动 |
| 负载电源电压 | 外部现场电源 5 VDC ～ 48 VDC（典型24VDC工业应用） |
| 每通道连续电流 | 最大 600 mA（@25℃），瞬态承受能力依数据手册有 clamp diode 保护 |
| 导通压降(VCE(sat)) | 典型 ≤1.5V @额定负载（严格来说高温需降额，以原厂Electrical Spec为准） |
| 保护功能 | 感性负载反电动势钳位二极管（~55V breakdown）、热关断、浪涌电流限制 |
| 内置诊断(BIT) | 上电/软件触发通道级回读自检，可通过状态寄存器读取各通道实际驱动状态 |
| 状态指示 | 前面板 PWR LED（背板5V供电）、FAIL LED（BIT异常）、活动指示灯依批次 |
| 背板功耗 | +5VDC @ 典型 2.5–3.0 A（全通道吸合），≈12–15 W |
| 连接器 | 双96针 DIN 41612 母座 P1/P2；现场接线经外接TB或 ribbon-to-terminal适配板 |
| 工作温度 | 0℃ ～ +70℃（工业级，-20～+70℃部分批次标注，以铭牌为准） |
| 存储温度 / 湿度 | -40℃ ～ +85℃ / 5%–95% RH 非冷凝 |
| 物理尺寸 | 6U × 双槽宽(≈60mm) × 深233.35 mm（标准VME 6U 160×233.35mm单槽×2） |
| 认证 | CE、UL、部分具 CSA；设计符合 IEEE 1014 VMEbus 标准 |
| 生命周期状态 | GE原厂已EOL(Obsolete/Discontinued)，市面流通为NOS全新库存及测试合格拆机件 |
产品介绍
在某个老式燃机辅助控制柜见过这东西——原设计用VMIVME-2128直接驱动128个柜内中间继电器线圈（24VDC），省掉了中间光电耦合放大板。它的价值就在于VME背板直连+大电流开漏输出+BIT回读，不像PLC扩展DO需层层协议转换，特别适合那些”九几年搭的VME控制架至今还在跑”的老装置（早期励磁、水电辅机、试验台ATE）。现场实测发现老模块光耦老化后个别通道呈”常吸合不释放”，排查时可先软触发BIT读状态寄存器区分是卡故障还是现场负载短路。
原厂GE VMIC VME系列整体EOL，Abaco接手后主推PMC/VPX架构新卡，VMIVME-2128新件基本绝迹。它是典型的低频损坏但零替代方案的关键A类关联件——VME架若只剩这一种DO卡且承载跳闸/报警继电器驱动，坏一片影响整面盘。建议按”每套在用VME机架备1件”做Buffer Stock并Last-time-buy，尤其进口试验台(ATE)原厂已不供整机那种，一块冷备能救急。
应用场景与库存策略
隐性故障常表现为”某组8通道继电器不动作但软件写1成功”——先量现场负载电源及公共端，再短接触发BIT看状态寄存器回读是否吻合写入值，排除后端再怀疑卡。新件交期无意义，二级市场调货通常需1~3周。
- 电力/水电老厂辅助控制系统 — 励磁系统或同期装置VME架驱动跳闸继电器/信号继电器｜非它不可因VME私有地址映射及背板时序无可替代｜建议：按VME机架数备1件冷备，每两年做上电BIT抽检
- 燃机/联合循环老Mark系列VME扩展架 — 驱动辅机电磁阀、程控阀门线圈（24VDC）｜非它不可因原系统组态固化VMIC I/O Map｜建议：多台同型装置共享1件周转；Last-time-buy时确认后缀-110/-xxx与现网固件兼容（通常向下兼容）
- 航空航天/军工ATE测试台 — 高密度继电器矩阵、被测件电源时序控制｜非它不可因128路高密度+回读诊断满足测试覆盖度｜建议：若试验台为关键在研项目，按机架数×1件囤货，拆封前防静电袋密封
- 工业产线老VME控制柜 — 包装/冲压设备电磁阀集群控制｜非它不可因现场24V负载直驱省中间放大｜建议：评估3~5年内DCS改造可行性，无改造计划则果断Last-time-buy
真实案例：西北某水电厂老机组励磁VME架（VMIC CPU+做保护继电器驱动）运行第17年秋检做DO动作试验时发现#3组8通道恒为低电平（不吸合继电器），软件写1寄存器回读0——BIT报Channel Group 3 Fail。因未备件等贸易商调货延误开机许可约14小时（幸亏非事故停机）。事后该厂把列入A类强制备件，同时要求继保班组每年大修做全通道DO动作+BIT回读记录，新到货备件先插架做功能性验收再封存。
