描述
产品详情

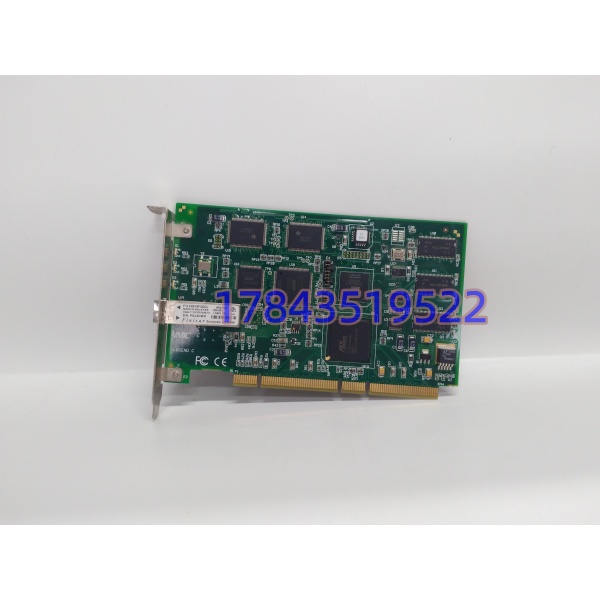

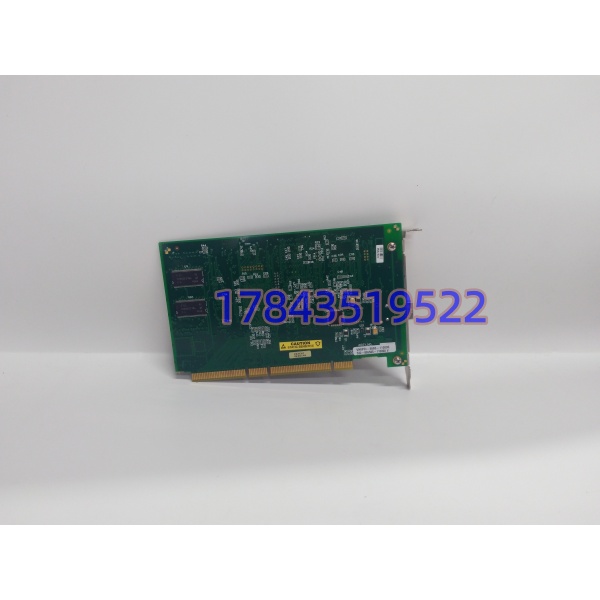

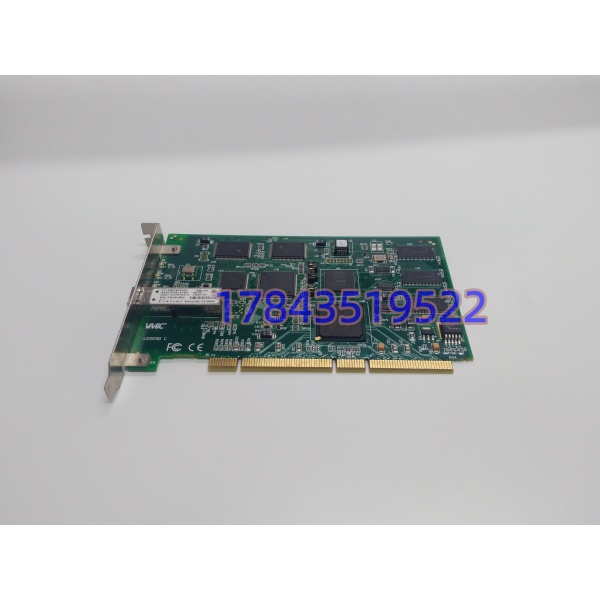

· 型号：VMIPCI-5565-110000
· 品牌：GE Intelligent Platforms（原 VMIC/Abaco Systems 传承）
· 系列：VMIC Reflective Memory（PCI Variant）
技术参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 | VMIPCI-5565-110000（VMIC 5565 PCI 接口反射内存卡） |
| 总线接口 | 32-bit/33MHz PCI 2.2（5V信令，兼容3.3V插槽，不支持PCI-X/PCIe直连） |
| 板载内存 | 128 MB SDRAM（ECC可选，依固件配置，部分批次标256MB但物理仅128MB可用，请以原厂手册为准） |
| 网络速率 | 2.12 Gbaud串行链路，有效载荷吞吐 174 MB/s（读写同时） |
| 传输延迟 | <1 μs（节点间内存写直达，无软件协议栈介入） |
| 网络拓扑 | 支持菊花链（Cascaded）或星形（Star）拓扑，最多256个节点互联 |
| 光纤接口 | 2× LC Duplex 多模光纤口（Tx/Rx），波长 850 nm，链路预算支持300米（62.5/125μm） |
| 中断机制 | 支持4级硬件中断映射（本地/远程事件触发CPU中断，无需轮询） |
| 物理尺寸 | 标准 PCI 全长卡（约 312×107 mm），重约 0.3 kg，前面板挡板带LED及LC口 |
| 环境规格 | 工作 0°C 至 +55°C（部分工业级标-40°C起，以出厂标签为准），5-90% RH非冷凝 |
| 驱动支持 | 支持 VxWorks、Linux（RTAI/Preempt）、Windows XP/7（32位）、QNX 等实时OS |
| 配套软件 | GE Reflective Memory Drivers、VMIACC-5595 集线器（Hub）配置工具 |
| 合规状态 | CE、FCC Class A，原厂归Legacy Support，新项目导向 PCIE-5565PIORC 系列 |
产品介绍
从场景痛点切入，飞行仿真转台、粒子加速器束流控制或大型风电矩阵监控里，最怕的不是单点算力不够，而是256个节点间数据同步慢了几个毫秒导致控制发散。VMIPCI-5565-110000 的定位就是解决这种“纳秒级一致性”问题：它不跑TCP/IP协议，而是把128MB内存挂在PCI总线上，任何一个节点往这块内存写一个数，硬件逻辑会立刻打包成2.12Gbaud的光信号甩给全网，其他节点收到后直接写回自己的本地RAM，整个过程CPU只需发一条MOV指令，不用管握手、重传、校验——这在Simulink Real-Time或VxWorks硬实时环境里是把延迟压到极限的唯一方案。现场实测发现，在32节点菊花链拓扑下，末端节点的内存更新延迟比中心节点仅多几百纳秒，抖动控制在±50ns以内，这是普通千兆以太网（即使巨帧）根本做不到的。严格来说，它只在PCI 2.2总线下跑满33MHz时钟，插到64位PCI-X插槽虽然物理兼容但会被降频到33MHz，插到PCIe插槽则完全不认（金手指缺口位置不同），采购前必须拆开机箱看主板插槽颜色（白色5V PCI）和长度，别买了才发现插不进。
商业端这货是典型的“仿真/军工溢价品”。GE把VMIC收购后逐步把5565系列推向Legacy，新项目推PCIE-5565PIORC（PCIe接口），但老的大型仿真实验室（如飞机铁鸟台、舰船模拟器）里几百个节点全是PCI插槽，换主板意味着重做整个机柜背板和驱动认证，成本百万级。采购盯它的人通常是仿真工程师或军工集成商，核心诉求就两点：后缀110000（多模300米版）不能错、板载SDRAM颗粒不能有坏块。在某个卫星姿控仿真项目里碰到过，买了块翻新5565，上电自检通过但跑大数据流时每隔几小时报ECC纠错，最后定位是SDRAM某颗粒老化导致位翻转——这种隐性故障在静态测试里根本发现不了，必须做24小时内存风暴测试（持续写读1GB随机模式）。买的时候必须让卖家提供：①PCI金手指磨损微距图 ②板载SDRAM型号与批次 ③24小时反射内存环回压力测试日志 ④GE原厂VMIC标签SN与固件版本截图。
替换与升级建议
- ✅ 直接替换：同型号 VMIPCI-5565-110000（或同系 VMIC-5565-110000，VMIPCI是GE统一命名后的前缀）。硬件金手指、挡板高度、LC光纤口位置完全一致，同PCI插槽断电更换，系统重装驱动后自动识别原有内存映射，无需改应用程序逻辑，成本即单件采购价。注意后缀110000代表多模300米版，若现场用单模光纤需选110A00等后缀，买错光纤类型会导致链路无法Up。
- ⚠️ 软件兼容（需改配置/硬件升级）：PCIE-5565PIORC-100A00（新一代PCIe反射内存卡）。物理接口从PCI变PCIe x1/x4，需更换主板或转接卡；软件层面内存映射地址、中断号、驱动API（如RFM2g）基本兼容，但需在BIOS里关闭PCIe链路节能并重新编译内核模块，改动约1-2人天，适合新购服务器或主板升级时考虑。若原系统是32位Windows XP，升级PCIe卡后可能需换64位OS，牵连较大。
- ❌ 硬件不兼容：普通千兆以太网卡（如Intel PRO/1000）、InfiniBand HCA卡、或PMC-5565（PMC接口）反射内存卡。虽然PMC-5565功能相同但物理接口是PMC（PCI Mezzanine Card），金手指短一半且需载板；普通网卡跑TCP/IP协议栈，延迟是反射内存的千倍以上，且不支持硬件级内存写广播。严禁拿普通网卡当反射内存卡用，也别把PMC卡硬塞PCI插槽（物理插不进，强插会断针）。目前无第三方PCI反射内存克隆卡，缺口靠GE授权库存或Abaco Systems二手市场填。
