产品详情

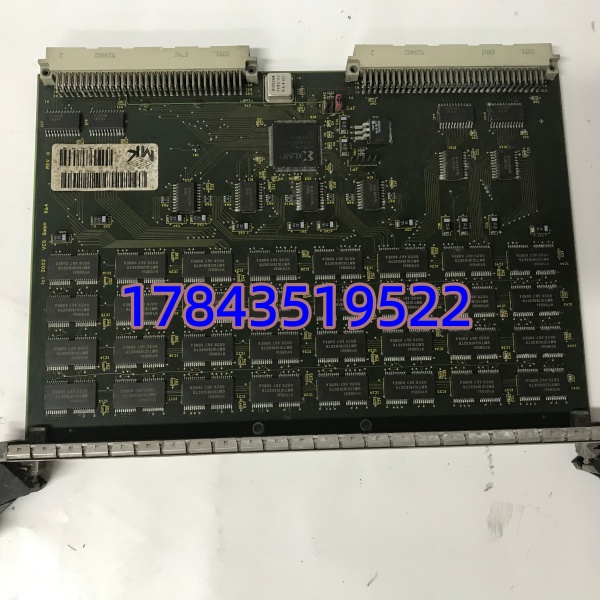

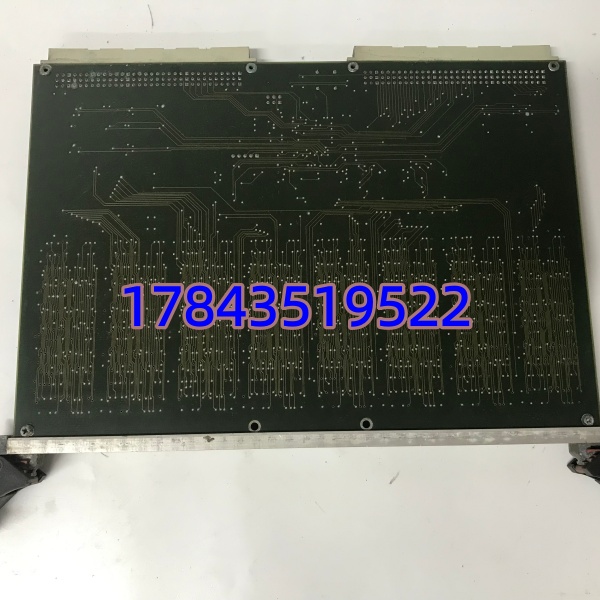

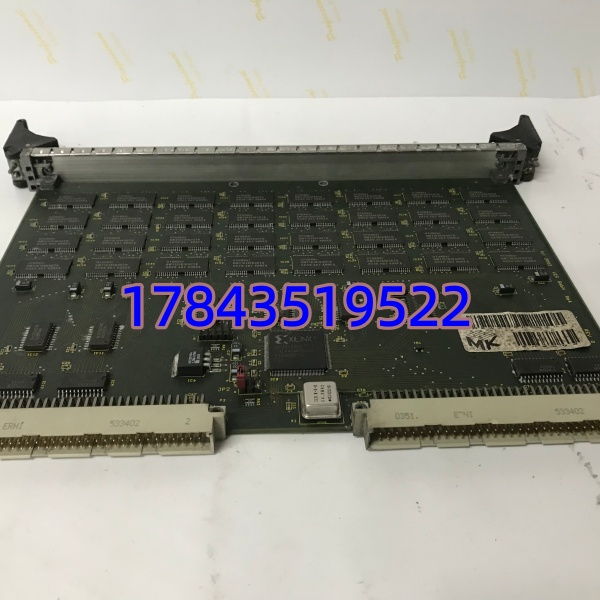

· 型号：VMER-64（Mark VIe VME64 Expansion Rack / Backplane Assembly，具体部件号需核对，常见关联 P/N 如 IS200VCRCH1…等）
· 品牌：GE（General Electric — GE Power / GE Vernova）
· 系列：Speedtronic Mark VI / Mark VIe Turbine Control System
规格参数
- 产品名称：VMER-64 VME64 Expansion Rack / VME64x Backplane Chassis（for Mark VI / Mark VIe）
- 总线标准：VME64x（IEEE 1014 / ANSI/VITA 1.1），32/64-bit 数据地址，支持 A32/D32 及 A24/D16 访问
- 最大槽位数：通常 13 槽或 21 槽配置（依具体 VMER-64 变体），含系统槽（Controller Slot）、I/O 槽、2 个电源模块槽
- 兼容插卡：Mark VIe 控制器 IS215UCVHx / IS420UCSx / IS215UCVEx、IS220 系列 I/O（PDOA/PDIA/TDIA/TVIB 等）、IS200 系列通信卡（VCMI/VPRO）
- 供电要求：背板接受 ±24 VDC 输入（经电源接口模块 IS200PMCIH 或等同），分配 +5V/+12V/-12V/+3.3V 给各槽（依卡件需求）
- 冗余支持：支持双电源模块（Primary + Standby）1+1 冗余，单电源故障不影响机架运行
- 冷却方式：强制风冷（标配可插拔风扇模块，通常冗余配置）或自然对流（低功耗轻载）
- 机械安装：19 英寸 EIA 标准机柜导轨安装，带前后面板接地 EMI 屏蔽
- 物理尺寸：约 482.6(W)×266(H, 6U 高度)×310(D) mm（依槽数不同略有差异）
- 工作环境：0～+60℃（强制风冷）／0～+50℃（自然对流），湿度 5%～95% 非凝露
- 认证标准：CE、cULus、符合 IEC 61508SIL 2/3（作为 Mark VIe TMR 系统组成部分）、IEEE C37.90 EMC
- 无源背板：VMER-64 背板本身无源（无 DSP/FPGA），可靠性取决于接插件镀金层与 PCB 基材，老化后表现为槽位接触不良或信号反射超标
- 配套件：通常需另外订购电源模块（IS200PMCIH1A/B 等）、风扇模块、前盖板；旧机架移植时注意螺丝孔距与导轨深度匹配
产品介绍
VMER-64 是 GE Mark VI / Mark VIe 燃机控制系统的 VME 机架（含背板），简单说就是所有控制器卡和 I/O 卡的”家”。它不做运算，只提供 VME64x 总线互连、时钟同步和集中配电。老实说这东西现场很少坏——但它一旦背板簧片氧化或微裂纹，会出现莫名其妙的”Slot X Not Responding”、控制器偶发脱机，查起来极费劲。我在现场遇过一台 10 年老厂 VMER-64 因背板 J2 连接器针脚氧化导致 TVIB（振动卡）间歇性掉线，清触点后恢复，严重时要整机换。
有一点要注意：市场上 有机型差异——Mark VI 用的老版 VME 背板 vs Mark VIe 用的 VME64x 背板，槽数（13 槽 vs 21 槽）和电源接口模块（IS200PMCIH vs 更早 PIM）不一样，不能混装新 IS420/IS220 卡到老 Mark VI 纯 VME 背板上（或反之受限）。采购前务必核对现网机架的 GE 部件号标签（通常在机架右侧内壁或背板边缘丝印），最好拍照片确认槽数和电源模块型号。
应用场景与行业案例
我在现场最怕的就是 TMR 系统某机架背板隐性故障——三台控制器有两台报同一机架 I/O 通讯异常，第一反应是网线或 I/O 卡，折腾半天发现是 背板 J1 接触电阻变大。换整机架是最彻底的解法，尤其是老厂（>15 年）备一件 NOS 很有必要。
典型场景：
- 9FA/9E 燃气轮机 Mark VIe 控制柜：三台 机架分别装控制器（UCVH/UCVE）、模拟量 I/O、保护/振动 I/O，构成 TMR 架构。
- 蒸汽轮机/联合循环改造项目：保留原 Mark VI 机架升级部分 I/O， 兼容 IS200 系列卡件。
- 备件库战略储备：老旧电厂原厂已宣布 EOL（End of Life），提前囤 NOS 或测试良品避免非计划停机等件数月。
- 海上平台燃机控制间：19 寸标准安装，双电源冗余 + 强制风冷适配密闭空调机柜。
真实案例：中东某 9E 燃机联合循环电厂，夜班 Mark VIe 报警”I/O Rack B — Slot 5 Comm Fail”，复位后恢复，两小时后再现。现场检查——IS220PDOA 卡指示灯正常但 ToolboxST 显示部分 DO 点不可写。交叉换卡（把 PDOA 移到 Rack A 同槽位）一切正常，确认是 Rack B 的 背板 Slot 5 J2 簧片疲劳导致偶发数据锁存失败。因是单点故障未触发跳机，但已逼近危险区。趁小修窗口整体更换 机架（连带迁移所有卡件，先断电→标记线缆→拔卡→拆旧机架→装新机架→复原卡件→上电同步），再无告警。老师傅说——早知背板也有寿命，五年前就该列进预防性更换清单。
