产品详情

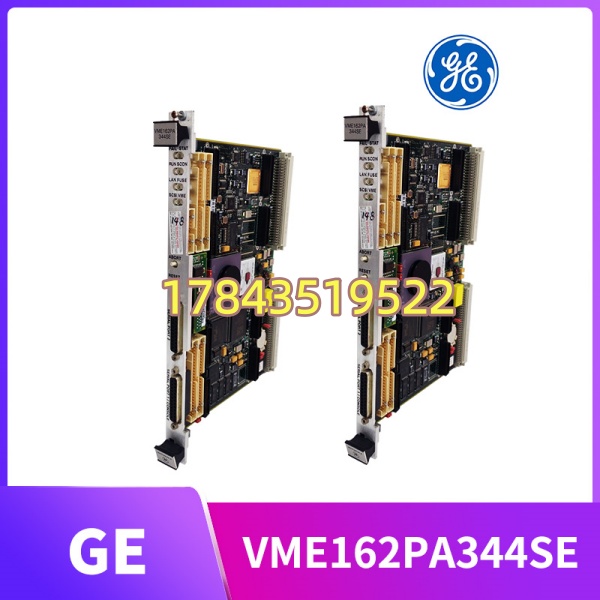

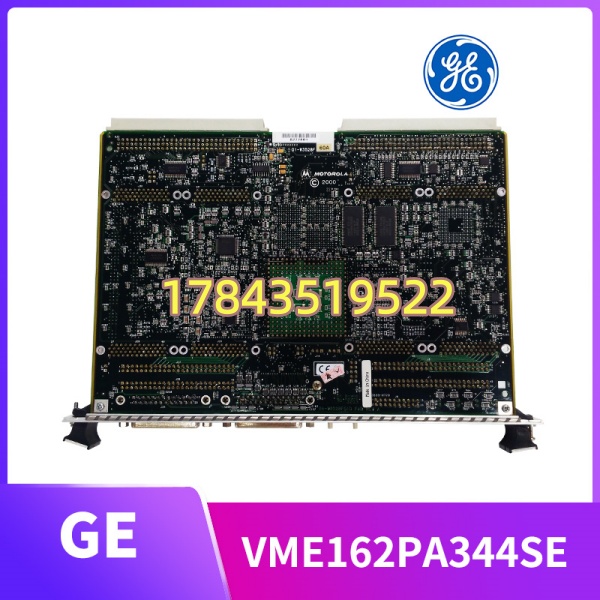

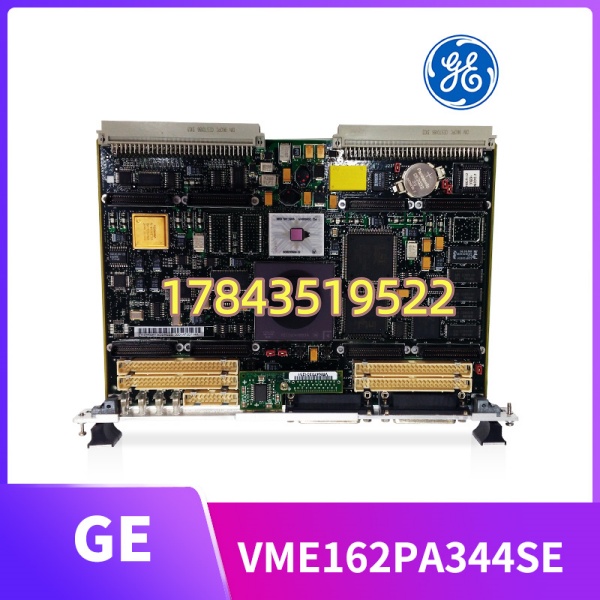

· 型号：VME162PA-344SE（VMIVME-162PA-344SE）
· 品牌：GE（GE Fanuc Embedded Systems，原 Motorola VME162 平台，现 Curtiss-Wright/Abaco 维护）
· 系列：VME162 系列 6U VMEbus SBC — 用于 GE Mark VI Speedtronic 控制柜 VME 处理器槽
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | VME162PA-344SE（VMIVME-162PA-344SE） | “344SE”后缀含以太网/SCSI/IP/串口组合 |
| 制造商 | GE Fanuc Embedded / Motorola（现 Abaco Systems/Curtiss-Wright） | Legacy VME162 架构 |
| 板型 | 6U VMEbus（233.35×160 mm） | 单槽宽度 |
| 处理器(CPU) | Motorola/Freescale MPC603e PowerPC @ ~200MHz（部分批次 300MHz+） | 依据 GE Mark VI 应用多为 200MHz |
| 内存 | 128MB SDRAM（焊装，带 ECC 选项），部分版本可达 256/512MB | 非插槽式 DIMM，板载颗粒 |
| 非易失存储 | 16MB Boot Flash + 可选 128MB～512MB Flash / IDE(SCSI-2 接口可挂电子盘) | 用于固件+BSP |
| 背板总线 | VME64x（VME 6U），A32/D32 Master & Slave，SysCon 可设 | 与 GE IS215VME162 类模块兼容背板 |
| 以太网 | 2×10/100Base-TX（RJ-45），支持 TCP/IP stack | 一路通常用于 HMI 通信 |
| 串口 | 2×软件可配 RS-232/422/485（DB-9 或 header） | 用于控制台调试 |
| SCSI 接口 | 1×SCSI-2（50pin/68pin 依版本），可接外部存储或磁带 | 用于历史数据归档 |
| IP模块插槽 | 4×IndustryPack (IP) 模块插槽（IP-A/B/C/D） | 可扩展 A/D、D/A、CAN、1553B 等 |
| PMC 扩展 | 部分 344SE 版本带 1×PMC（PCI Mezzanine Card）站点 | 依具体 BOM 确认 |
| 看门狗定时器 | 可编程 HW Watchdog，可触发 VME 总线 SYSFAIL 或自动复位 | 防程序跑飞 |
| RTC | 电池后备 RTC（板上纽扣电池，型号 CR2032 或等效） | 电池耗尽仅影响时间，不影响引导 |
| 供电 | +5VDC 主供（典型 12～15W），部分版本要求 +12V/-12V/+3.3V 辅助 | 由 VME 背板供给 |
| 工作温度 | 商业级 0～+60℃ / 加固宽温版 -40～+85℃（依涂层版本） | 确认实物标签 |
| 振动/冲击 | 5g RMS(10~2000Hz)，30g 半正弦 11ms（MIL-STD-810G 类加固版） | 依具体加固等级 |
| 操作系统支持 | VxWorks、LynxOS、pSOS（Mark VI 使用定制 VxWorks BSP） | 现场不可自行更换 OS |
| 安规 | CE / FCC Class A / UL / 部分批次 MIL-STD-461E | — |
| 状态 | 已停产（EoL），原厂新件不可订 | 市面为剩余库存或 ATS 测试翻新件 |
产品介绍
F类燃机 Mark VI 柜做五年大修时拆盖除尘，最容易忽视的就是这块 VME162PA-344SE——它蹲在 VME 机架 Slot 1 当系统控制器，跑 VxWorks BSP 加 GE 专用应用镜像，负责跟所有 I/O 模块（TCQA/TCPA/AI/AO 等）通过 VME 背板握手、做控制扫描并把 SOE 事件往 HMI 和 Historian 送。严格来说它只在 GE Mark VI 的 VME 架构（非 Mark VIe UCSB 架构）中使用，Mark VIe 柜用的是 IS420UCSBHxA 系列，两码事别搞混。
从备件管理角度讲，这是教科书式的”长账龄低周转、缺了要命”的 C 类件：采购频次几乎为零，但整机停机就卡在这块板（尤其是电池漏液腐蚀 PCB 或 Flash 坏块导致引导失败）。原厂早已 EoL，现在能买到的基本是 OEM Surplus 或经高低温+Flash 读写全检的翻新品。我的建议很直接——只要贵司还有 Mark VI（VME 架构）在役，立刻做 Last-Time-Buy 锁定至少 1 块/控制站做冷备，比临时满世界找拆机件稳妥得多。TCO 不在板子本身，在它挡住的停机损失。
应用场景与库存策略
Mark VI VME 控制柜处理器板若彻底不引导（常见于板载电池耗尽导致 NVRAM 参数丢失、或 Flash 坏块），系统无法进入 Run Mode，汽轮机保护会强制停机——而这块 VME162PA-344SE 原厂交期已是”停产无新货”，等货等于等事故。
- 9F/9E 燃气轮机 Mark VI（VME 架构）控制柜 — Slot1 系统控制器/SBC
非它不可原因：Mark VI VME 架构必须用 VME162 系列作系统控制器运行控制代码，UCSB 不能插进 VME 背板。→ 建议每套 Mark VI(VME) 控制站备 1 块冷备件（防静电袋密封入库），贴 EoL/Last-Time-Buy 标签。
- 电厂辅网/老式 DCS VME 扩展机架 — 数据采集主机或 RTU 主控
非它不可原因：VME64x + IP 模块扩展能力，替代需整体改机架。→ 单机建议 N+1 或区域多台共用 1 块周转备件。
- 冶金/轨道交通老式 VME 测控平台 — 定制化 VxWorks 应用宿主
非它不可原因：应用镜像绑定特定 BSP/CPU 版本，跨代 VME 板可能无法引导旧固件。→ 采购前必须核对 BSP 版本号与 Flash 容量是否≥原板。
- 海外延寿项目 — 与 IS215VME162xxx 混用可行性评估
非它不可原因：IS215VME162 是 GE 为 Mark VI 定制的 VME CPU 变体，部分场合可互为备件但需核对固件兼容性。→ 新采优先确认是否与现柜内 IS215VME162 系列固件版本匹配，不确定时保留原型号 VME162PA-344SE。
真实案例：西北某自备电厂 #1 炉 Mark VI(VME) 柜，运行第 14 年，秋检做控制器重启测试后发现 VME162PA-344SE 无法重新引导——报错 “Flash Checksum Error”。追查是板载电池（CR2032 原装 1999 年产……）漏液轻微腐蚀 NVRAM 周边线路且 Flash 扇区校验失败。当时库房零备件，原厂 EoL，找三家渠道商才从华东某炼厂淘到一块测过 OK 的拆机件，加急空运耽误 26 小时停机。事后该厂把这块板列入”关键停产必囤清单”，按控制站数×1 块冷备+每两年抽检上电，顺带把所有 Mark VI 柜 VME 板电池一次性更换。血的教训：VME 控制器电池记得定期换，停产件更要提前锁库存。
常见问题解答 (FAQ)
A：是，该型号属 Legacy VME162 产品线早已 EoL，GE/Abaco 不再生产新件。市面流通为 OEM 剩余库存或经 ATS（上电自举+Flash 全擦写+网口/IP 模块扫描）测试的翻新品。采购坚持要：① 序列号照片 ② 上电 Boot Log + VME 背板扫描通过记录 ③ 不低于 12 个月功能质保。
Q2：能和 GE Mark VI 专用的 IS215VME162xxx 混用或互替吗？
A：部分 Mark VI 应用可用 替代 IS215VME162，但需满足：同 BSP 版本支持、Flash 容量≥原配置、IP 模块位置一致。严格来说它只在你确认原系统使用标准 VME162 SBC 方案而非定制 IS215 特殊固件绑定时可直接替换，不确定先让现场工程师比对 GE Manual GEH-5980系列中的 VME CPU 兼容表，切勿盲目插拔。
Q3：Last-Time-Buy 囤几块？值得吗？
A：公式——每套在役 Mark VI(VME) 控制站备 1 块冷备。对比燃机非计划停机损失（通常数万~数十万元/小时 × 调货等待天数），囤板子 ROI 显著为正。多台同型号柜可考虑区域共享 1 块周转，但物流取件时间要计入停机窗口。
Q4：板子上的电池多久换？影响引导吗？
A：板上纽扣电池（通常 CR2032 或 BR2032）仅维持 NVRAM（非易失参数区）和 RTC，电量耗尽不会导致无法引导——但会使 NVRAM 初始化为默认，Mark VI 控制器可能报 “NVRAM Invalid” 并要求从 HMI 重新下装配置。建议每 5～7 年或大修时更换，注意断电操作避免静电损伤。
Q5：怎么鉴别翻新品被打磨或功能未测？
A：看 Motorola/GE 原厂白底标签激光印字清晰、序列号格式符合原厂编码；PCB 铜箔无二次飞线，BGA 封装底部无重植球溢胶痕迹；要求卖家提供带时间戳的测试报告（CPU 自检→RAM 地址遍历→Flash Erase/Program→双网口 Link Test→IP Module 槽识别）。不提供测试数据的直接 pass。
Q6：长期存放要注意什么防呆滞？
A：放防静电屏蔽袋+干燥剂（RH<60%），标记入库日期和 EoL 状态。建议每 24～36 个月抽检：给 VME 背板 +5V 上电看能否完成 POST（加电指示灯序列），顺便检查电池电压＞2.8V。Flash 和 SDRAM 久置一般没问题，主要是电解电容和电池。
