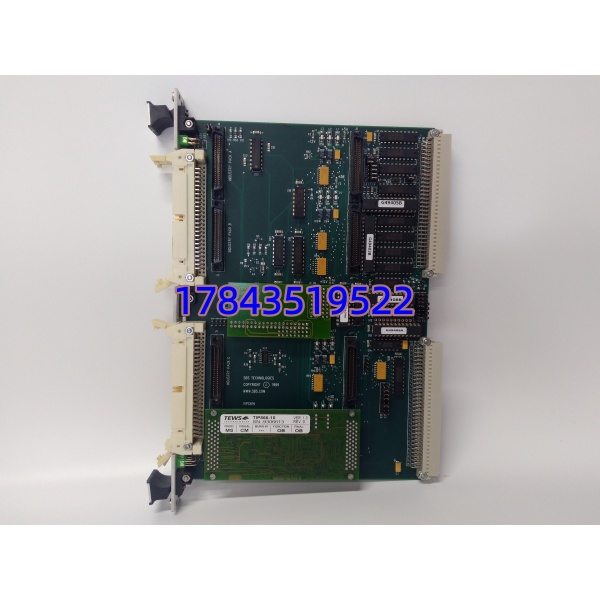

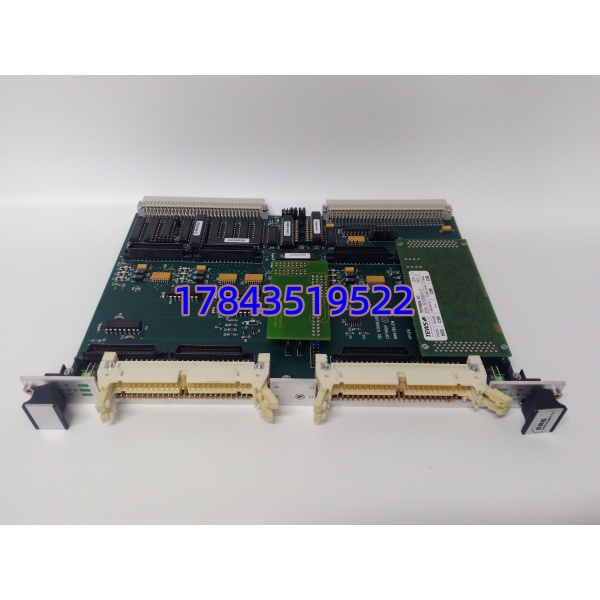

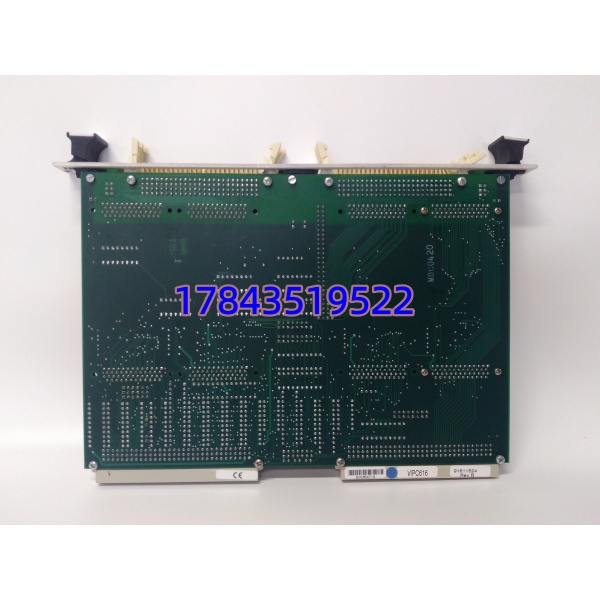

GE VIPC616 91611524 | VME-IP-Carrier 适配GE Fanuc/SBS系统 背板5VDC取电

描述

产品详情

· 型号：VIPC616（标 91611524，Rev 0360-1152D）

· 品牌：SBS Technologies / GE Fanuc Embedded（现 Abaco Systems 继承）

· 系列：VME-IP-Carrier — IndustryPack® 模块扩展载板

技术参数

• 产品型号：VIPC616
• 板面标识/Order Code：91611524（常见 Rev: 0360-1152D / 0360-1152x）
• 制造商：SBS Technologies Inc.（配套 GE Fanuc / Abaco Systems 产品线）
• 模块类别：VMEbus IndustryPack Carrier Board（非处理器板，纯总线桥接+供电）
• 适用系统：GE Fanuc VME 系统（RX7i 机架配 VME 背板）、SBS/Abaco VME 工控平台、任意符合 VMEbus Rev.C.1 的 6U 机架
• VME 规格：6U 双高（233.35mm × 160mm），符合 IEEE P1014 / VME64 规范，A16/A24/A32 地址空间可访问
• IP 插槽配置：4×单宽 IndustryPack 插槽（或 2×双宽 IP 模块），前面板 50-pin 无屏蔽直角 IDC 连接器引出 IP I/O
• 背板取电：+5VDC 由 VME 背板 P1 连接器供给（典型工作电流 ≤500mA，依所插 IP 模块而定），内置滤波熔丝电源轨
• 中断控制：通过板上 PLD 支持可编程 IRQ 映射（IRQ1～IRQ7 可分配给各 IP 槽），适配不同 IP 模块中断需求
• 诊断指示：前面板每 IP 槽独立 Activity LED + Power Monitor LED（+5V/+12V/−12V 若背板提供）
• I/O 周期支持：支持 VME I/O、ID（Module ID PROM 读取)、Memory、Interrupt 周期透传至 IP 模块
• 工作温度：-40℃ ～ +85℃（工业级，依具体批次标记，部分标 0～+60℃）
• 存储温度：-55℃ ～ +125℃
• 相对湿度：5% ～ 95% RH（无凝露）
• 认证/兼容：CE，RoHS（后期批次），TÜV 适用（依系统级），符合 VITA 4 IndustryPack 标准
• 物理尺寸：约 160mm(H)×233.35mm(D)，6U VME 标准形式

产品介绍

电厂 DCS 改造或老式 VME 试验台扩容时，经常遇到”背板槽位够但缺模拟量/串口通道”——RX7i 或 SBS VME 机架塞不下更多专用 I/O 模块时，VIPC616 就是那个救急方案：一块 6U 卡插进空闲 VME 槽，立马变出 4 个 IndustryPack 安装位，前面板 50pin IDC 接现场信号或再通过 IP 模块自带 DB 端子引出去，VMEbus 到 IP 模块的数据透传延迟基本可忽略（纳秒级），不影响控制扫描周期。现场实测发现多数客户用它挂 IP 串口卡（RS-232/422/485）或 IP 模拟量采集卡来补原系统缺口，比换整套 I/O 机架省大钱。

采购角度注意三点：第一，它本身不执行逻辑也不带 I/O——价值在于”承载 IP 模块”，下单务必同步确认您要插的 IndustryPack 模块型号（如 IP-ADC、IP-DIO、IP-Serial 等）；第二，0360-1152D 是板面 Rev 标记，与 91611524 为同一产品不同生产批次，功能完全兼容可互换；第三，部分 1990 年代早期纯 VME 系统（无 IP Carrier 驱动支持）需加载 IP Module ID PROM 读取例程，老系统建议先核实现场 VME BIOS/驱动是否含 IndustryPack 支持。

替换与升级建议

✅ 直接替换

• VIPC616 91611524 各 Rev（含 0360-1152D / 0360-1151x 等）——完全互换，VME 地址自动识别，无配置改动，建议插上后确认各 IP 槽 LED 亮。

⚠️ 软件兼容（需确认 IP 模块驱动）

• VIPC410 / VIPC610（早期 SBS IP Carrier，2槽或3槽版本）——机械可入同 VME 槽但 IP 槽数不同，若原系统依赖 4 槽全占用则不够用，工程需重分配 IP 模块到更少槽位，无机柜改动成本但需调整 I/O 分配表。
• 第三方 VME IP Carrier（如 Greenspring/GE IP‑Acromag 6U 载板）——电气兼容 VME 背板但 IRQ 映射方式及 ID PROM 格式可能有异，通常软件需微改 IRQ 跳线或驱动参数，无硬件费但有机柜短暂停机风险。

❌ 硬件不兼容

• GE IC698CHS009 机架内 RX7i CPU/电源/I/O 模块—— 是标准 VME 板不是 RX7i 专有 I/O，可插进 RX7i 机架的 VME 兼容槽（若有空余且背板支持 VME64），但不能插进 IC698 系列 I/O 模块槽位替代 DI/DO/AIO 模块，物理接口不同严禁混用替代。
• PCI/CompactPCI IP Carrier——背板总线不同，不通用。
