描述
产品详情

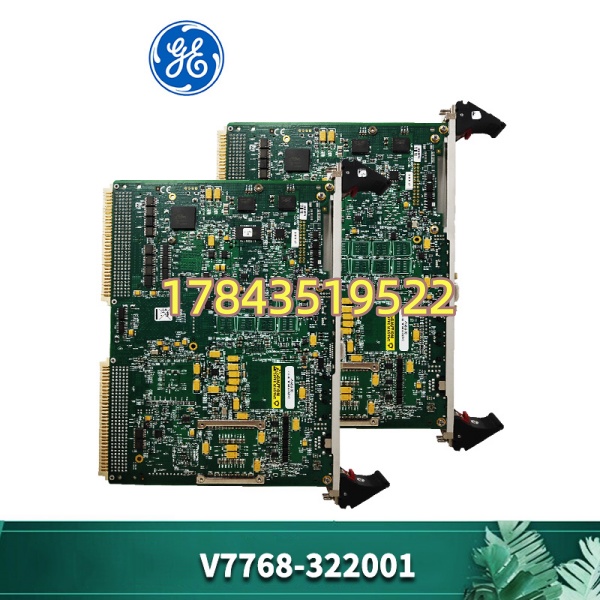

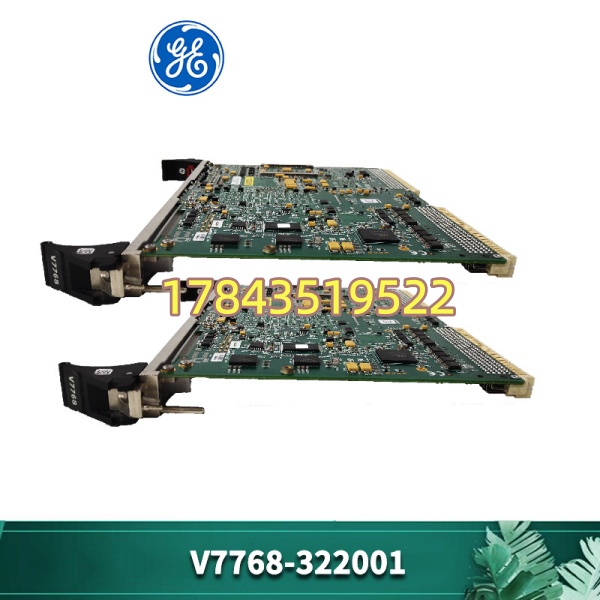

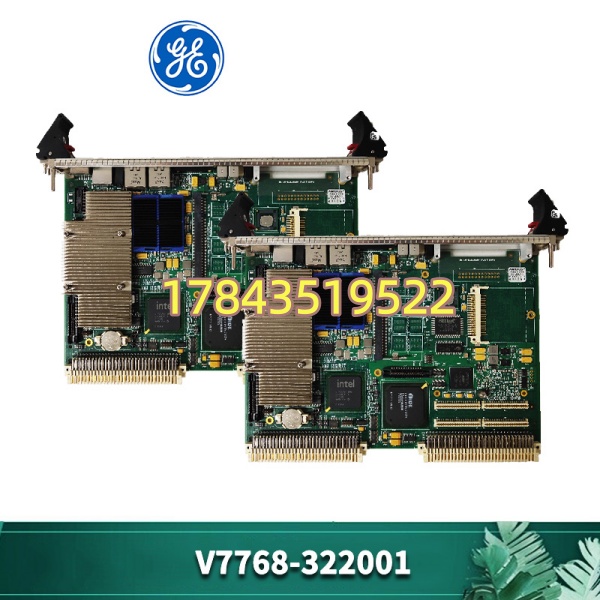

· 型号：V7768-322001
· 品牌：GE Fanuc Intelligent Platforms（现 Abaco Systems）
· 系列：GE V7768 系列 — 6U VME64x Single Board Computer（SBC）
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | V7768-322001（322001=三防涂层宽温工业级；对应非涂层为 V7768-320001，请勿混用） |
| 产品类型 | 6U VMEbus 单板计算机（VME64x / IEEE 1014-1987 兼容），可作 Slot-1 System Controller 或非系统槽节点 |
| 处理器选项 | Intel Core 2 Duo L7400 @ 1.5/2.16 GHz（4MB L2）或 Intel Celeron M 1.07 GHz（1MB L2），视出厂配置 |
| 芯片组 | Intel 945GME + ICH7-M 南桥 |
| 内存 | 单 SODIMM 插槽，最大 2 GB DDR2-533/667 SDRAM（带 ECC 视 BIOS 版本支持情况，请以原厂手册为准） |
| 非易失存储 | 板载 CompactFlash Type I/II 插槽（可启动，典型配 8 GB CF 卡），另可选 IDE / SATA 接口挂电子盘或 2.5″ HDD |
| VME 接口 | VME64 模式：A32/A24/D32/D08(EO)/BLT32/MBLT64，Tundra Universe II 桥芯片，硬件字节交换，增强总线错误处理 |
| 扩展插槽 | 1× 标准 32bit/64bit PCI-X PMC 扩展槽（3.3V I/O），支持板对板连接 PMC237CM1/V 扩展额外 PMC 站点 |
| 前面板 I/O | 2× 千兆以太网 RJ45（Intel 82571）、2× RS-232 DB-9（COM1 前置/COM2 P2）、4× USB 2.0（2 前 2 后）、SVGA、PS/2 K/M、Reset 按钮 |
| 内部 I/O | 2× SATA 端口、PMC P2 后 I/O 信号路由、看门狗定时器（可编程中断/复位触发） |
| 供电要求 | 主供电 +5 VDC（典型 4-6 A，峰值 <7.6A），+12 VDC / -12 VDC 微量（<1mA 级），典型功耗 25-35 W |
| 工作环境 | 工作 0℃～+55℃（Core 2 Duo）/ 0℃～+70℃（Celeron M 宽温版 -322001 涂层可达 -40℃～+71℃ 连续），5-95% RH 非凝露 |
| 机械尺寸 | 标准 6U VME Eurocard：233.4×160×20.3 mm（双槽深，带前面板连接器突出） |
| 防护处理 | -322001 后缀带全板三防涂层（Conformal Coating，符合 IPC-CC-830B），抗盐雾/湿气/化学腐蚀，适合电厂/海上平台 |
| 支持 OS | VxWorks（主流电厂应用）、Linux（2.6+ 内核）、Windows XP Embedded / XP Pro（开发/调试用） |
| 安规认证 | UL 508 / cULus、CE、RoHS 符合，部分版本 IEC 61508 关联需配合系统 SIL 论证 |
产品介绍
早年在给某沿海电厂做 Mark VI 控制柜 VME 机架审计时碰到过一批未涂层的 V7768-320001，运行 8 年后因控制室轻微渗盐雾导致 VME 总线偶发奇偶校验错——换上 -322001 三防涂层版后再没出过。V7768-322001 本质上不是燃机专用控制器（那块是 IS420UCSBH4A），它是 VME 架构下的通用 SBC，常出现在老式 Mark VI 主控机架 Slot 1 做系统控制器，或第三方 VME 数据采集系统做主站。其价值在于 PMC 扩展槽能插 ARINC-429、光纤反射内存或额外以太网卡，帮遗留系统延寿而不必整套换新 DCS。
严格来说，它只在 VME 系统里当 Slot-1 Controller 时需要正确设置背板 SYSCON 跳线/Bios，若插非 SYSCON 槽要改跳线关系统控制器功能——这个细节现场新人经常忽略导致 VME 总线吊死。从库存经理角度，GE Fanuc 系列随 Abaco 产品线重组已 EOL，市面只剩 NOS/翻新，-322001 宽温涂层版存量更少，按关键 VME 资产做 Last-time-buy 囤货，比赌 6 周后淘不到件明智得多。
应用场景与库存策略
VME 机架的系统控制器板一旦失效，整柜 VME I/O 模块全部离线——对 Mark VI 老式燃机控制柜或独立 VME 数采系统意味着全系统宕机。而 GE Fanuc 此系列已停产多年，找一块带三防涂层的 -322001 通常要等拆机件回流（4～10 周），关键机组耗不起这个窗口。
- Mark VI 燃机控制柜 VME 主控机架 Slot 1 — 作系统控制器驱动 VCM/IOM 模块，无替代（Mark VI→Mark VIe 才换 UCSB）→ 建议按 A 类备件，单机架备 1 件冷备，-322001 涂层版优先于裸板 -320001
- 第三方 VME 数据采集/试验台（核电/军工/航测） — 运行 VxWorks 定制程序，PMC 扩展卡依赖特定 BIOS → 建议整机克隆 CF 卡做备份镜像，备件与 CF 镜像绑定归档
- 海上平台/化工厂高湿腐蚀环境 — 必须用 -322001（三防涂层），-320001 无涂层禁入 → 采购时严查标签末三位，涂层版表面呈淡黄/琥珀半透明膜
- 多机架 VME 系统（非 Mark VI 燃机） — 若仅做非 SYSCON 节点可酌情降为 B 类，但同型号仍建议共享池备 ≥1 件**
真实案例：
华东某 135MW 自备电厂 #1 炉 Mark VI 控制柜（VME 架构），凌晨报”VME Bus Timeout—Slot 1 No Response”，重启无效。拆出 -320001（无涂层）发现板边铜箔轻微绿锈，推测历次梅雨季凝露侵蚀。库房无冷备件，联系三家渠道商均只有非涂层拆机件且报价飙至新品价 3 倍，最终等 9 天顺丰到货恢复，期间机组限负荷运行损失约 ¥18 万。事后该厂把 从 C 类升 A 类，购入 2 件 -322001 带涂层新封存件（分柜存放），CF 启动卡也同步做 Ghost 镜像备份——顺便把原柜剩余两块无涂层 SBC 计划性轮换为涂层版。
常见问题解答 (FAQ)
Q1：-322001 和 -320001 后缀区别在哪？能互相替代吗？
A：-322001 带工业级三防涂层（Conformal Coating）且通常为宽温认证（Celeron M 版 -40~+70℃），-320001 是商用温区无涂层版。电气和 BIOS 兼容可互插，但在电厂/海边/化工厂强烈推荐用 -322001 替 -320001（向上兼容），反过来无涂层板入腐蚀环境会缩短寿命。注意部分早期 BIOS 版本对 CPU 选项有校验，换板后首次加电进 BIOS 确认 VME SYSCON 跳线设置。
Q2：这款 V7768-322001 是原厂停产件吗？现在采购要注意什么？
A：GE Fanuc V7000/V7700 SBC 系列随 Abaco Systems 产品线调整早已 EOL（End of Life），全新原包基本绝迹，市面为 NOS（未使用库存）和测试翻新件。采购要求：(1) 拍清晰板面标签确认 -322001 后缀及日期码 (2) 卖家提供上电 POST 通过截图 + PMC 槽检测记录 (3) 12 个月保固。关键机组建议 Last-time-buy 满足剩余设计寿命需求。
Q3：能和 Mark VIe 的 IS420UCSBH4A 混为一谈吗？能互换吗？
A：不能。-322001 是 VME 总线 SBC，用于 Mark VI（VME架构）或独立 VME 系统；IS420UCSBH4A 是 Mark VIe IONet 架构的 QNX 控制器，两者架构、背板、通信协议完全不同，物理也无法互换。核对控制柜铭牌——Mark VI 柜有 VME 机架+VCM 卡，Mark VIe 柜是 IONet I/O Pack + UCSB，别买错。
Q4：CF 启动卡坏了怎么办？需要特殊镜像吗？
A： 从 CompactFlash 启动，镜像含 BIOS 扩展参数+OS（VxWorks/Linux/XP）。更换 CF 卡必须用原厂/现场备份的镜像用扇区级工具（如 dd / Win32DiskImager）写入同规格或更大容量 CF 卡，不可直接用普通 U 盘制作启动盘。建议每年做一次 CF 卡健康度读校验，老化超过 5 年主动更换。
Q5：PMC 扩展卡兼容性有什么坑？
A：板载 PMC 槽为 3.3V PCI-X（64bit），不支持 5V-only 老 PMC 卡。插第三方 PMC（反射内存/ARINC/串口）时注意 IRQ 冲突并在 BIOS 分配资源；部分高功耗 PMC 卡会使总功耗突破 40W，确认 VME 背板 +5V 供电裕度。现场实测发现个别第三方 PMC 卡在 Core 2 Duo 版需 BIOS 关闭”PCI Master Prefetch”才能稳定枚举。
Q6：备件建议备几件？有无呆滞处理建议？
A：单 VME 系统（含 Mark VI 单机架）建议备 1 件冷备；多套同型 Mark VI 柜可做池化共享备件库（最少 1 件，建议 2 件分柜）。若贵厂计划 3～5 年内整体 DCS 升级淘汰 VME 架构，可适度减量但不归零——VME 控制器故障无替代件只能停机等。呆滞件在二手工控市场（尤其带涂层 -322001）仍有流转价值，可联系专业渠道折价回收。
