描述
产品详情

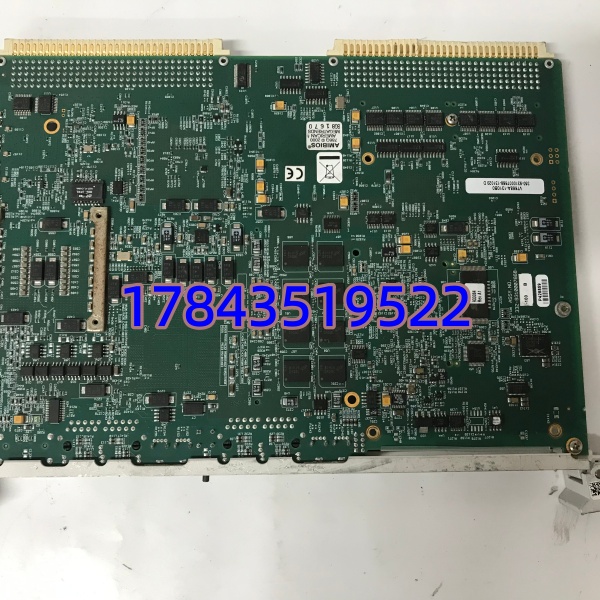

· 型号：V7668A-1310B0（Catalog No. 350-9310007668-131020 D，对应V7768/V7668A系列SBC）
· 品牌：GE Fanuc Intelligent Platforms / Abaco Systems（现Curtiss-Wright Embedded Computing）
· 系列：V7668 (V7768) Series — 6U VMEbus Dual-Slot Single Board Computer
规格参数
- 产品类型：6U VMEbus 双槽嵌入式单板计算机(SBC)，x86架构
- 处理器：Intel Core 2 Duo T7400/T5600 或 Celeron M（依配置），最高 2.16 GHz，4MB L2 Cache（Core 2 Duo）
- 芯片组：Intel 945GME Express + ICH7-M
- 内存：板载+1×200-pin SO-DIMM插槽，最大支持 2 GB DDR2-667 SDRAM（部分批次支持ECC，以BIOS为准）
- 存储接口：1×Type I/II CompactFlash插槽（可设为主启动盘）；2×SATA 1.5Gbps（内置）；可选IDE DOM
- 以太网接口：2×10/100/1000Base-T 千兆以太网（Intel 82571），RJ45前置或经P2引出（依前面板版本）
- 串行接口：2×RS-232（DB9前置或排针），可选RS-422/485（通过P2）
- USB接口：2~4×USB 2.0（前置面板+背部P2引出）
- 显示接口：前面板 VGA DB15（Intel GMA 950集成显卡），最大 2048×1536@75Hz
- PMC扩展：1×PCI-X PMC站点（IEEE P1386.1），支持32/64-bit 33/66MHz PCI-X，带EasyRail安装系统；部分配置可扩展至3 PMC（via carrier）
- VME总线接口：Tundra Universe II / 兼容 VME64x，支持 A32/A24/D32/D16/MBLT64/BLT32，系统控制器或非系统控制器可设
- 看门狗：可编程硬件看门狗（WDT），超时触发NMI或系统复位
- 非易失存储：BIOS Flash + CMOS电池备份
- 前面板I/O：典型含 VGA、2×RJ45 GbE、2×DB9串口、USB、Reset按钮、状态LED（PWR/RUN/HDD/LINK）
- 供电：由VME背板 +5V/+12V/-12V 供电，典型功耗 25~40W（依CPU/PMC负载）
- 工作温度：标准商业 0~+60℃；宽温版 -40~+85℃（需核对具体后缀字母，B0/D后缀含义以原厂Release Note为准）
- 存储温度：-40℃ ~ +85℃（宽温版可达-55~+125℃）
- 认证：CE/FCC Class A、RoHS（依生产批次），部分批次具MIL-STD-810F振动/冲击测试报告
- 物理尺寸：6U (233.35mm高) × 双槽深度(约160mm深，含前面板)，重约 0.9~1.2kg
产品介绍
V7668A-1310B0就是Abaco V7768那张经典的x86 VME主控板——双槽6U，插在VME机箱最左作为系统槽(System Slot)，跑VxWorks或嵌入式Linux驱动整框VME I/O模块。它比老的Motorola MVME系列强在Core 2 Duo算力、双千兆网和PMC扩展槽，常被用在GE Mark VIe燃气轮机控制柜、核电监测系统、雷达信号处理机里当主CPU。
有一点要注意：尾缀A-1310B0和350-9310007668-131020里的D指特定BOM版本（BIOS版本、前面板接口布局、CPU档次），买备件尽量对齐完整部件号，尤其是CF卡启动盘格式(FAT16/EXT2/ELF image)要和原系统BIOS匹配——我曾碰到换不同批次V7768后进不了CF引导，原因是新版BIOS关闭了Legacy IDE Emulation，进Setup改回”Compatible”就好。
应用场景与行业案例
痛点：老燃机Mark VIe控制柜VME机箱V7668A老化宕机，控制程序存在CF卡里——整机重启失败意味着燃机无法点火，电厂调峰窗口就几十分钟，等原厂新件两周根本来不及。
典型场景：
- GE Mark VIe/Mark VI 燃气轮机控制(TMR/Simplex)：V7668A作VME系统槽主控，运行ToolboxST下载的控制逻辑，带PMC通讯卡与I/O机架交互，非它不可因需与GE专用VME I/O背板时序匹配
- 核电/水电监控与数据采集(VME架构遗留系统)：驱动VME数据采集卡、历史数据存本地CF/SSD，双千兆网上传至厂级SDA服务器
- 航天气象雷达/军用信号处理：利用PMC扩展光纤或ADC卡做高速采集，VME64x MBLT做背板DMA传输
- 科研院所老VME系统升级替换MVME系列：保留VME背板投资，用x86 SBC跑现代Linux替代老Motorola 68K板
真实案例：
某9F级燃机电厂年检后发现#1控制柜V7668A反复重启，CF卡读灯不亮。拆出CF（SanDisk Extreme III 2GB）在PC上可识别，插回V7768仍卡在BIOS——原来是板子北桥附近滤波电容ESR变大导致CF供电跌落（老批次常见）。从库存调一块测试OK的-1310B0（同部件号350-9310007668-131020 D），CF原样插入，BIOS设Legacy IDE、调Boot Order为CF First，开机引导正常，全程18分钟恢复控制。事后建议客户每年做CF镜像备份+电容外观巡检，超过12年的建议留一块冷备。
常见问题解答 (FAQ)
Q1：V7668A-1310B0和V7768是什么关系？买哪个？
是GE/Abaco内部型号命名，V7768是市场型号，本质同一块板。采购订完整部件号350-9310007668-131020 D（含后缀字母A/B/C/D代表BIOS/面板/CPU配置），不能只写””——不同后缀前面板I/O布局或BIOS版本可能不同，插上不认CF或网口位置不对。
Q2：支持热插拔吗？更换要重装系统吗？
VME板不支持热插拔，必须断电插拔。更换同型号同BIOS版本后，CF卡/SSD里的OS和应用程序不变，直接引导——前提是新板BIOS启动顺序设对（通常Legacy IDE → CF First）。若BIOS版本跨度大（如早期A版换D版）注意检查Boot Option是否保留CF兼容模式。
Q3：CF卡有什么要求？原系统CF坏了能随便买新的吗？
建议工业级SLC CompactFlash（2GB~8GB，如SanDisk Industrial / Transcend），MLC卡现场容易写磨损掉速。新卡需按原系统要求格式化（FAT16或特殊镜像克隆），不能直接拷文件——用原厂Toolbox或dd命令整盘克隆原CF镜像是稳妥做法。
Q4：能当普通工控机用吗？和研华/凌华x86工控机区别在哪？
板子是x86架构能跑Windows XPe/Linux，但它靠VME背板与VME I/O模块通讯（Tundra Universe II芯片做PCI-VME桥），脱离VME机箱只能当普通x86小主机用，无法驱动VME从模块。普通PCI工控机没有VME64x桥，不能替代它在VME系统槽的位置。
