产品详情

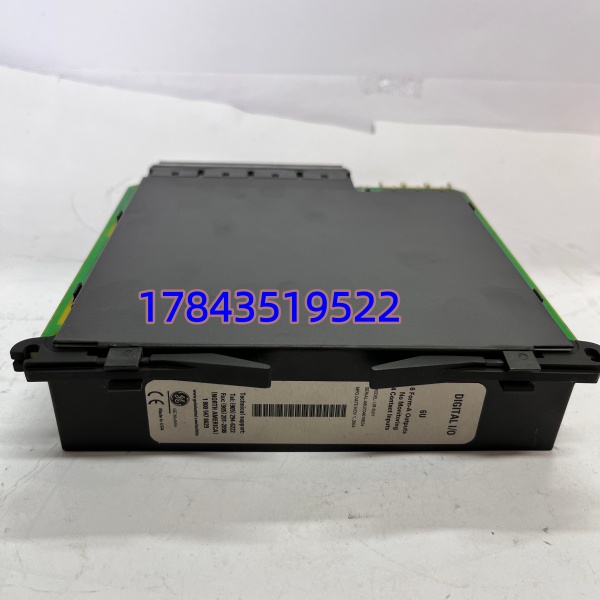

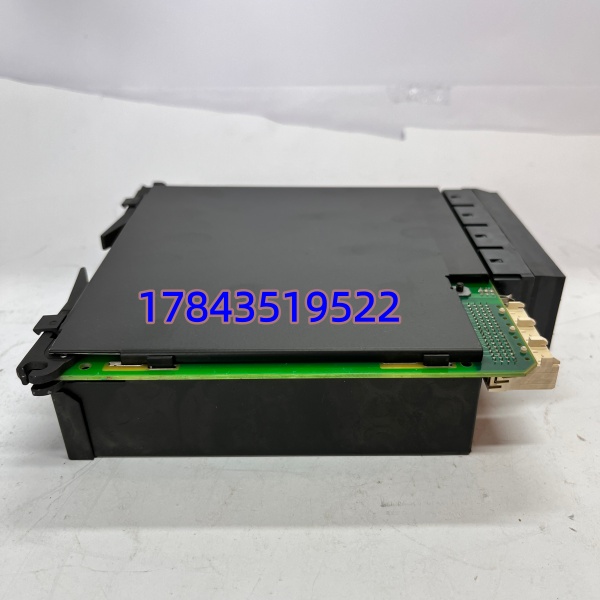

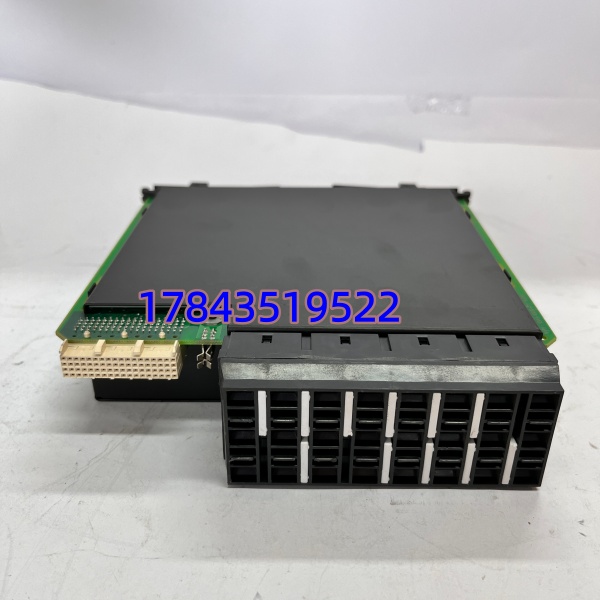

· 型号：UR6UH（IS200UR6UH1D1D / 有时标 IS200UR6UH1C / 1D1D 等后缀）
· 品牌：GE Power / GE Vernova
· 系列：Mark VIe Turbine Control System — UR Series I/O Pack（Universal Relay / Discrete Module）
规格参数
- 完整标识：UR6UH，GE Part IS200UR6UH1D1D（常见 Rev C/D/E，订货时注明 Rev 或 Accept Superseding Rev）
- 产品定位：Mark VIe 通用 24V DC 数字量 I/O 模块，配合 TCQA（30点端子块）或 TBAI（高密度端子）使用
- I/O 点数：30 通道（物理引脚依端子块定义，常见配置 16×DI + 14×DO；部分工厂配置全 DI 或全 DO 需核对 COA）
- 数字量输入：24V DC（标称 18～30V 有效，阈值 ≈15V），每点光电隔离，滤波时间 1～20ms 可组态
- 数字量输出：固态或继电器型依具体订单——UR6UH 通常指 固态 24V DC 输出（0.5A/点 阻性），部分变体配 Form C 继电器（需核对铭牌 “RLY” 标识）
- 隔离电压：现场侧↔逻辑侧 ≥1500V RMS，通道↔通道 500V（依端子块）
- 通信接口：通过 IONet（Mark VIe 光纤串行链路）或 UDH 背板与 UCVE 通信，模块内置微处理器做本地诊断
- 诊断：开路/短路检测、端子块类型识别、模块温度传感器、通信 CRC 校验——诊断覆盖率 >99%（TÜV 认证 SIL 2/3 依系统架构）
- 配套端子块：TCQA（30-screw terminal block w/ cable restraint）或 TBAI（high-density isolated），端子块单独采购或随旧模块拆下转移，新模块裸机不带头
- 状态 LED：PWR（电源）、COM（IONet 通信）、RUN/FLT、每点 I/O 状态（部分版本点 LED 复用）
- 供电：由 I/O 底座背板 +5V DC 供给（逻辑侧），现场 24V DC 经端子块引入（DI 侧取电 / DO 侧驱动电源）
- 功耗：典型 6～10W（含 IONet 收发）
- 安装：插入 Mark VIe I/O 机箱（IS200TBAI / IS200TCQA 底座），DIN 导轨或机架固定
- 工作温度：0～+60℃（控制柜内）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非凝露
- 认证：UL / cUL Class I Div 2 Grp A-D T4，CE，SIL 2/3 capable（系统级）
- 尺寸：约 160×105×30 mm（UR Pack 标准尺寸），重量 ≈0.25 kg
产品介绍
UR6UH 是 GE Mark VIe 系统的通用 24V DC 数字量 I/O 模块——一头插在 I/O 底座（TCQA/TBAI），另一头通过 IONet 光纤或 UDH 与 UCVE 控制处理器对话。和老 Mark VI 的 TDIC/TDIO 卡不同，UR 系列每块都有本地 CPU 做自检和点级诊断，TMR 架构下三块 UR6UH 的 DI 可做 2oo3 表决，DO 可按 voted/non-voted 配置。它不存控制逻辑（那是 UCVE 的事），只负责物理信号调理、隔离和上报状态。
有一点要注意：UR6UH 裸模块不带头子。换件时把旧 TCQA/TBAI 端子块螺丝松开、拔下线缆、卸下旧模块、新模块插同一底座、重新拧紧端子块——端子块和线缆保留不动。买新模块确认是否含端子块（通常不含，除非特别注明”带新端子块”），老端子块可复用但检查螺钉扭矩和接触面氧化。
应用场景与行业案例
我在现场最常碰到的坑：Mark VIe 控制柜 DI 点偶发变 BAD Quality，查下来是 与端子块间锁紧销未完全压入——TCQA 端子块靠侧向卡扣锁紧模块，没听见”咔哒”一声就可能接触不良。另一常见问题是 TMR 系统三块 Rev 不一致导致 IONet 同步告警（Compability Check Warn），虽能运行但建议同 Rev。
典型适用场景：
- 9E/9F 燃机 Mark VIe 控制柜：跳闸电磁阀驱动（DO）、火焰探测器 DI、辅机运行状态 DI、急停按钮 DI→ 经 IONet 送 UCVE 做保护逻辑，TMR 架构三取二表决关键 DI。
- 汽机 DEH / EHC 系统 I/O 扩展：AST 电磁阀驱动、主汽门限位开关 DI、OPC 动作反馈→ 配 TCQA 端子块就近采集。
- 老 Mark VI 系统 I/O 扩容/老化替换：原 TDIC/TDIO 卡老化，在保留原有 I/O 机箱前提下部分应用可迁移至 UR Pack + IONet（需确认架构及 ToolboxST 升版路径）。
- 辅机控制柜（化水/输煤）独立 Mark VIe 小系统：Simplex UCVE + × N 做泵阀联锁，成本低于全 TMR。
真实案例：沿海某 9F 电厂 Mark VIe 三冗余系统，#2 柜 （16DI+14DO 配置）报”Module Communication Lost – IONet Timeout”，对应 14 个跳闸级 DO 点转 Fail-Safe（DEH 设计安全侧）。到现场看 PWR 灯灭——拔下发现背面金手指轻微氧化（盐雾腐蚀），酒精擦拭重插（确认端子块卡扣锁紧到位）后 COM LED 闪→常亮，IONet 重建同步约 40 秒，Trip Logic 恢复正常。顺便量背板 5V 供电纹波 OK。教训：海边/高湿地区 Mark VIe 机柜建议年度开盖查 UR Pack 金手指氧化，端子块卡扣必须听到锁止声；TMR 架构 DO Fail-Safe 状态需与设计院核对是否允许短暂丢失（通常 <2min 可接受，超时可能触发机组 Trip）。
