描述
产品详情

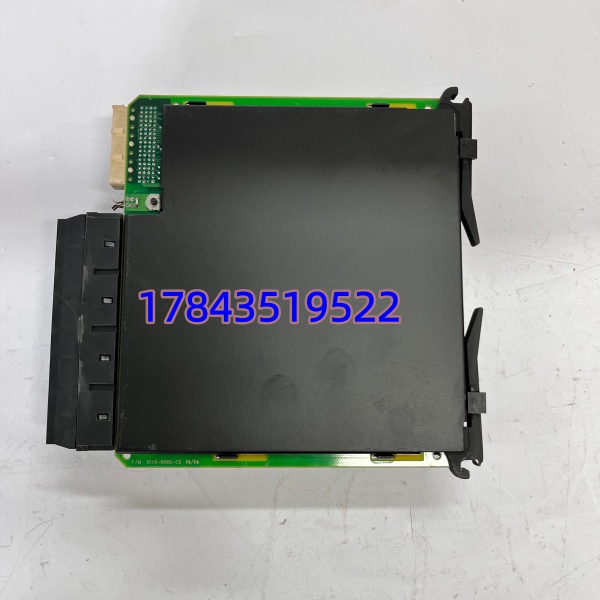

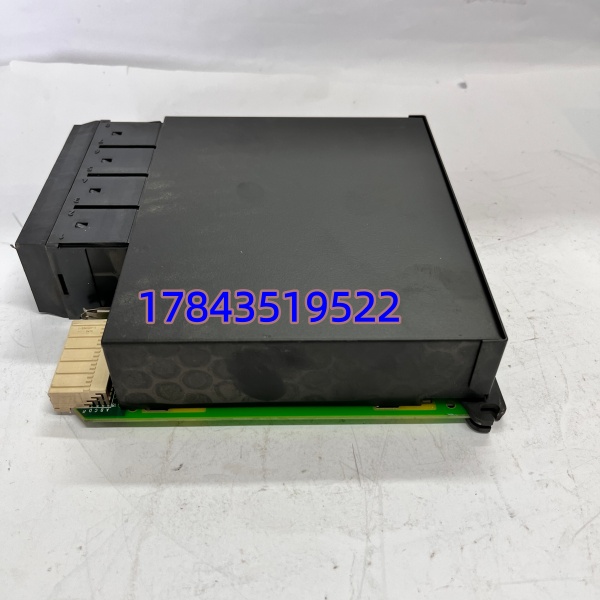

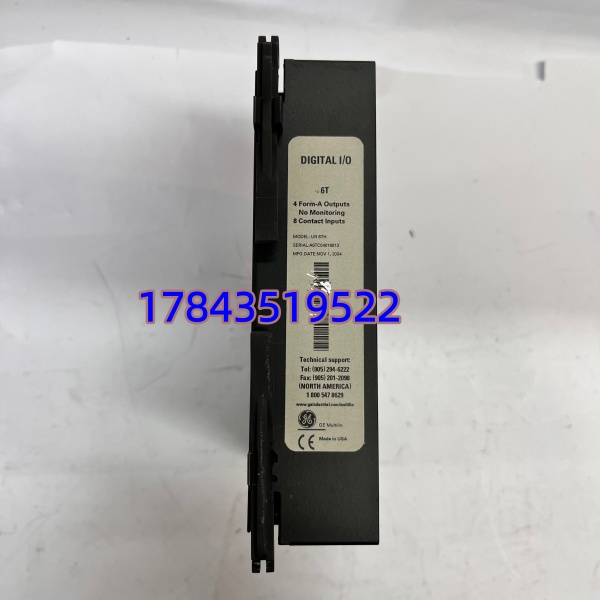

· 型号：UR6TH
· 品牌：GE（General Electric）/ GE Grid Solutions
· 系列：UR（Universal Relay）系列 — UR-6U 机架平台
规格参数
- 产品类型：插槽式数字量输入（DI）扩展模块，用于 UR 系列 6U 机架
- 型号：UR6TH（部分文档亦标注为 UR-6TH）
- 安装插槽：UR-6U 机架专用插槽模块（非独立安装，需插 UR 主机架）
- 数字量输入通道数：16 路（单刀单掷 SPST 干接点检测，部分配置支持有源 24V DC 输入）
- 输入类型：干接点（无源触点）/ 有源 24V DC（依跳线/固件配置）
- 输入电压范围：12–48V DC（典型 24V DC 工作），湿接点兼容
- 隔离方式：光电耦合器隔离，通道组与背板间耐压 ≥1500V AC/DC
- 通道扫描周期：< 2 ms（通过 UR 背板总线刷新）
- 触点去抖：软件可配置（典型 5–20 ms 去抖窗口，防机械触点弹跳）
- 接线方式：通过后部 UR 机架端子排（Plug-in 端子块）连接现场 DI 信号
- 状态指示：每通道 LED（ON = 触点闭合），模块状态 LED（RUN / COMM / ERR）
- 通信接口：通过 UR 机架背板总线与 UR 主 CPU（如 UR8LH 等）通信，不独立对外通信
- 冗余支持：取决于 UR 机架整体冗余配置（部分 UR 机架支持双总线）
- 供电：由 UR 机架背板供给 5V/24V DC（典型功耗 < 2W，以手册为准）
- 安装方式：垂直插入 UR-6U 机架插槽，带锁定机构（可热插拔）
- 工作温度：-20°C 至 +60°C（部分资料标 -40°C 启动，以铭牌为准）
- 存储温度：-40°C 至 +85°C
- 湿度：5%–95% RH（非冷凝）
- 防护等级：IP20（控制柜内安装）
- 抗震/抗冲击：符合 IEEE C37.90 继电器标准及 IEC 60255 标准
- 电磁兼容（EMC）：IEC 61000-6-2/6-4 工业环境兼容
- 认证：CE、UL 508、CSA C22.2、符合 IEEE C37.90.1 浪涌抗扰度
- 配套机架型号：UR-6U、UR-6U-2、UR-6U-3 等（需核对机架版本兼容性）
- 供货状态：部分版本已停产/Last Time Buy，市场以全新库存（NOS）和拆机测试良品流通
产品介绍
UR6TH 是 GE Universal Relay（UR）系列 6U 机架的一个数字量输入扩展插槽模块。简单说，UR 主机架（UR-6U）里的主 CPU 负责跑保护算法和逻辑，UR6TH 负责把现场 16 路开关量信号（断路器位置、隔离开关辅助触点、保护继电器接点、电机运行/故障信号等）采集进来，通过背板总线以 <2ms 的刷新率送给 CPU 做判断。
坦白讲，这模块在 UR 系统里属于”默默无闻但缺一不可”的角色——保护逻辑再精妙，DI 采集不到或误采集，整套保护就瞎了。现场出问题多半是端子排接线松动（振动环境）或光耦输入级被现场浪涌打坏。有一点要注意：UR6TH 必须插在 UR-6U 系列机架里使用，不能独立工作，也不能插在其他品牌机架或 DCS 底板上。买之前确认您的 UR 机架型号和插槽类型（部分老版本 UR-6U 背板可能不兼容新型号 I/O 模块）。
应用场景与行业案例
我在现场见过最典型的是变电站 110kV 线路保护 UR 装置——UR6TH 采集断路器位置、隔离开关辅助触点、线路侧接地刀闸状态，任何一路 DI 接触不良都会导致保护逻辑”看不懂”现场状态，轻则告警，重则误动/拒动。
典型场景：
- 110kV/220kV 变电站线路保护—— 采集断路器分合位、隔离开关位置、接地刀闸状态，送 UR 主 CPU 做保护逻辑判定
- 发电厂厂用电快切装置——采集多路开关辅助触点，实现厂用电源快速切换（<60ms）的 DI 判据
- 工业配电系统（石化/冶金/矿山）——UR 系列做马达保护/馈线保护， 扩展 DI 采集电机运行/故障/就地/远方状态
- 水电厂机组保护——采集机组出口断路器、励磁系统接点、调速器状态等，参与机组保护逻辑
真实案例：
西南某 220kV 变电站，#2 主变保护 UR 装置频繁报”DI Channel 7 Open Circuit”，现场查断路器辅助触点正常。拆出 模块发现第 7 通道光耦输入端 PCB 走线附近有轻微电弧碳化痕迹（推测是早期操作过电压击穿空气）。趁停电窗口更换 （机架不断电，热插拔约 30 秒完成），重新做 DI 通道强制测试全部通过。保护专工说：”UR 的 DI 模块十年不坏，但变电站操作过电压是隐形杀手——现在每年预试都加测 DI 通道绝缘，有问题提前换。”
