描述
关键技术规格
| 参数 | 规格值 |
|---|---|
| 产品型号 | GE UR6DH（UR-6DH） |
| 制造商 | GE Multilin（现Hitachi Energy） |
| 适用主机 | GE UR系列保护继电器：T35、F60、L60、C60、D60、G60、L90、UR9xH CPU等 |
| 模块类型 | 数字量I/O扩展模块（背板总线通讯） |
| 数字量输入(DI) | 16路，干/湿接点可选，电压范围 24–250 V AC/DC（软件可配阈值） |
| 数字量输出(DO) | 6路 Form-C（SPDT）机电继电器触点 |
| 输出触点容量 | 5 A @ 250 V AC / 30 V DC（阻性负载），最大切换 2 A 连续 |
| 输入隔离 | ≥1500 V AC（输入/背板间），通道与逻辑完全光电隔离 |
| 输出隔离 | ≥1500 V AC（输出/背板间） |
| 供电方式 | 由UR继电器机箱背板提供 24 V DC（±20%），无需外部电源 |
| 响应时间 | 输入检测 < 0.1 ms；输出动作 ≤ 10 ms（典型） |
| 热插拔 | 支持在线插拔更换，不中断主机运行 |
| 工作温度 | -40 ~ +70 °C |
| 储存温度 | -55 ~ +85 °C |
| 湿度 | 5–95 % RH（无凝露） |
| 安装方式 | 插入式安装于UR机箱 I/O 槽位 |
| 尺寸(约) | 152 × 178 × 38 mm |
| 配置软件 | GE EnerVista UR Setup（图形化I/O映射、SOE事件记录） |
| 认证 | CE、UL/cUL、IEC 60255 |
产品深度介绍

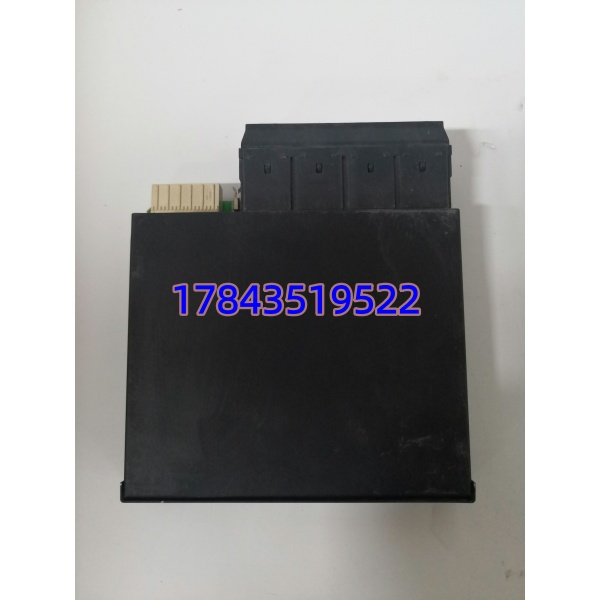

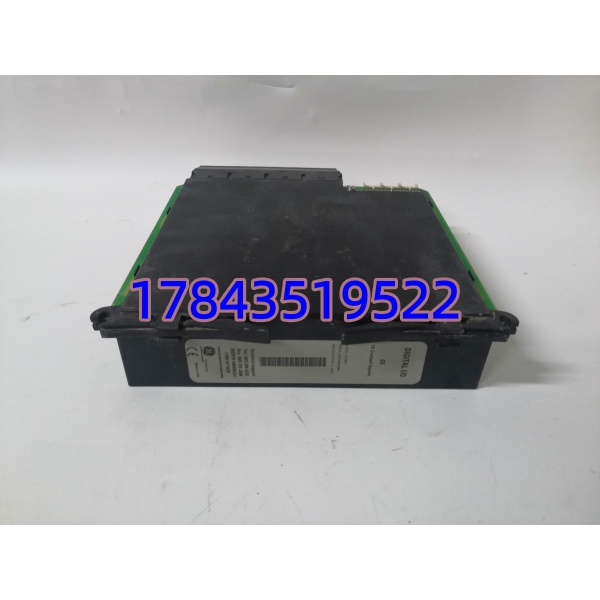

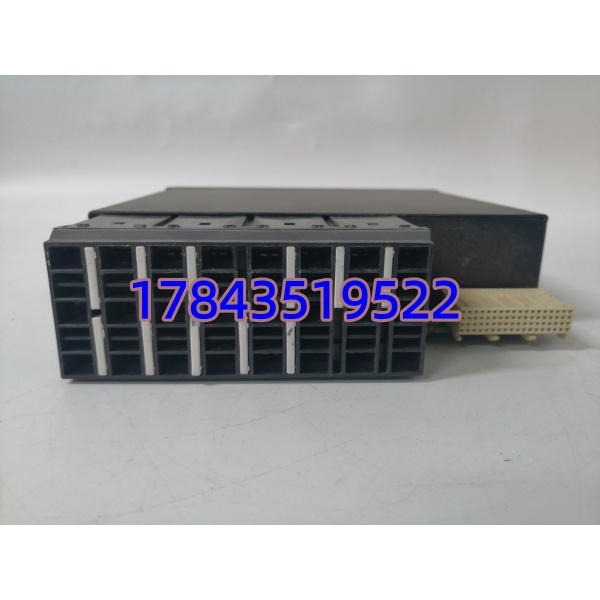

GE UR6DH 是 Multilin UR 系列通用保护继电器的专用高密度数字量 I/O 扩展模块，通过背板总线与 UR CPU（如 UR9KH / UR9EH）通信，为变电站自动化、电厂辅机保护和工业配电系统提供额外的开关量信号采集与继电器控制能力。模块可直接接入断路器分合位辅助触点、隔离开关位置、压力/温度报警接点等现场干/湿接点信号，同时驱动跳闸线圈、合闸回路或就地报警指示灯。
相比外挂独立 DI/DO 柜，UR6DH 集成在 UR 机箱内，省去额外通讯链路和电源，利用 EnerVista 软件统一组态，支持 SOE（Sequence of Events）毫秒级事件记录，便于故障追溯。模块内置光电隔离和浪涌抑制，适应变电站强电磁干扰环境，支持热插拔更换——保护系统不停运的情况下即可完成模块替换。
应用场景与行业痛点
变电站综保改造时最常见的问题是：原有 UR 继电器 I/O 点数不够，现场新增断路器位置监视或联锁跳闸回路无处接。硬加一台独立 PLC 或 DI 模块意味着额外电源、机柜空间和通讯调试——工期拖一周起步。
UR6DH 解决的就是这个：直接插进 UR 机箱空槽，EnerVista 里勾选分配，半个钟头搞定。
典型应用场景：
- 110kV/220kV 变电站 — 保护继电器 I/O 扩展
接入多条出线断路器的分/合位辅助触点及弹簧储能信号，配合 UR 主机的差动/距离保护实现 SOE 记录与远动上传。
- 火电厂/水电站 — 发变组辅机保护联锁
发电机断路器、励磁开关、冷却水泵的启停状态采集及跳闸命令输出，要求高隔离度和宽温工作能力。
- 工业企业配电 — 中压开关柜综保接口
化工厂、钢铁厂 6~35kV 开关柜，通过 UR6DH 将柜内辅助报警接点汇总送入 UR 主机，统一纳入 SCADA。
- 石油天然气平台 — ESD 关联信号采集
防爆区域外的 UR 主机扩展 UR6DH，采集现场紧急关断按钮、压力开关状态，输出至平台 ESD 系统。
案例：南方某 220kV 变电工区，原 T60 变压器保护 UR 继电器只配了一块 UR6TH（8DI），改造新增三条出线后 DI 不够。现场工程师原打算另加 DI 柜，后来翻库存发现机箱还有空槽，临时调一块 过来。EnerVista 重新下载配置，DI 扩展到 16+8 路，当天下午就投运——省了一台柜子和三天调试。
