描述
产品详情

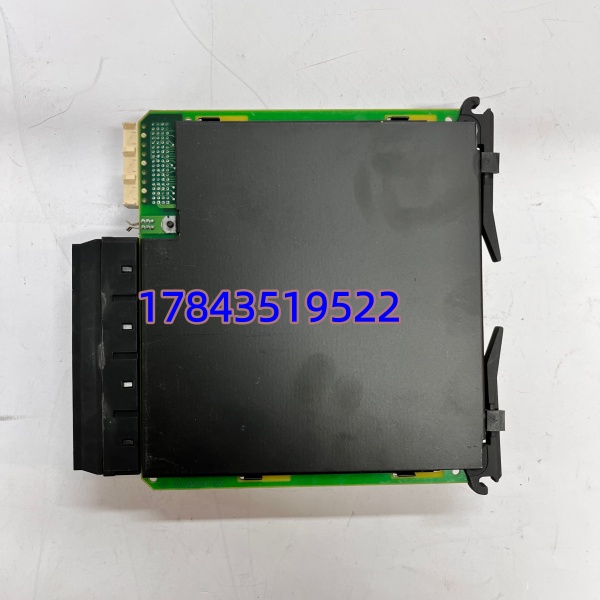

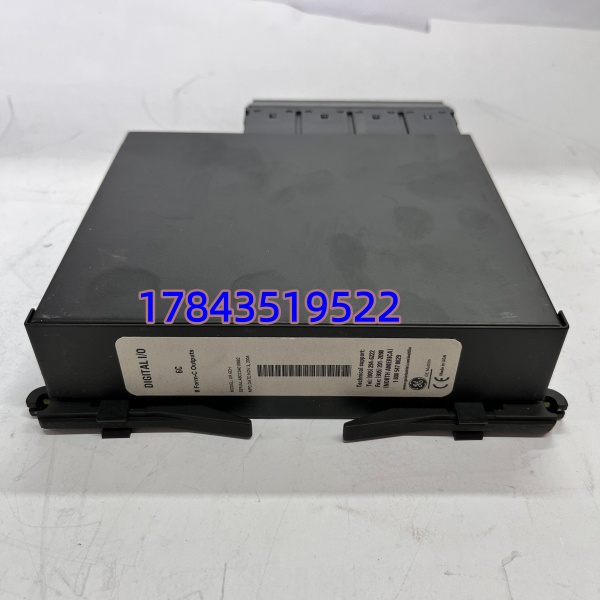

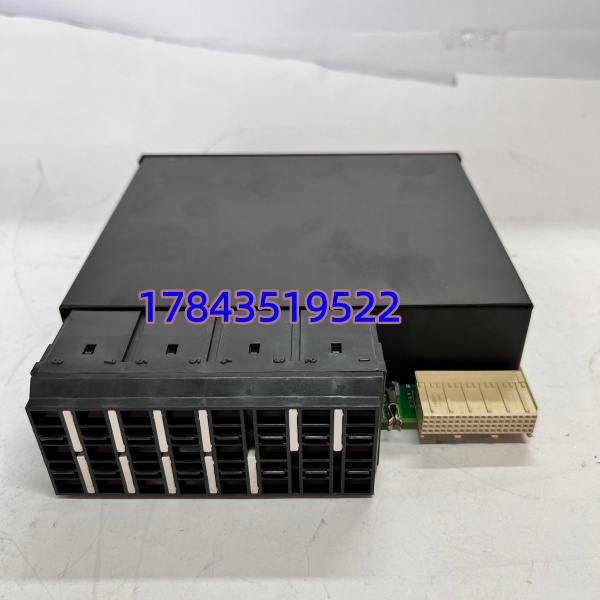

· 型号：UR6CH（UR Series 6CH Digital Output Module）
· 品牌：GE Multilin / GE Grid Solutions（GE Vernova）
· 系列：Universal Relay (UR) Family — 可选配 I/O Expansion Module
规格参数
- 完整名称：GE Multilin UR-6CH (UR6CH) 12-Channel Digital Output Module for UR Series Protective Relays
- 适用主机：UR 系列主机 CPU（L90、T60、G60、F60、M60、C70、B30 等）插于 UR 机架 I/O 扩展槽
- 输出通道数：12 路独立电磁继电器
- 触点型式：通常为 Form C（SPDT：常开 NO + 常闭 NC + 公共 COM），部分配置仅用 NO
- 触点额定（阻性）：5 A @ 30 V DC / 5 A @ 250 V AC（非感性）；感性负载需降额或加吸收
- 触点最大切换电压：300 V AC / 125 V DC（以手册为准）
- 机械寿命：>10⁶ 次（无负载）
- 电气寿命：>10⁵ 次 @额定阻性负载
- 动作时间（典型）：吸合 ≤10 ms，释放 ≤5 ms
- 隔离：通道与背板逻辑光电隔离；通道间共 COM 排不隔离（每组 COM 独立）
- 供电：由 UR 主机背板供 ±5V/±12V（依 UR 机型），模块自身功耗 <2W
- 状态指示：每通道 LED（点亮=线圈激励/输出激活），模块 STATUS LED
- 组态：通过 UR 前面板菜单或 URSetup / EnerVista 软件映射输出功能（Trip、Alarm、Target、Health 等）
- 安装：插入 UR 继电器机架底部/侧面 I/O 槽（依具体 UR 型号机架布局），导轨或机架导向销定位
- 工作温度：-40～+80℃（UR 宽温工业级）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 无凝露
- 抗扰度：IEEE C37.90.1/ IEC 60255-5浪涌、EFT、RF 抗扰度（变电站严酷等级）
- 认证：UL、CSA、CE、KEMA 型试，部分版本 IEC 61850-3/ IEEE 1613Class 1
- 尺寸/重量：约 100×60×25 mm（插板），≈80 g
- 配套注意：UR 主机 CPU 需运行兼容固件（建议 Vx.x 以上支持 6CH，老早期 UR 可能需 FW 升级）
产品介绍
UR6CH 是 GE Universal Relay 家族的 12 路继电器输出扩展模块。简单说就是 UR 保护装置的”执行手”——保护 CPU 判出区内故障或告警后，逻辑驱动 UR6CH 某通道继电器吸合，送出硬接点去跳断路器、启动重燃、闭锁重合闸或点亮就地光字牌。它本身不采样不计算，纯粹受 UR CPU 背板命令控制。
和 UR6U（8 路 DO）或 UR6TH（高电压等级 DO）不同，6CH 给的是 12 路标准 SPDT，适合信号量多但无需特殊高压触点的场合。坦白讲现场最容易忽视的是触点容量——直接带 220V AC 接触器线圈或大电磁阀不推荐，要经中间继电器隔离。另有一点：UR 机架 I/O 槽位总数有限（通常 2～4 块 I/O 模块），替换前确认槽位地址和模块类型在 URSetup → Hardware Configuration 里已定义，新模块插上自动识别。
应用场景与行业案例
痛点切入
我遇过 500kV 线路保护 L90 年检传动时，UR6CH Ch.2（对应 TRIP A）触点阻值升到 150Ω（新件 <30mΩ），ETS/MN 柜读不到跳闸令——原因是常年带感性负载未加吸收，触点氧化。因 UR 机架支持在线插拔 I/O 模块（主机 RUN 时），确认该通道非唯一跳闸路径后拔出旧板、插新 UR6CH，URSetup 自动重识别，传动测试通过。老师傅叮嘱：每 6 年做触点电阻抽检，超 100mΩ 考虑预防性更换。
典型场景
- 线路/变压器/电抗器保护 (L90/T60/G60) — 跳闸命令(TRIP1/2/3)、闭锁重合闸、告警信号硬接点输出，非它不可因与 UR CPU 原生映射
- 变电站断路器控制回路 — 通过 送出 Local/Remote 切换许可、弹簧储能完成、SF6 低气压告警等辅助信号
- 发电厂发变组保护 — 配合 UR 主机做双重化跳闸（2oo2 表决各配独立 模块）
- 工业配电继电保护改造 — 老电磁型保护换 UR 系列，保留原有跳闸电缆接入 NO/NC 触点
- 水电/风电机组保护 — 与 SCADA 通过硬接点交换”Protection Active”/”Target”信号
真实案例
南方某 220kV 变，L90 线路保护改造后做三相跳闸传动，发现 SLOT 2 的 通道 5–8 全无输出——拆下测线圈绕组开路（目测一片细裂纹，疑似运输震动致线圈引线断裂）。因备件柜有一片冷备 ，断电拔出旧模块（UR CPU 仍在 RUN 可保持其他保护功能，仅该槽 I/O 暂失），插新件上电 UR 自动识别，进 URSetup → Verify I/O 确认所有通道 Enabled，重新传动 OK。老师说：UR I/O 模块可热插但整槽掉——传动前确认不影响运行中断路器跳闸冗余。
