描述
产品详情

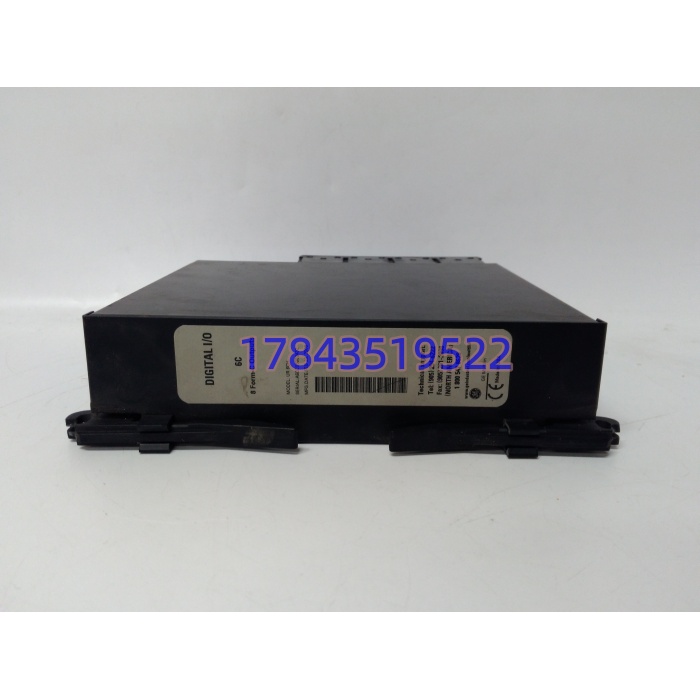

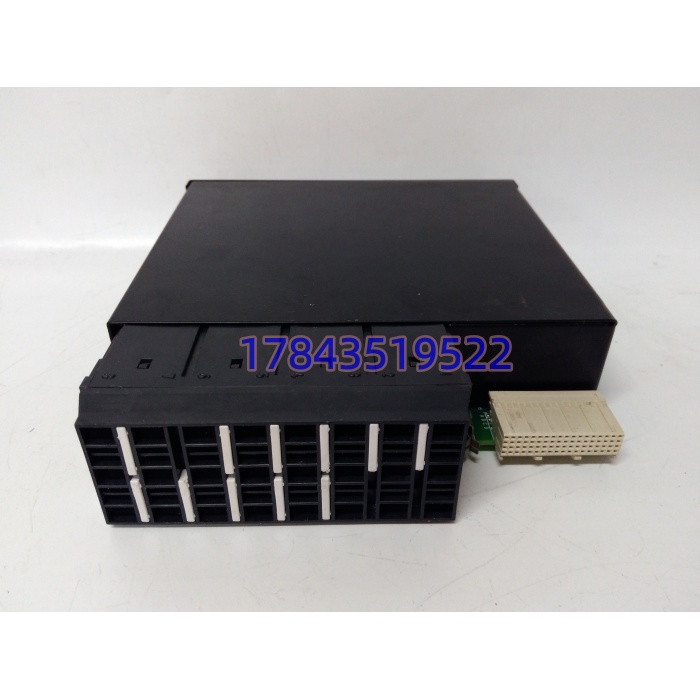

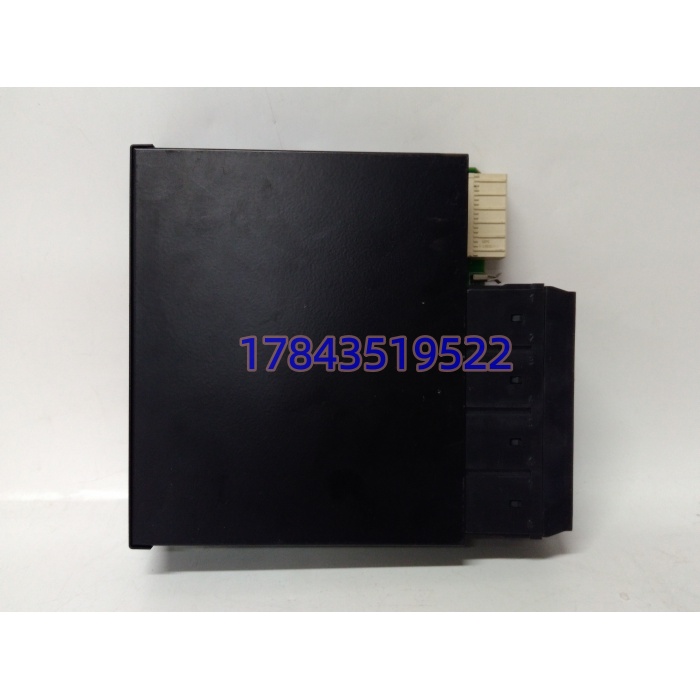

· 型号：UR6CH
· 品牌：GE Multilin（GE Vernova）
· 系列：Multilin UR 系列通用继电器（UR-1H~UR-9H 等）
技术参数
- 产品身份: UR 继电器机箱内 I/O 扩展卡（插背板内部槽，不独立带壳上 DIN 轨），自身无 CPU，受 UR 主机通过内部背板调度
- 配置代码: 6C = 8 路 Form-C 数字输出；H = Horizontal 19″ 水平安装框适用
- 输出通道: 8 路 Form-C（SPDT 单刀双掷），每路 1 公共端 C + 1 常开 NO + 1 常闭 NC
- 触点容量: 阻性 5 A @ 250 VAC / 30 VDC；感性 2 A @ 250 VAC / 30 VDC；动作 ≤10 ms，机械寿命 >10 万次
- 隔离: 触点侧与 UR 背板逻辑侧光电隔离，通道间不共地
- 数字输入: 严格来说 6C 纯输出版无独立 DI 通道；部分渠道页写”16 DI”是把 UR 主机自带 DI 点数混算进来了，订货前以白标签”6C”为准
- 组态软件: EnerVista UR Setup（点映射、联锁逻辑、LED 行为均在 UR 主机工程里配，UR6CH 本身无固件菜单）
- 安装: 铰链前面板（hinged faceplate）后插卡槽，支持不拆外部接线抽出维护（热插拔与否看主机型号，UR-2H/UR-9H 等部分支持在线换）
- 供电: 由 UR 继电器背板 24 VDC 逻辑电源取电，模块本身不外接电源
- 机械: 约 152×178×38 mm（6×7×1.5 in），1.16 kg（2.55 lb）
- 环境: 工作 -20~+60 °C（部分资料标 -25~+70 °C 依主机柜风道），5%–95% RH 非凝露，IP20 机柜内
- 认证: CE / UL / CSA，符合 IEEE C37.118 同步相量生态（随 UR 主机取证）
- 状态: UR 平台 GE 仍在维护，UR6CH 未停产，但国内流动多为 New Surplus 与拆机良品
产品介绍
变电站里 UR 主机算完”过流保护动作”，得有人把这条逻辑变成实实在在断开 10 kV 断路器的物理命令——UR6CH 就是干这个翻译活的。它不跑保护算法，也不管 Modbus 通信（那是 UR 主机 CI 卡的事），只把主机背板送来的 8 路输出命令，通过 8 组 Form-C 继电器触点对外甩线：一组动断路器跳闸线圈，一组动中央信号屏报警灯，一组动故障录波启动端子。SPDT 转换触点比纯 NO 香的地方在于，正常态用 NC 做”通道完好”监视，动作时切 NO，接线工不用再外加监视继电器就能看出输出卡死没死。
采购侧讲，这卡渠道 SEO 污染比 SCXI-1302 还离谱：有页写”IP67 户外 -40~+100 °C”（把 GE 另一款现场 I/O 错贴过来），有页写”6 进 6 出 25 A 250 VAC”（把 UR6TH 或老 UR 卡参数混进来），还有页写”配发那科机器人 A20B-3900-0210″（纯蹭 GE Fanuc 关键词）。真 UR6CH 只认三件事：GE Multilin UR 系列、6C=8 Form-C 输出、铰链面板后插卡。2026 年国内现货挂价 $399（美金页）折合约 ¥2,900 到 ¥3,980（易卖/长欣级）再到 ¥5,200 虚高，全新原装 New Surplus 真实成交 ¥2,800–¥4,200/块 含税运带质保较稳，低于 ¥2,200 的”全新”多拆机重喷（卡槽金手指有痕）。领导批价卡 ≤¥4,200/块、12 个月质保、带 EnerVista 读 UR 主机识别到 UR6CH 槽位视频即可。它不适合拿去当普通 PLC 的 8 继电器输出板——没背板宿主 UR 继电器，它自己不动作。
