描述
产品详情

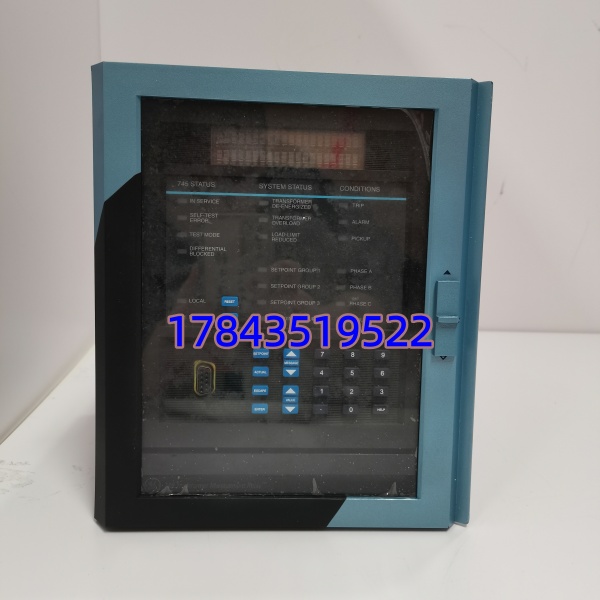

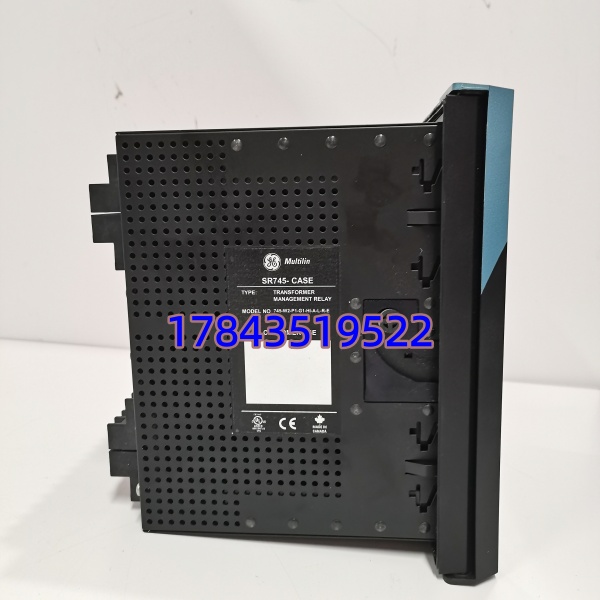

· 型号：SR745-W2-P1-G1-HI-A-L-R-E
· 品牌：GE / GE Vernova (Multilin Series)
· 系列：SR745 Transformer Management & Protection Relay — Dual Winding Configuration
技术参数
- GE完整型号：SR745-W2-P1-G1-HI-A-L-R-E
- 后缀解析：W2=双绕组｜P1=相CT二次1A｜G1=中性点CT二次1A｜HI=控制电源90–300VDC/70–265VAC｜A=模拟量I/O含｜L=变压器寿命损耗监视(Loss-of-Life)｜R=受限接地故障(Restricted Ground Fault)保护｜E=增强型40字符LCD+扩展键盘
- 保护对象：双绕组电力变压器（≤69kV常见）、自耦变、并联电抗器
- 电流输入：多组CT（高/低压侧各三相+中性点），二次额定 1A（P1/G1），热容量 3×In连续 / 80×In 1s（per IEC 60255）
- 电压输入：YN/△接入 PT 二次 57.7–120V（相/线），用于过/欠压、V/Hz过励磁
- 主保护功能：百分比差动(87T) 二次谐波/波形鉴别涌流抑制、受限接地故障(RGF/87N)、中性点/接地过流(51N/51G)
- 后备保护：相/接地过流(51/51N)定时限&反时限、负序过流(46)、过励磁(V/Hz 24/59)、过/欠压(59/27)、过/欠频(81O/81U)
- 计量监视：I/V/P/Q/S/PF/Wh/Varh/THD(至21次谐波)、OLTC位置、RTD温度(3线 Pt100/Ni120)、DGA趋势关联（需外部油色谱设备接入或手动录入）
- 可编程逻辑：FlexLogic™（与/或/定时器/ latch），可做断路器控制、自动投退保护、联锁
- 模拟I/O：4～8路 4–20mA输出（可映射任意测得量），少量AI用于温度或外部模拟量引入（依”A”选项）
- 跳闸输出：多组 Form C 继电器（典型 6–8组可编程，触点 250VDC 5A / 125VAC 5A）
- 通信接口：前面板 RS-232、后板 RS-485/422（Modbus RTU）、10Base-T Ethernet（Modbus TCP，依具体硬件选项有的需选配）、DNP 3.0 Level 2
- 事件/录波：≥256条带时标SOE（1ms分辨率）、波形捕获 ≥128周波 @ 64samples/cyc
- 控制电源：90–300 V DC 或 70–265 V AC，48–62 Hz，典型功耗 ≤30 VA
- 显示/操作：前面板增强LCD（40字符×2行+图标）+ 薄膜键盘，本地定值修改/事件浏览

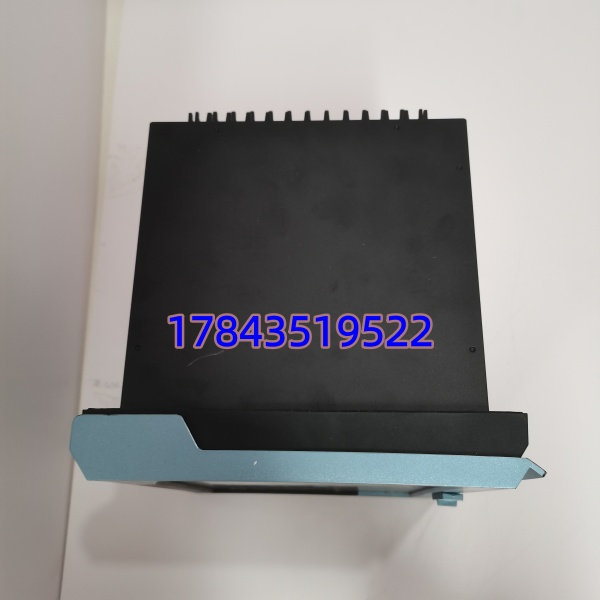

- 安装方式：标准19″面板安装或735系列抽屉式机箱（Rack/Drawer mount，支持热插拔更换电子单元）
- 工作温度：-40 ℃ ～ +60 ℃（IEC 60255-6Class C）
- 防护等级：IP40（前）/ IP20（后）
- 认证：UL 508 / CSA C22.2 No.14 / IEC 60255/ IEEE C37.102兼容
产品介绍
变电站综自改造里遇过一回，老电磁式差动保护区内轻微匝间短路没动，靠瓦斯继电器延后跳闸——换后二次谐波闭锁+波形识别把误动涌流和真实故障分得清楚，最关键的是FlexLogic让你把”主变差动动作→跳高低压侧断路器+启动故障录波+闭锁备自投”写成几条与/或门，不用外挂PLC。它本质是把变压器主保护(87T)、后备过流、受限接地故障、V/Hz过励磁、OLTC监测和温度寿命评估全揉进一台抽屉式装置，前面板LCD在现场能直接调定值看波形。
对继保专工和采购的价值三点：一是与早期（不同后缀）插槽和735机箱兼容，整定值可通过EnerVista软件上装下载，换新一般不停一次设备只需退出保护压板做面板替换+参数下装（约20–30min）；二是宽范围控制电源(HI版)省掉外配DC/DC模块，国内变电所DC110V或AC220V都直接接；三是原厂部分区域已进入Legacy通知期，渠道测试库存比等新8–14周更现实。提醒——CT极性校验和比率制动斜率整定必须由持证继保人员完成，买模块不含整定服务。
替换与升级建议
✅ 直接替换
- 早期 同W2版不同后缀（如 -W2-P1-G1-HI-A-L-R 无E显示或旧电源版）→ 735机箱内可直接替换，EnerVista工程文件(.sep)通常向下兼容，建议打开原工程→Device Type Update→重下载参数并核对CT变比/斜率设置（约30min）。控制电源HI版向下兼容现场110VDC/220VDC。
- -W2-P5-G1…（5A CT版）→ 不推荐直接替，CT二次额定不同会导致刻度因子错误，若必须替需同步更改CT接线及全套定值，易出错。
⚠️ 软件兼容（需改配置/增硬件）
- -W3-…（三绕组版）→ 硬件支持三绕组但您现用W2版不能替W3用途（少第三侧CT输入），若原设计是三绕组变则需换W3版并重配差动组。反向W3替W2物理可插但浪费通道且需改组态。
- 老SEL-387或ABB RET54x → 功能可等效但需完全重画定值单、重接CT/PT回路、重配SCADA点表，属整间隔改造（约2–3人日），不建议仅因备件短缺盲目跨品牌替。
❌ 硬件不兼容
- SR750（馈线保护）、SR469（电机保护）→ 菜单结构不同且无变压器差动元件，不能替。
- S800 I/O模块、ABB REF615等 → 完全不同的DIN导轨保护装置，不可混用。
若现柜无735系列机箱（含电源模块、端子排块），仅凭主机无法独立投运，需同步核实机箱配件。
常见问题解答 (FAQ)
A：物理上插735机箱同槽替换。用EnerVista Loader读原.SEP文件→Update Device Type→Download，CT变比/斜率/延时等定值保留但务必逐项核对（尤其谐波制动百分比、Unom、Inom），做完比率制动特性测试再投跳闸压板。老工程文件版本过低时可能需先升EnerVista库。
Q2：P1是1A CT，我现场CT二次是5A能用吗？
A：不能直接用。-W2-P1…只接受1A二次输入，5A CT需换CT（或加分流器——极不推荐，引入误差）。若现场是5A CT二次应选P5后缀版（-W2-P5-G1-…）或重新核算CT变比配置，别强行接5A进1A输入端子。
Q3：是全新原装吗？有GE原厂COC和测试报告吗？
A：我方可供全新原装渠道货或经全功能模拟测试（CT/PT模拟注入、跳闸出口、通信握手）认证库存件，随货附测试记录，全新件提供12个月质保（非人为损坏包换），COC/原厂出货单可按提供。
Q4：交期一般多久？太原能发顺丰保价吗？
A：有库存通常1–3个工作日出库，太原可发顺丰保价（设备非危品）。原厂新订一般8–14周部分地区Legacy通知，建议抢修/备件先确认可发货批次再锁单。
